| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-NK250 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
SMT 생산 라인 좋은 / 나쁜 보드 분리 매거진
소개
이 단위는 AOI 프로세스의 하류에 사용됩니다.자동으로 불규칙 (NG) 및 불규칙 (OK) 보드를 각각 지정된 매거진으로 분리합니다., 효율적이고 조직적인 PCB 분류를 보장합니다.
기술 세부 사항
| 기능 | 신호를 받아서 NG/OK 보드를 분리하여 수집합니다. |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 이사회 집회 시간 | 약 6초마다 |
| 매거진 변화 | 약 30초 |
| 철도 고정 변 | 앞면 |
| 운영 측면 | 앞면 |
| 컨베이어 띠 | ESD |
| PCB 두께 | 분 0.6mm |
| 피치 선택 | 1~4 ((10mm pitch) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 4-6Bar |
| 공기 소비 | 최대 15L/분 |
| 잡지 수 | 상단:1 잡지, 하단:2 잡지 |
| 신호 | SMEMA |
| 옵션 |
1터치 스크린 제어 모드 2, 자동 너비 조절 3, 매거진의 양은 고객의 요구에 따라.
|
특징
PLC 프로그래밍 제어: 이 단위는 PLC (프로그램 가능한 논리 제어기) 를 장착하여 정확하고 신뢰할 수있는 프로그래밍 제어 기능을 제공하여 원활하고 효율적인 작동을 보장합니다.
사용자 친화적 인 LED 망막 제어판: '소프트 터치' LED 막 제어판을 탑재하여 인터페이스는 직관적이고 쉽게 탐색되며 원활한 사용자 경험을 제공합니다.
조정 가능한 음조 설정: 단위는 선택 가능한 피치 설정을 제공하여 다양한 PCB 크기와 구성에 대한 유연성을 제공합니다.
매거진 정렬을 위한 레벨 클램프 전환: 터글 레벨 클램프가 장착되어, 매거진은 정확하고 안정적인 보드 배치를 보장하여 쉽게 정렬되고 고정될 수 있습니다.
압력 조절 장치가 있는 공기압압기: 기압 밀기기는 압력 조절으로 설계되어 보드 전송 도중 가해지는 힘에 대한 정확한 통제가 가능하며 손상의 위험을 최소화합니다.
급속한 매거진 변경으로 높은 처리량: 단말기는 높은 처리 능력을 자랑하며, 짧은 매거진 전환 시간이 생산 효율성을 극대화합니다.
AOI에서 자동 NG/OK 보드 분류: AOI 시스템과 원활한 통합, 단위는 자동으로 분리 매거진에 비상응 (NG) 및 상응 (OK) 보드를 수집하고 저장합니다.검사 및 분류 프로세스의 간소화.
표준 SMEMA 통신 인터페이스: 표준 SMEMA (지표면 장착 장비 제조업체 협회) 통신 인터페이스가 장착되어 있으며, 단위는 기존 생산 라인으로 쉽게 통합될 수 있습니다.원활한 통신과 데이터 교환을 촉진합니다..
모델
| 모델 | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| PCB 두께 | 분 0.6mm | 분 0.6mm | 분 0.6mm | 분 0.6mm |
| 매거진 크기 | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 기계 차원 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| 무게 | 220kg | 280kg | 340kg | 380kg |

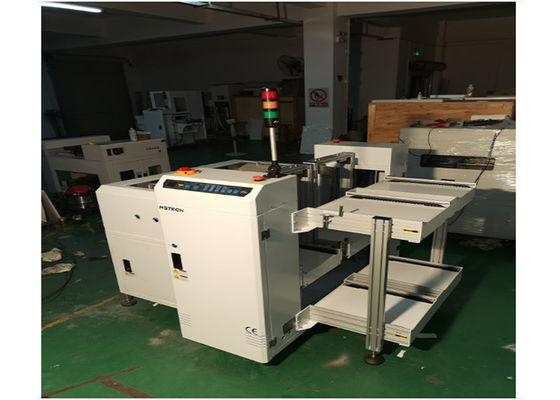

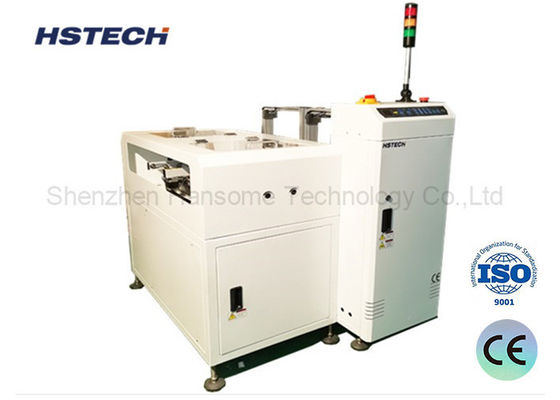

제품 및 세부 사항
