| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-FS5331R |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |
자동 용접 로봇, 단일 / 이중 / 삼중 용접 철, 고 정밀, 내구성 구조
소개

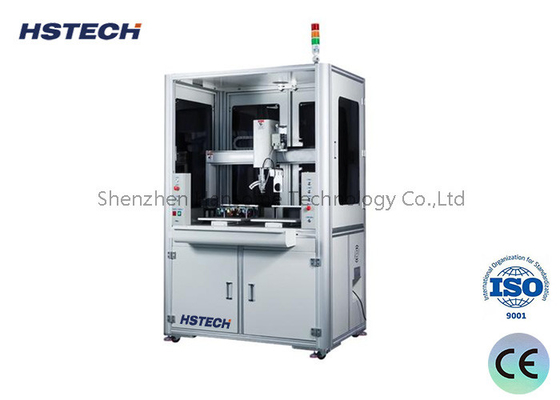

HS-5331R 자동 용접기는 바닥 모델 용접 로봇으로 서 있으며 전통적인 데스크톱 용접기와 비교하여 더 편리하고 유연성을 제공합니다.정교한 5축 작업 시스템으로 장착, 이 첨단 기계는 이중 용접 플랫폼을 자랑하고 정밀 작업을 위해 단일 용접 철 / 끝을 사용합니다.
500x300x300x100mm의 관대한 이동 범위로,이 기계는 PCBA 용접 작업의 다양한 서비스를 제공합니다. 자동 용접 로봇으로 수동 용접을 대체함으로써,가열 품질을 새로운 높이로 끌어올리는 동시에 작업 효율성을 크게 향상시킵니다..
특징
이 기계는 내구성 있는 금속 구조체로 설계되었으며, 더 편리함을 위해 이중 플랫폼 조작으로 바닥에 서있는 모델로 설계되었습니다.
R 회전 축을 포함한 5축 시스템에서 작동하여 비교할 수 없는 다양성을 제공합니다.
이동 거리는 500x300x300mm이며, 고객의 요구에 따라 범위를 사용자 정의 할 수 있습니다.
단일 용접철의 이동 범위는 제품 크기에 맞춘 여러 옵션을 제공하며 필요에 따라 이중 또는 삼중 용접철을 수용하도록 사용자 정의 할 수 있습니다.
그것은 포인트 용접, 견인 용접 및 기타 다양한 응용 프로그램을 지원하는 다양한 용접 방법을 지원합니다.
프로그래밍은 모든 용접 지점의 수동 설정을 허용하는 학습 펭던트 시스템을 통해 촉진되며 원활한 통합을 위해 CAD 도면의 수입을 지원합니다.
고품질의 타이완 하이윈 브랜드 선형 가이드가 사용되어 정밀한 움직임과 비교할 수 없는 정확도를 보장합니다.
기계는 안정적이고 효율적인 작동을 위해 스테퍼 모터와 타이밍 벨트 컨트롤을 사용합니다.
사양
| 모델 | HS-S5331R | HS-S6331R | |
| 전압 | AC110V/220V,50/60Hz | ||
| 작업 범위 X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
| R축 | 360도 | ||
| X/Y/Z 이동 속도 | 최대 300mm/s | ||
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 | ||
| 선형 가이드 | 타이완 브랜드 고 정밀도 가이드 | ||
| 반복 정확성 | ±0.02mm | ||
| 프로그래밍 | 교실용 사슬 | ||
| 제어 시스템 | 제어판 | ||
| 프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
||
| 파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
||
| 문서 지원 | CAD | ||
| 철 캔 청소 | 공기 정화/공압 | ||
| 외부 인터페이스 | USB+RS232 | ||
| 용접 방법 | 톱/드래그 용접 | ||
| 무게 | 651kg | 70kg | |
| 기계 차원 |
715*585*800mm |
815*685*800mm | |
주 기계 구성
1, 이중 용접 철, 이중 Y 작업 플랫폼
2손잡고 있는 교수용 앵커 프로그래머
3, 난방 컨트롤러
4찢어진 틴 컨트롤러
5, 용접 펜 집합
6, 용접 끝
7, 틴 아웃 부품
8, 청소 상자
