| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-ZJ350 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

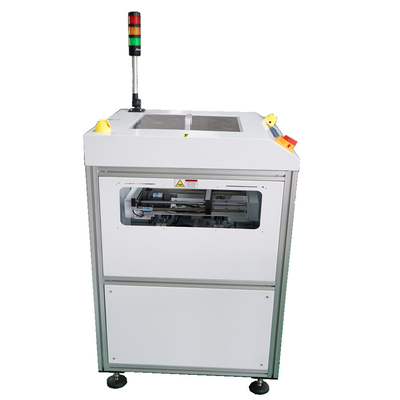

부드럽고 정확한 90도 PCB 회전 컨베이어 SMT 생산 라인을위한 PCB 처리 장비
적용:
이 단위는 생산 라인에서 PCB의 흐름 방향을 전환하는 데 사용됩니다 ((90도,180도,또는 270도)
특징:

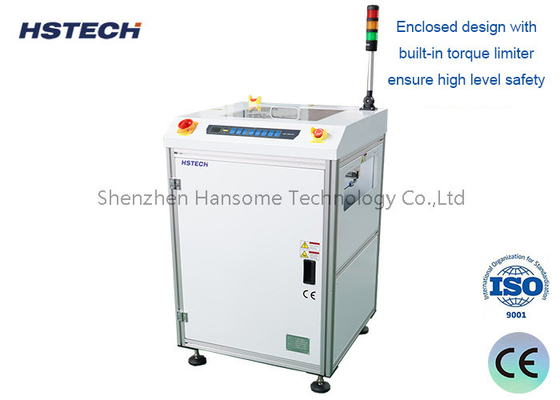

1, 내장 토크 제한 장치와 함께 폐쇄 된 설계는 높은 수준의 안전을 보장합니다.
2, 유지 보수 동안 하드웨어에 대한 각 접근을 위해 상위 안전 덮개를 열 수 있습니다.
3, 친구 컨트롤 버튼을 사용.
4, 부드럽고 정확한 회전
5, 컨베이어 사이의 전송 간격을 최소화합니다.
6, PCB 트래픽 흐름은 사용자 정의 될 수 있습니다.
7, 부드럽고 평행 폭 조정 ((연두 나사).
8SMEMA 호환
다른 특징:
90도 스티어링 기능: 장비는 컨베이어 프로세스 중에 PCB 보드를 90도 수직 스티어링으로 만들어 코너 전송을 달성할 수 있습니다.
연속 자동화: 전체 PCB 보드 전달 프로세스는 전송 장치에 의해 구동되며 인간의 개입없이 지속적인 스티어링과 전달이 가능합니다.
고 정밀 위치: 센서와 제어 시스템은 PCB 보드의 위치를 정확하게 위치하기 위해 사용되며, 스티어링 프로세스가 안정적이고 신뢰할 수 있습니다.
광범위한 응용 분야: 다양한 크기의 PCB 보드에 적용 할 수 있으며 최대 600mm x 500mm 보드를 처리 할 수 있습니다.
유연한 통합: 단독으로 사용하거나 배치 기계, 재공류 오븐 등 기타 자동화 장비와 통합하여 완전한 생산 라인을 구축 할 수 있습니다.
에너지 절감 및 환경 보호: 그것은 신뢰할 수 있고 소음이 낮은 첨단 모터 드라이브 시스템을 채택하고 환경 보호 요구 사항을 충족합니다.
간편 한 조작 및 유지 보수: 설계 는 간단 하고 소형 이며, 매일 유지 보수 는 장기 안정적 인 장비 운영 을 보장 하기 위해 편리 합니다.
- 네기술적인 세부사항:
| 기능 | 이 단위는 생산 라인에서 PCB의 흐름 방향을 전환하는 데 사용됩니다 ((90도,180도,또는 270도) |
| 운송 높이 | 910±20mm |
| 운송 방향 | L~R, 또는 R~L |
| 사이클 시간 | 약 5초 |
| 철도 고정 변 | 앞면 |
| 전원 공급 | AC100-230V,50/60Hz,단단 단계 |
| 공기 압력 | 4-6bar |
| 공기 소비 | 최대 10L/분 |
| PCB 두께 | 분 0.4mm |
| 신호 | SMEMA |
스펙트럼
| 모델 | HS-ZJ350 | HS-ZJ500 |
| 효율적인 PCB 길이 | 50*50~500*350mm | 50*50~500*500mm |
| 기계 차원 | 700*750*1200mm | 840*890*1200mm |
| 무게 | 150kg | 180kg |
기계 도면:
포장에 대해:
