바닥에 서 있는 로봇 용접기 선형 가이드 용접 펜

자세한 정보

원래 장소:

중국

인증:

제품 이름:

플로어 스탠딩 자동 납땜 로봇

기계 본체:

금속 구조물

철 주석:

싱글

플랫폼:

더블 Y 작업 플랫폼

리니어 가이드:

HIWIN

사용:

PCB 납땜, 용접, 회로 기판 납땜

포장 세부 사항:

나무로 된 패키지

공급 능력:

달 당 200 PC

제품 설명

선형 가이드 솔더 펜 철 틴 바닥 서 있는 로봇 솔더 머신

소개

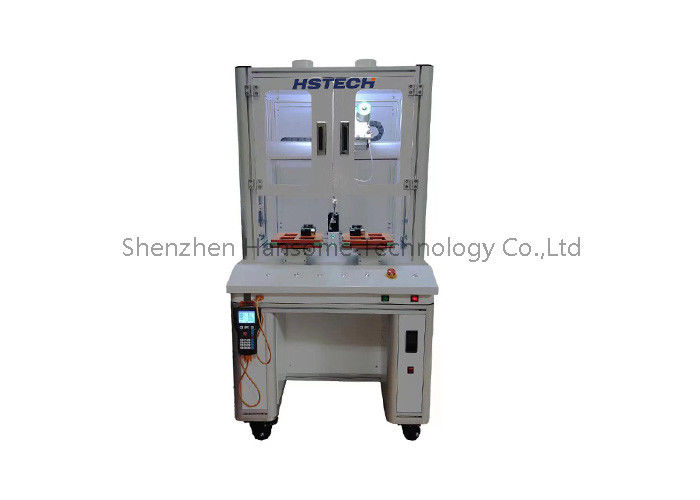

이 모델 자동 용접 기계는 바닥에 서 있는 모델 용접 로봇입니다. 데스크톱 용접 기계와는 다르게, 더 편리하고 유연한 용접 로봇입니다.이 기계는 5 축 작업 시스템을 채택, 이중 용접 플랫폼, 단일 용접 철/끝

모핑 범위 500x300x300x100mm. 기계 PCBA 용접의 많은 종류에 적합한,우토마틱 용접 로봇은 수동 용접을 대체하여 작업 효율성을 향상시키고 용접 품질을 향상시킵니다.

특징

1튼튼한 금속 프레임, 바닥에 서 있는 디자인, 듀얼 플랫폼 기능

2, 다재다능성을 위해 R 회전 축을 포함한 5 축 작동.

3, 500x300x300mm 이동 거리, 고객의 필요에 맞게 사용자 정의.

4, 조정 가능한 범위 또는 선택적 인 이중 / 삼중 구성을 가진 단일 용접 철.

5, 지점, 견인 용접 및 다른 용접 기술을 지원합니다.

6, 수동 포인트 설정 및 CAD 도면 수입 기능을 가진 앵덕 프로그래밍.

7, 정밀 이동을 위해 Hiwin 선형 가이드와 장착.

8, 안정적인 작동을 위해 스테퍼 모터와 타이밍 벨트에 의해 제어됩니다.

사양

모델	HS-S5331R	HS-S6331R
전압	AC110V/220V,50/60Hz
작업 범위 X/Y1/Y2/Z	500300300*100mm	600300300*100mm
R축	360도
X/Y/Z 이동 속도	최대 300mm/s
구동 시스템	스테퍼 모터, 타이밍 벨트
선형 가이드	타이완 브랜드 고 정밀도 가이드
반복 정확성	±0.02mm
프로그래밍	교실용 사슬
제어 시스템	제어판
프로그램 저장	1000개의 처리 데이터를 저장할 수 있고 처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다 (5,000개의 처리점)
파일 저장 공간	휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대 3M 저장 공간 (100,000 처리 포인트)
문서 지원	CAD
철 캔 청소	공기 정화/공압
외부 인터페이스	USB+RS232
용접 방법	톱/드래그 용접
무게	651kg	70kg
기계 차원	715585800mm	815685800mm
