| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-203 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 500 PC |

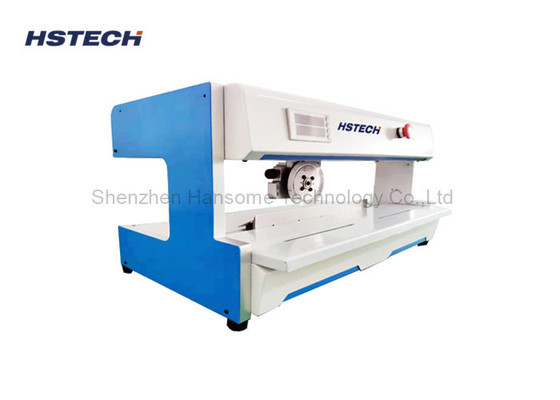

V-Cut PCB 분리 블레이드 이동 FR4 PCB 보드에 내장 된 버저 경보 보호
V-컷 PCB 분리기는 인쇄 회로 보드 (PCB) 를 분리하는 자동화 장비로, 주로 전자 제조 산업의 백 엔드 프로세스에서 사용됩니다.
제품 개요:
V-컷 PCB 분리기는 가공 PCB 보드를 분리하는 데 특별히 사용되는 자동화 장비입니다.
그것은 미리 설계된 V-그루브 라인을 따라 PCB 보드를 독립적인 PCB 단위로 정확하게 분할할 수 있습니다.
전자 제품 제조, 통신 장비, 산업 제어 및 기타 분야의 백 엔드 프로세스에서 널리 사용됩니다.
특징
1, 양에 상관없이 빠르게 절단 할 수 있습니다. 매우 경제적입니다.

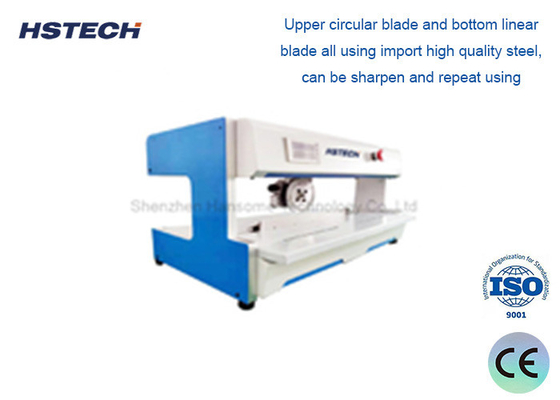

2, 상단 원형 블레이드와 하단 선형 블레이드는 모두 수입 고품질의 철을 사용하여 날카롭게 할 수 있습니다.
3, 이동 범위: (0 ~ 400mm/600mm) 고객의 요청에 따라, 원형 블레이드는 조정 될 수 있습니다 (0 ~ 5mm), 다른 두께의 보드에 적합합니다.
4, 최대 절단 폭은 무제한, 단일 PCB는 1 ~ 200mm에서 가장 좋습니다.
5, 운영 플랫폼은 PCB의 상부 구성 요소의 높이를 기반으로 조정 될 수 있습니다, 표준 기계 높이는 32mm 미만입니다.
6, 버저 경보 보호 내장, 또한 빛 커튼 및 보호 블레이드 이중 안전 보장, 운영자 부상을 방지.
V 절단 분리기의 종류:
수동 V 절단 분리 장치: 조작자가 절단 잎을 분리 선을 따라 수동으로 안내하도록 요구합니다.
자동 V 절단 분리기: 자동화 처리 프로세스를 위해 모터 절단 메커니즘과 통합 제어 장치를 사용합니다.
CNC V 절단 분리기: 컴퓨터 수치 제어 (CNC) 기반 시스템은 프로그래밍 가능한 절단 경로 및 통합 비전 시스템과 같은 고급 기능을 제공합니다.
V 절단 분리 의 장점:
더 깨끗한 분리: V 모양의 절단으로 최종 PCB의 손상, 부러움 및 부러진 가장자리가 최소화됩니다.
향상된 양: 분리 과정에서 PCB 파열 또는 결함의 위험을 줄입니다.
다재다능성: PCB 재료, 크기 및 두께의 광범위한 범위를 처리 할 수 있습니다.
효율성 증대: 자동화 또는 반 자동화 시스템은 판화 처리 프로세스의 처리량을 크게 향상시킬 수 있습니다.
사양
| 모델 | HS-203 | HS-206 |
| 전압 | AC110V/220V 50/60Hz | |
| 블레이드 크기 (순환 블레이드) | φ125mm*30mm*3mm | |
| 블레이드 크기 (선형 블레이드) | 420mm × 65mm × 6mm | |
| 최대 절단 길이 | 5~400mm | 5~600mm |
| PCB 두께 | 00.8~3mm | |
| 분리 속도 | 300~500mm/초 (조정 가능) | |
| 분리 너비 | 가장 좋은 1~200mm | |
| 부품 높이 | ≤32mm (또는 사용자 정의) | |
| 힘 | 60W | |
| 기계 차원 | 710x450x420mm | 900x450x420mm |
| 무게 | 55kg | 75kg |
보드 샘플 ((모든 종류의 V-그루 PCB 보드에 적합합니다: FR4, 알루미늄 보드, 유리 섬유 보드, LED 보드, LED 스트립 보드)
| PCB 분리기 | |||
