| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-C600/HS-C1000/HS-C1500 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

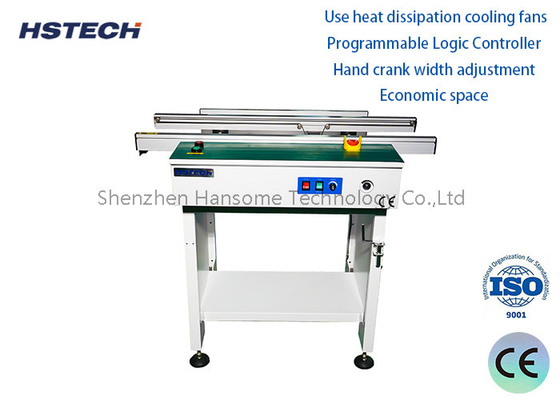

SMT 생산 라인 연결 스테이션을 위한 유연한 SMT 컨베이어 PCB 처리 장비
SMT 컨베이어:
SMT PCB 처리 장비의 기능 연결 스테이션은 SMT 생산 라인을 연결하는 것입니다. 또한 PCB 버퍼링, 검사, 테스트 또는 전자 부품의 수동 삽입에 사용될 수 있습니다.
도킹 스테이션은 일반적으로: 프레임과 프레임에 설치 된 두 개의 평행 회전 컨베이어 벨트. 회로 보드는 운송을 위해 두 개의 컨베이어 벨트에 배치됩니다.기존 컨베이어 벨트는 일반적으로 프레임에 위치 고정, 그래서 두 컨베이어 띠에 전달 된 회로 보드의 폭은 제한되어 있으며, 다른 크기의 회로 보드를 전달하는 데 도움이되지 않습니다.닷킹 스테이션의 적용 가능성은 낮아집니다..
기능에 따라 연결 스테이션은 조명 프레임과 연결 스테이션, 완전 자동 연결 스테이션, 먼지 덮개 연결 스테이션,냉동 공기 커버 연결 스테이션과 스크린 연결 스테이션모든 종류는 SMT 생산 라인에서의 기계들 사이의 연결과 버퍼링에 사용되며 패스 보드 역할을 합니다.
연속 전송:
SMT 컨베이어는 PCB 보드를 후속 설치 과정으로 지속적으로 전송 할 수 있습니다.
컨베이어 벨트 디자인은 생산 라인 속도와 PCB 크기에 따라 최적화되어 안정적이고 효율적인 전송을 보장합니다.
정확한 위치:
컨베이어 띠는 PCB 보드를 정확하게 배치하기 위해 정확한 위치 장치가 장착되어 후속 프로세스의 정확한 작동을 보장합니다.
자동 위치 및 정렬 캘리브레이션은 광전기 센서와 같은 감지 기술을 통해 달성됩니다.
환경 관리:
컨베이어 벨트는 일반적으로 온도와 습도와 같은 환경 매개 변수를 제어하기 위해 깨끗한 방에 설치됩니다.
제품 품질을 향상시키기 위해 PCB 보드가 최적의 환경에서 장착되도록 보장합니다.
다기능 업그레이드:
일부 SMT 컨베이어는 자동 로딩 및 탈하 및 PCB 플립 같은 추가 기능을 통합 할 수 있습니다.
자동화 정도에 대한 다른 생산 라인의 요구 사항을 충족합니다.
지능형 모니터링:
컨베이어 벨트는 데이터와 원격 모니터링을 위해 생산 관리 시스템과 상호 작용 할 수 있습니다.
전송 상태 및 오류 정보와 같은 실시간 데이터 수집은 최적화된 관리를 위해 편리합니다.
높은 신뢰성:
안정적이고 내구적인 기계 구조와 전자 제어 시스템 디자인을 채택합니다.
생산 라인의 연속적이고 안정적인 작동을 보장하기 위해 자동 오류 탐지 및 경보 기능을 갖추고 있습니다.
특징
| 모델 | HS-C600 | HS-C1000 | HS-C1500 |
| 사용 가능한 PCB 너비 | 최대 460mm | 최대 460mm | 최대 460mm |
| 기계열차 길이가 | 600mm | 1000mm | 1500mm |
| 기계 차원 | 600*690*930mm | 1100*690*930mm | 1500*750*930mm |
| 무게 | 60kg | 80kg | 100kg |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R,OR R~L |
| 운영 | 전면 작업 |
| 트랙 고정 변 | 앞면 또는 사용자 정의 |
| PCB 두께 | 50*50~530*460mm |
| 컨베이어 길이 옵션 | 0.5m/0.6m/1.0m/1.5m/또는 사용자 정의 |

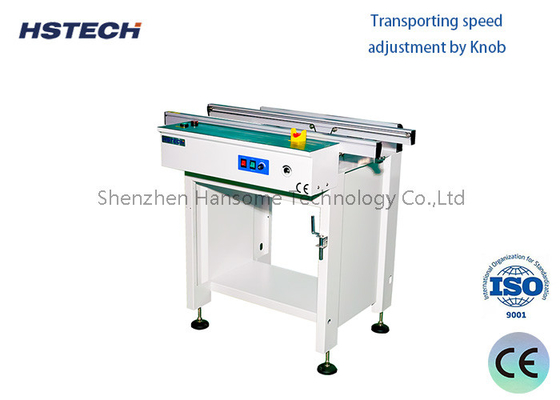

| 속도 조절 방법 | 손잡이 |
| 너비 조정 | 수동 크랭크 (선택 가능한 자동 조정) |
| 전원 공급 | AC110/220V,50/60HZ,±10% |
| 옵션 | 라이트, 팬, 커버, 자동 조정, 이중 레일, 등 |
| 신호 | SMEMA |
| SMT 컨브리어 | |||
요약: 연결 스테이션은 SMT 생산 라인에서 매우 낮은 기능과 지능의 장치이며 구조는 비교적 간단합니다. 일반적으로 말하면,SMT 생산 라인의 설계는 매우 작고 합리적입니다., 그리고 도킹 스테이션과 같은 장비를 사용하는 것이 필요하지 않습니다. 두 개의 생산 라인이 병행되어야 할 경우 PCB 보드를 전송하는 데 도움이되는 도킹 스테이션이 필요합니다.생산 라인의 특정 장치의 전송 요구 사항이 표준을 충족하지 않을 때, 도킹 스테이션도 도움을 위해 사용할 수 있습니다.
