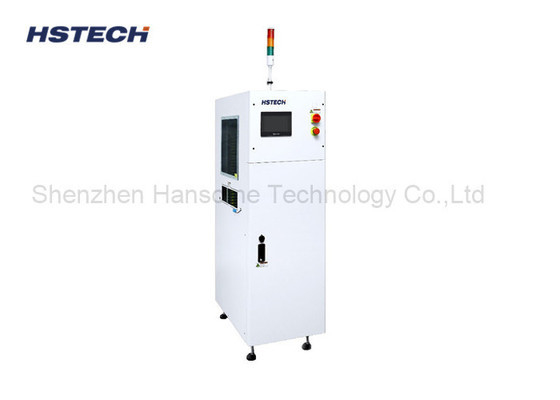

SMEMA 신호를 가진 SMT 라인을 위한 고품질 다기능 수직 PCB 버퍼
PCB 버퍼:
PCB 버퍼 머신은 전자 제조 과정에서 생산 라인에서 인쇄 회로 보드 (PCB) 의 흐름과 버퍼링을 관리하고 제어하는 자동화 장비입니다.
PCB 버퍼 기계의 주요 기능은 생산 라인의 효율적인 운영을 보장하기 위해 다른 작업장 사이의 PCB의 흐름을 균형 잡고 제어하는 것입니다.일반적으로 생산 라인의 주요 위치에 위치합니다., 예를 들어 배치 기계 이전과 후, 그리고 다른 작업 스테이션 사이의 작업 리듬에 적응하기 위해 PCB의 입출속도를 조정하고 균형을 맞추기 위해 사용됩니다.
다음은 PCB 버퍼 머신에 대한 자세한 소개입니다.
기능과 기능:
그것은 PCB 생산 라인에서 중간 버퍼 또는 저장 장치로 사용됩니다.
그것은 생산 라인의 프로세스 흐름에 맞춰 다양한 사양과 크기의 PCB 보드를 일시적으로 저장하고 캐시 할 수 있습니다.
PCB 보드가 과도하게 축적되지 않거나 한 프로세스에서 다음 프로세스로 옮길 때 생산을 중단하지 않도록하십시오.
주요 구조와 작동 원칙:
그것은 자동 로딩 및 배하 메커니즘, PCB 저장 선반, 컨베이어 벨트 및 다른 구성 요소로 구성됩니다.
컴퓨터 제어 시스템을 통해 PCB 보드의 자동 입력, 저장 및 출력을 관리합니다.
기계적 팔이나 흡입컵을 사용하여 PCB 보드를 잡고 저장하기 위해 다층 선반에 보관하십시오.
필요한 경우 PCB 보드는 선반에서 꺼내 다음 프로세스로 자동으로 운송됩니다.
주요 성능 지표:
캐시 용량: 다른 레벨과 길이의 선반은 실제 필요에 따라 구성 될 수 있습니다.
전달 속도: 분당 수십 개의 PCB 보드가 캐시 / 운송 될 수 있습니다.
위치 정확성: PCB 보드를 정확하게 위치하여 손상을 방지할 수 있습니다.
적용 가능한 PCB 크기: 작은 PCB에서 큰 PCB 보드까지 처리 할 수 있습니다.
적용 시나리오:
자동화된 SMT 생산 라인에 적용됩니다.
PCB 제조, 재공류 용접, 테스트 및 기타 프로세스에서 중간 버퍼로 사용됩니다.
전자 제품 제조, 통신 장비, 항공 우주 및 기타 산업에서 널리 사용됩니다.
생산 라인에서 유연한 생산과 자동화를 달성하고 생산 효율성을 향상시키는 데 도움이 됩니다.
PCB 버퍼의 장점은 다음과 같습니다.
1생산 라인을 균형: PCB의 흐름과 버퍼링을 제어함으로써 PCB 버퍼 기계는 생산 라인의 다른 작업 스테이션 사이의 작업 속도와 리듬을 균형 잡을 수 있습니다.생산의 곤경과 작업장 사이의 막힘을 피합니다..
2효율성 향상: PCB의 흐름과 버퍼링을 최적화함으로써 PCB 버퍼 기계는 생산 라인 다운타임과 대기 시간을 최소화하여 생산 효율성과 처리량을 높일 수 있습니다.
3오류를 줄이십시오: PCB 버퍼 기계는 PCB의 순서와 상태를 효과적으로 관리하고 제어하여 PCB 혼란이나 오류로 인한 생산 문제와 결함을 줄일 수 있습니다.

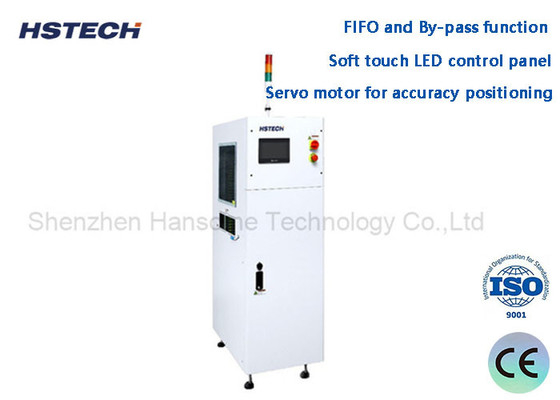

특징
1, FIFO와 바이패스 기능, 또는 복수 기능으로 단축.
2, 소프트 터치 LED 컨트롤 패널.
3, 정밀 위치 설정을 위해 세르보 모터를 사용합니다.
4, 너비 조절을 위한 리드 스크루, 부드럽고 안정적인.
5전체 기계는 작은 부피입니다, 많은 공장 공간을 차지하지 않습니다.
6, SMEMA 통신 인터페이스, 다른 자동화 장비와 연결할 수 있습니다.
7, 세 가지 색상 LED 디스플레이 기계 상태를 위해.
사양
| 모델: | HS-330BF | ||||
| 전압: | AC220V,50/60Hz | ||||
| PCB 차원: | L ((50*50) - ((450*330) mm | ||||
| 공기 공급: | 4-6bar, 최대 15L/min | ||||
| 운송 높이: | 900±20mm) | ||||
| 운송 방향: | L-R 또는 R-L (선택) | ||||
| PCB 두께: | 분 0.46mm | ||||
| 위/하향 경사: | 1~4 (단계 10mm) | ||||
| 저장 용량 | 25pcs 또는 사용자 정의 | ||||
| 사이클 시간 | 약 15초 | ||||
| 의사소통 | SMEMA | ||||
| 기계 차원: | 600*1150*1560mm | ||||
| 총중량: | 280kg | ||||
| PCB 버퍼 | |||
