| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-NK250 |
| 모크: | 1SET |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

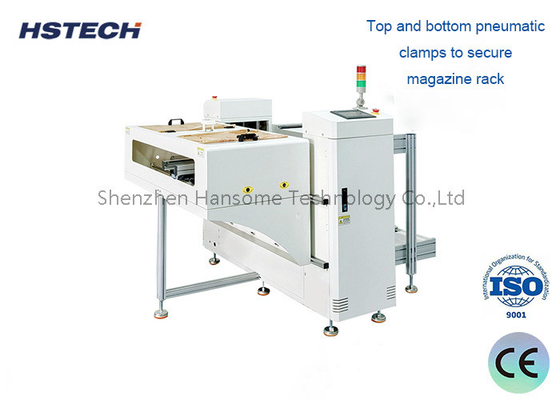

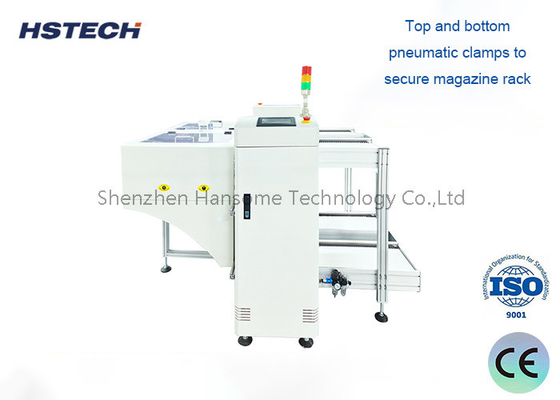

듀얼 레일 풀러 간편한 조작 SMT 수직 풀러 PCB Ng OK 터치 스크린으로 풀러
NG OK PCB 풀기:
NG OK PCB Unloader는 자동화된 전자 제조 공정에서 생산 라인에서 결함 (NG) 및 좋은 (OK) 인쇄 회로 보드 (PCB) 를 배하하는 데 사용되는 장치입니다.
NG OK PCB Unloader의 주요 기능은 전자 탐지 시스템의 판단 결과에 따라 비자격 PCB (NG) 와 자격 PCB (OK) 를 분리하는 것입니다.그리고 그 후 가공 및 분류를 위해 생산 라인 밖으로 이동.
NG OK PCB Unloader의 특징과 기능:
자동 배하:
장비는 수동 조작 없이 완전 자동 PCB 배하 기능이 있습니다.
센서는 PCB 상태를 감지하고 자동으로 비자격 PCB 보드를 분류합니다.
이중 트랙 설계:
이 장비는 두 개의 트랙 구조를 채택합니다. 하나는 비자격 PCB 보드를 배하하고 다른 하나는 자격 PCB 보드를 배하합니다.
비자격 PCB와 자격 PCB는 동시에 분류에 의해 배하할 수 있습니다.
고효율 작동:
자동 배하는 PCB 보드의 처리 효율을 크게 향상시키고 수동 작동 링크를 줄입니다.
배하 속도와 정확도는 생산 라인의 실제 필요에 따라 유연하게 조정 할 수 있습니다.
통합 검출:
이 장비에는 PCB 상태 감지 모듈이 내장되어 있으며, 자동으로 비자격 PCB 보드와 자격을 갖춘 PCB 보드를 식별하고 구별할 수 있습니다.
검출 지표는 크기, 결함, 부품 조립 상태 등 여러 매개 변수를 포함합니다.
데이터 기록:
이 장비는 PCB의 각 팩의 검출 데이터를 기록하여 후속 분석과 최적화를 위한 기초를 제공 할 수 있습니다.
관련 데이터 보고서는 컴퓨터 소프트웨어를 통해 얻을 수 있고 분석 할 수 있습니다.
유연한 인터페이스:
정보 교환 및 중앙 집중식 관리를 달성하기 위해 생산 라인 장비와 통신 인터페이스 도킹을 지원합니다.
개인화 된 제어 프로그램 및 인터페이스는 고객의 필요에 따라 사용자 정의 될 수 있습니다.
사양
| 모델 | HS-NK |
| PCB 차원 | 50*50~350*250mm |
| 매거진 크기 | 355*320*565mm |
| PCB 로딩 시간 | 약 6초 |
| 매거진 교체 시간 | 30대 |
| 전원 공급 | AC100-230V, 단일 단계, 최대 300A |
| 공기 공급 | 4-6 바, 최대 10L/분 |
| 운송 높이 | 900±20mm |
| 운송 방향 | L에서 R,또는 R에서 L9 (선택) |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 상위 1pc, 아래 1pc, 또는 사용자 정의 |
| 발걸음 피치 옵션 | 1~4 ((10mm pitch) |
| 기계 차원 | 1460*1500*1200mm |
| 무게 | 약 210kg |
특징
1, 실제 색상 터치 스크린 제어
2, 파나소닉 PLC
3매거진 용량: 상위 1, 하위 1, 또는 사용자 정의
4, 선택적 사각지대: 10mm,20mm,30mm,40mm
5, PCB 운송 방향: L - R 또는 R - L,선택
6수동/자동 실행 모드 선택
7, 앞 레일 고정 또는 후레 레일 고정,선택
8SMT용 표준 높이 (920±20mm)
9, 타워 라이트 디스플레이
10, SMEMA 신호
| NG OK PCB 풀기 | |||
