| 브랜드 이름: | HSTECH |
| 모델 번호: | AIS300 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

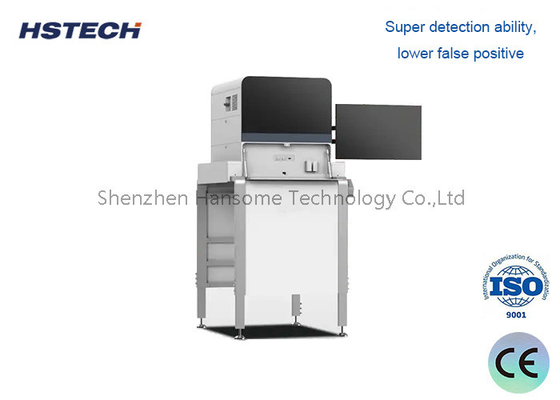

고성능 인라인 THT DIP AOI 웨브 용접 후 22 인치 FHD LCD 자동 용접 로봇
인라인 THT DIP AOI 웨브 용접 후:
자동 용접 기계는 자동 용접 장비로 주로 로봇의 움직임 기능을 사용하여 용접 작업을 완료합니다.자동 용접 기계의 핵심 부분은 용접 시스템입니다용접 시스템은 주로 자동 틴 공급 메커니즘, 온도 제어, 난방 요소 및 용접 철 끝으로 구성됩니다.
프로세스 흐름:
이 과정은 주로 물결 용접 후 전자 제품 검사용으로 사용됩니다.
다음 단계들을 포함합니다.
파동 용접이 완료되면 제품은 자동 광 검사 시스템 (AOI) 에 입력됩니다.
AOI 시스템은 고화질 카메라와 고급 이미지 처리 알고리즘을 사용하여 용접 품질에 대한 포괄적인 검사를 수행합니다.
검사 결과는 제어 시스템에 다시 전달되어 자동으로 자격 여부를 결정합니다.
검사 대상:
주로 검사용 튜브 다리형 부품 (THT DIP)
튜브 핀 용접 상태, 위치 정확성, 용접 관절 모양 등과 같은 다양한 지표를 포함합니다.
탐지 장점:
완전히 자동화된 작업은 감지 효율과 신뢰성을 크게 향상시킵니다.
수동 시각 검사와 독립하여 수동 검사의 한계를 피합니다.
검출 결과는 객관적이고 정확하며 출력 데이터는 정량화 될 수 있습니다.
적용 시나리오:
전자 제조 산업의 자동 생산 라인에서 널리 사용됩니다.
PCB, 회로 보드 등 다양한 전자 제품에 적용됩니다.
그것은 완전히 자동화된 생산을 달성하기 위해 물결 용접, 플러그인 및 기타 프로세스와 원활하게 연결될 수 있습니다.
기술 요구 사항:
고밀도의 광학 영상 장비와 전문적인 이미지 처리 알고리즘을 갖추어야 합니다.
감지 시스템은 실시간 데이터 상호 작용을 달성하기 위해 생산 라인 제어 시스템과 밀접하게 통합되어야합니다.
그것은 환경 온도, 습도, 진동 및 기타 요인에 대한 높은 요구 사항이 있습니다.
사양
| 모델 | AIS300 | AIS301 |
| PCB 크기 | 50x50mm~430x380mm | 50x50mm~350x350mm |
| 두께 | 0.3~7.0mm | |
| 굽는 정도 | <4mm | |
| 부품 높이 | 위 150mm, 아래 25mm | |
| 카메라 | 5MP, 컬러, CCD | |
| 광원 | RGB | |
| 수직선 | 45*37mm | |
| 결의 | 20um | |
| 검사 | ||
| 장착 부품 결함 | 실종, 롤링, 오프셋, 손상, 왜곡, 과다, 더러운. | |
| 용접기 결함 | 과잉, 불충분, 다리, 발이 없어, 용접이 없어, 젖지 않아. | |
| 다른 기능 | 바코드,QR 코드,OCR | |
| 속도 | 0.23초/fov | 0.25초/fov |
| 소프트웨어/하드웨어 | ||
| 운영 시스템 | 우분투 14.04 LTD 64비트 | |
| 기능 | 원격 제어, 게르버 파일 수입, 새로운 모델을 위한 교육 도구 | |
| 산업용 PC | CPU 인텔 i5, 독립 그래픽 카드, 12G DDR, 256SSD | |
| 표시 | 22인치 FHD LCD | |
| 청원 | 높은 정확성 선형 작동 장치 | |
| 전원 공급 | AC220V,1KW | |
| 공기 압력 | >0.5Mpa | |
| 크기 (L*H*W) | 1100*1630*1350mm | 1100*1280*1300mm |
| 순중량 | 800kg | 700kg |
특징
A, 코어 알고리즘 컨볼루션 신경 네트워크 알고리즘
산업에서의 응용 및 혁신

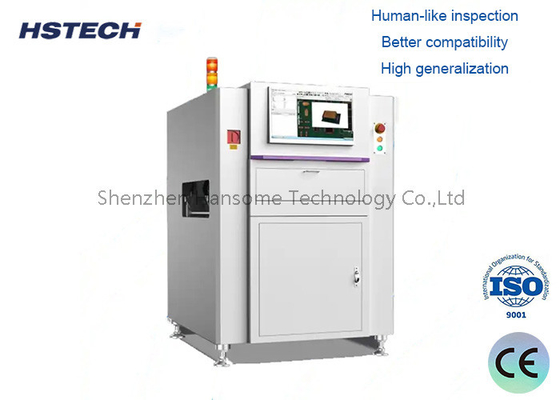

인간과 같은 검사
더 나은 호환성
초대량 샘플 세트의 훈련 알고리즘 모델
높은 일반화
슈퍼 탐지 능력, 낮은 거짓 양성
사용자 자율 훈련 모델을 지원
B, 높은 마모 저항성
C, 넓은 검사 영역과 높은 호환성
D, 높은 검사율과 낮은 거짓 긍정율
E, 대리석 기반, 더 안정적입니다.
F, 듀얼 XY 선형 액추어터, 고속, 높은 정확도
| 인라인 THT DIP AOI | |||
