| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-FS5331R |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

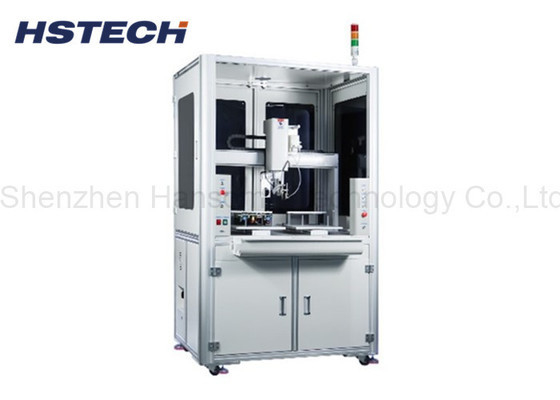

5 축 듀얼 플랫폼 바닥 서 있는 자동 용접 로봇 PCB 용접
바닥에 서 있는 자동 용접 로봇:
이 모델 자동 용접 기계는 바닥에 서 있는 모델 용접 로봇입니다. 데스크톱 용접 기계와는 다르게, 더 편리하고 유연한 용접 로봇입니다.
이 기계는 5 축 작업 시스템을 채택하고, 이중 용접 플랫폼, 단일 용접 철 / 끝 모링 범위 500x300x300x100mm.
많은 종류의 PCBA 용접에 적합한 기계, 자동 용접 로봇은 작업 효율성을 향상시키고 용접 품질을 향상시키기 위해 수동 용접을 대체합니다.
특징:

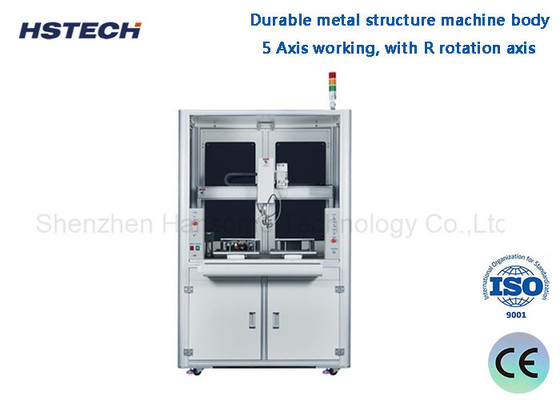

1, 내구성 금속 구조 기계 몸, 바닥 서 있는 모델, 이중 플랫폼 작동.
2, 5 축 작동, 회전 축 R.
3, 500 * 300 * 300mm 이동 거리는, 이동 범위는 고객의 요구에 따라 사용자 정의 될 수 있습니다.
4, 단일 용접철 이동 범위는 많은 옵션이 있습니다 제품 차원에 따라, 또한 두 배 또는 세 배의 이중 용접철에 맞춤화 할 수 있습니다.
5, 많은 용접 방법, 점 용접, 견인 용접 및 기타 기능을 지원합니다.
6,pendent 프로그래밍을 가르치고, 모든 용접 지점을 수동 설정, 또한 CAD 도면 수입을 지원합니다.
7, 고품질 타이완 Hiwin 브랜드 선형 가이드를 사용하여 이동 정밀도를 보장합니다.
8, 기계는 스테퍼 모터와 타이밍 벨트 제어를 채택합니다.
자동 용접:
로봇은 완전히 자동 용접 기능을 가지고 있으며 위치, 공급, 용접 및 기타 프로세스를 자동으로 완료 할 수 있습니다.
생산 효율성을 크게 향상시키고 수동 작업을 줄이고 높은 자동화를 달성합니다.
고정밀 용접:
첨단 시각 위치 및 기계식 팔 제어 기술을 채택하여 고 정밀 용접 관절 위치 및 용접을 달성 할 수 있습니다.
용접 품질이 안정되어 재작업 속도를 크게 줄입니다.
다양성:
그것은 다양한 전자 제품 및 회로 보드의 용접 작업에 적용 될 수 있습니다.
필요에 따라 자유롭게 구성 할 수있는 다른 용접 및 용접 노즐 유형을 지원합니다.
자동 생산 라인의 통합을 실현하기 위해 생산 라인 시스템과 통합 할 수 있습니다.
유연성:
몸집 크기가 크고 바닥에 서있는 구조가 채택되며 발자국이 작습니다.
작업 영역과 작동 거리는 생산 필요에 따라 유연하게 조정 할 수 있습니다.
일부 모델은 이동 기능이 있으며 생산 라인 사이에서 자유롭게 이동할 수 있습니다.
지능형 제어:
첨단 제어 시스템이 탑재되어 있습니다. 웰딩 매개 변수를 지능적으로 조정할 수 있습니다.
원격 모니터링 및 데이터 수집, 편리한 생산 관리 지원.
일부 모델은 터치 스크린이나 컴퓨터를 통해 인간-컴퓨터 상호 작용에 사용할 수 있습니다.
스펙트럼
| 모델 | HS-S5331R | HS-S6331R | |
| 전압 | AC110V/220V,50/60Hz | ||
| 작업 범위 X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
| R축 | 360도 | ||
| X/Y/Z 이동 속도 | 최대 300mm/s | ||
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 | ||
| 선형 가이드 | 타이완 브랜드 고 정밀도 가이드 | ||
| 반복 정확성 | ±0.02mm | ||
| 프로그래밍 | 교실용 사슬 | ||
| 제어 시스템 | 제어판 | ||
| 프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
||
| 파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
||
| 문서 지원 | CAD | ||
| 철 캔 청소 | 공기 정화/공압 | ||
| 외부 인터페이스 | USB+RS232 | ||
| 용접 방법 | 톱/드래그 용접 | ||
| 무게 | 65kg | 70kg | |
| 기계 차원 | 715*585*800mm | 815*685*800mm | |
주 기계 구성:
1, 이중 용접 철, 이중 Y 작업 플랫폼
2손잡고 있는 교수용 앵커 프로그래머
3, 난방 컨트롤러
4찢어진 틴 컨트롤러
5, 용접 펜 집합
6, 용접 끝
7, 틴 아웃 부품
8, 청소 상자
| 바닥에 서 있는 자동 용접 로봇 | |||
