| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-C600 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

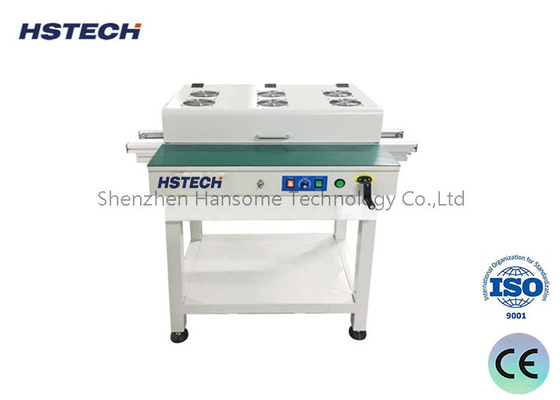

자동 PCB 처리 장비 SMT 라인 기계 PCB 조립 컨베이어 PCB 컨베이어
소개합니다
SMT 컨베이어는 SMT와 AI 생산 라인 간의 연결에 적합합니다. 또한 PCB 버퍼링, 검사, 테스트 또는 전자 구성 요소의 수동 삽입에 사용될 수 있습니다.그것은 또한 다른 장비와 신호 연결을 위해 사용될 수 있습니다.연결 플랫폼은 단일 트랙, 이중 트랙, 망원경 리프트로 나뉘어 있습니다. 오늘 우리는 도킹 스테이션의 작동 원리와 제품 특징을 소개합니다.
특징
1, 두께 안정 스테인레스 스틸 기계 몸.
2, 최대 390mm PCB 너비, 손 크랜드 너비 조정.

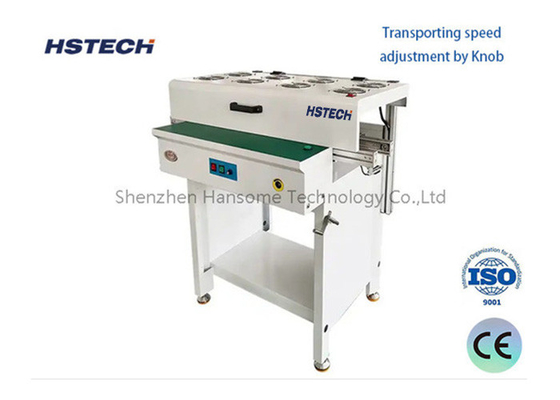

3, Knob에 의해 전송 속도 조정.
4ESD 녹색 작업 테이블.
5, 알루미늄 합금 운송 레일.
6LED 버튼 제어, 속도 조절 모터.
7, 옵션 기능, 타워 라이트, 검사, 먼지 덮개 등
8, 사용자 정의 요구 사항이 있습니다.
9, 길이는 600mm, 1000mm, 1500mm, 또는 선택적입니다.
10인라인 연결을 위한 SMEMA 신호
기본 구조와 작동 원리:
SMT 컨베이어는 컨베이어 벨트, 브래킷, 모터, 센서 및 기타 구성 요소로 구성됩니다.
컨베이어 벨트는 PCB를 지속적으로 모터 드라이브를 통해 움직일 수 있습니다.
센서는 PCB의 위치와 상태를 감지하여 전달 프로세스의 자동화를 보장하는 데 사용됩니다.
브래킷은 기계적 지원을 제공하며 다양한 크기의 PCB를 수용하도록 조정 할 수 있습니다.
일반적인 모델 및 응용 프로그램:
폭은 300mm에서 600mm까지 다양하며 다양한 사양의 PCB를 수용합니다.
전달 속도는 일반적으로 0.1-1.0m/min이며 수요에 따라 조정할 수 있습니다.
그것은 배치 기계, 재흐름 오븐 및 테스트 장비와 같은 SMT 생산 라인 장비에 널리 사용됩니다.
또한 자동 PCB 전달이 필요한 다른 전자 조립 및 테스트 프로세스에서도 사용할 수 있습니다.
선택 및 통합 고려 사항:
PCB 크기와 생산 라인 레이아웃에 따라 적절한 전달 너비와 길이를 선택하십시오.
원활한 도킹을 달성하기 위해 전류 및 하류 장비와 인터페이스 호환성을 보장합니다.
작업 환경 요인을 고려하고 먼지 방지 및 반 정적과 같은 적용 가능한 디자인을 선택하십시오.
안정성 및 전달 과정의 반복성을 보장하기 위해 신뢰할 수있는 제어 시스템을 선택하십시오.
사양
| 모델 | HS-C600/HS-C600S | |||||
| 전원 공급 | AC220V 또는 AC110V 50/60Hz | |||||
| PCB 크기 | 50*50~500*390mm | |||||
| 너비 조절 | 손바닥 | |||||
| PCB 방향 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 | |||||
| 변속기 높이 | 900 ± 20mm | |||||
| 전송 속도 | 0.5~20m/min 조절 가능 | |||||
| 철도 고정 변 | 전면 고정 (또는 옵션으로 뒷면 고정) | |||||
| 기계 길이 | 0.5M/0.6M/0.8M/1M/1.5M | |||||
| 옵션 | 빛, 팬, 확대, 커버, 검사 | |||||
| 통신 신호 | SMEMA | |||||
1.주로 SMT 생산 라인 장비와 전송, 정지 보드 기능 사이의 장비 링크에서 사용됩니다.
2. 필요에 따라 감지, 기능 전환, NG, 데이터 메모리 및 기타 기능을 증가합니다.
3- 고강도 장비의 체계를 장비의 안정성을 보장하기 위해.
4부드러운 스테인레스 스틸 나사 로 레일 너비 조절 할 수 있습니다.
5- PCB를 막기 위해 전송 트랙을 만들기 위해 특별한 알루미늄 슬롯을 사용하십시오.
6제어 시스템은 표준 SMEMA 신호 인터페이스로 PLC로 제어됩니다.
8작업 테이블 판, 조명, 정적 먼지 덮개, 냉각 팬은 필요에 따라 추가 될 수 있습니다.
9다양한 형태는 고객의 사이트 크기 계획 또는 제품 생산 요구 사항에 따라 사용자 정의 될 수 있으므로 고객이 가장 합리적인 구조를 선택하는 것을 용이하게합니다.
