| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-CVN350 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

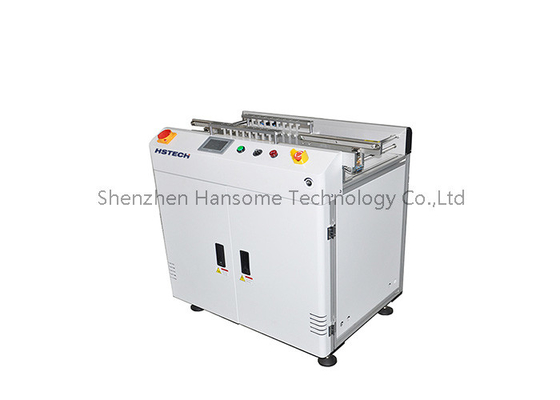

파나소닉 PLC 제어 PCB 거부 컨베이어 PCB 취급 장비 비자격 PCB 분류
소개
PCB 거부 컨베이어 (PCB Reject Conveyor) 는 시험 또는 검사를 받은 비자격 인쇄 회로 보드 (PCB) 를 처리하는 데 특별히 사용되는 전송 장치입니다.
주요 기능은 다음과 같습니다.
기본 구조:
컨베이어 벨트, 드라이브 모터, 센서 및 기타 부품으로 구성된 자동화 장비
컨베이어 띠는 실제 필요에 따라 수평 또는 기울기 설정 될 수 있습니다.
전자 센서 또는 기계식 스위치로 장착되어 있으며, 자격을 갖춘 회로판과 자격을 갖춘 회로판을 감지하고 구별합니다.
주요 특징:
높은 자동화 수준: 회로 보드의 자동 전송을 실현하기 위해 인간의 개입이 필요하지 않습니다.
향상 된 효율성: 수동 작업 시간과 노동 강도를 크게 줄입니다.
오류 감소: 자동 탐지 및 분류를 통해 수동 조작 오류를 피합니다.
강한 적응력: 다양한 크기와 구조의 회로 보드를 처리 할 수 있습니다.
높은 신뢰성: 장비는 간단한 구조와 안정적이고 신뢰할 수있는 작동을 가지고 있습니다.
작동 원리:
생산 라인에서 비자격 회로 보드가 검출되면 센서 신호가 작동합니다.
제어 시스템은 컨베이어 벨트를 움직여 자동으로 적격되지 않은 회로 보드를 지정된 지역으로 옮깁니다.
정당한 판은 자동 분류를 달성하기 위해 원래 전송 경로를 계속 유지합니다.
비자격 판은 후속 가공을 위해 폐기물 부지 또는 재작업 부지로 보내집니다.
적용 시나리오:
다양한 전자 제품의 PCB 제조의 품질 검사 링크에서 널리 사용됩니다.
그것은 AOI, ICT 및 다른 검사 장비와 함께 완전히 자동 분류를 달성 할 수 있습니다.
또한 PCB 재작업 라인이나 패널 분리 라인에서 폐기물을 운송하는 데 단독으로 사용될 수 있습니다.
특징
1, 거부, 검사 및 우회 모드 모두 사용할 수 있습니다.
2, 모듈형 설계
3, 안정성 강화 견고한 설계.

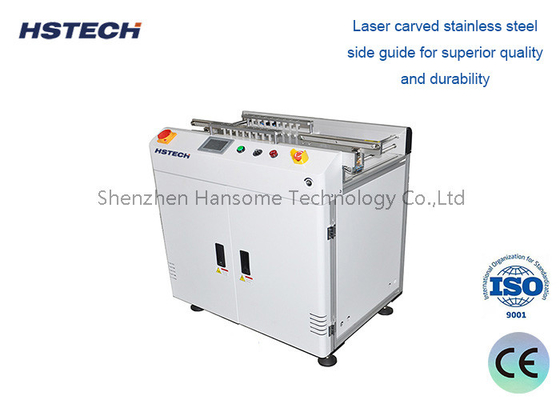

4, 레이저 조각 스테인리스 스틸 사이드 가이드 우수한 품질과 내구성을 위해.
5에르고노믹한 디자인 팔레스트
6, 부드럽고 평행 폭 조정 ((연두 나사).
7, 요청에 따라 다양한 길이로 제공됩니다.
8변속속도 조절
9SMEMA 호환
사양
| 모델 | HS-CVN350 | HS-CVN460 |
| 효율적인 PCB 길이 | 50*50~450*350mm | 50*50~550*460mm |
| 기계 차원 | 1000*690*930mm | 1000*800*930mm |
| 무게 | 70kg | 90kg |
| 운송 높이 | 910±20mm |
| 운송 방향 | L~R 또는 R~L (선택) |
| 운송 속도 | 0.5~20m/min 또는 지정 |
| 전원 공급 | AC100-230V,50/60Hz,단단 단계 |
| 전력 소비 | 100VA 최대 |
| 공기 압력 | 4-6bar |
| 공기 소비 | 최대 10L/분 |
| 의사소통 | SMEMA |
철도 운송
들어올림 구조
전기 제어
