| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-300 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |
플렉서블 설치 PCB 디패널링 장비
소개합니다
블레이드 이동 PCB 분리기는 인쇄 회로 보드 (PCB) 를 절단 및 분리하는 장치입니다. 이동 블레이드의 분할을 사용합니다.
작동 원리:
이 장치는 일 또는 여러 이동성 블레이드를 사용하여 계획된 세그먼트 라인을 따라 PCB 표면을 절단합니다.
블레이드는 수평 또는 수직으로 움직일 수 있으며 PCB 보드의 세분선을 정확하게 잘라냅니다.
절단 과정은 충분한 절단 힘을 제공할 수 있는 공기 또는 전기 추진 막대와 같은 기계적 드라이브를 사용합니다.
주요 특징:
절단 정확도가 높고 PCB에 표시된 세분선도 정확하게 절단 할 수 있습니다.
다양한 크기와 모양의 PCB 보드에 적합하며 단일 또는 여러 PCB로 나눌 수 있습니다.
그것은 연속적인 세분화 작업을 달성하기 위해 컨베이어 벨트와 같은 자동화 장비와 함께 사용될 수 있습니다.
절단 과정에서 PCB 표면과 구성 요소에 손상을 입지 않습니다.
장비 구조는 콤팩트하고 설치에 유연하며 생산 라인에 쉽게 통합됩니다.
안전 보호 장치, 예를 들어 격자 센서, 비상 정지 스위치 등.
주요 부품:
이동성 블레이드 메커니즘: 블레이드, 구동 모터/실린더 등을 포함한다.
위치/지도 시스템: 광적 센서를 사용하여 PCB 위치 및 안내를 달성합니다.
입국 및 출국 기관: 컨베이어 벨트, 로봇과 같은 자동화 장비.
프로그램 제어 시스템: PLC 또는 임베디드 컨트롤러로 완전 자동화 작업을 달성합니다.
안전 보호 장치: 그레이트 센서, 비상 정지 스위치 등
특징
1, 이 기계는 V 슬롯으로 모든 종류의 보드를 절단하는 데 사용할 수 있습니다.

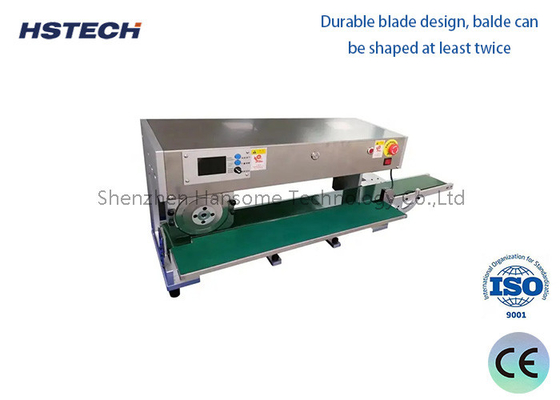

2, 내구성 있는 블레이드 디자인, 발드 적어도 두 번 모양을 할 수 있습니다.
3, 원형 블레이드 높이는 다른 높이의 구성 요소를 가진 다른 종류의 PCB에 맞게 조정 할 수 있습니다.
4, 블레이드 이동 작업, 상대적으로 낮은 힘 스트레스, 단일 모터 제어 발드, 쉽고 편리한 작업.

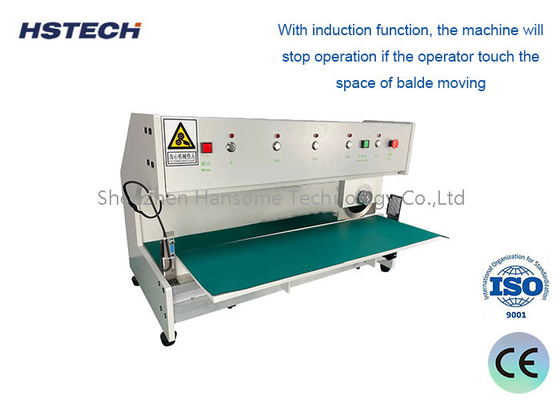

5, 인덕션 기능으로, 기계는 작동을 중지합니다. 만약 조작자가 발드 이동 공간을 만지면.
6, 보안, 이중 보호 장치, 안전 생산 문제에 대해 걱정할 필요가 없습니다.
7, 고품질의 좋은 재료 블레이드를 사용하여 내구성.
사양
| 모델 | HS-300 | |||
| 전압 | 110V/220V (선택) | |||
| 힘 | 100W | |||
| 효율적인 절단 길이 | 5~360mm | |||
| 블레이드 크기 | 원형 잎 φ125*3mm, 선형 잎 360*45*6mm | |||
| 블레이드 재료 | 고품질의 고속 철강 도구 수입 | |||
| 분리 속도 | 300mm/s | |||
| V 절단 두께 | 보드의 1/3 | |||
| 분리 너비 | 가장 좋은 1-200mm | |||
| 기계 크기 | 620*320*450mm | |||
| 무게 | 50kg | |||
적용 분야:
전자 제조업:
인쇄 회로 보드 (PCB) 를 분할하는 데 사용됩니다.
다양한 크기와 유형의 PCB를 정확하게 분리 할 수 있습니다.
소비자 전자, 산업 전자 및 기타 분야에서 널리 사용됩니다.
태양전지 제조:
태양 전지 패널을 분할하는 데 사용됐어요
실리콘 기반 태양전지를 정확하게 잘라낼 수 있습니다.
태양광 제품의 생산 효율을 향상시켰습니다.
유리 가공 분야:
휴대 전화 화면, 유리 패널 등과 같은 다양한 유리 제품을 자르는 데 사용됩니다.
정밀 분할을 달성하고 손실을 줄일 수 있습니다.
세라믹 산업:
세라믹 칩, 세라믹 기판 및 다른 작업 부품을 분할하는 데 사용됩니다.
높은 정확도와 높은 생산 효율성의 요구 사항을 충족합니다.
다른 산업:
플라스틱과 금속과 같은 물질을 분할하는 데 사용할 수 있습니다.
다양한 제조 산업에서 자동 생산에 널리 사용됩니다.
