| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-SL5331 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

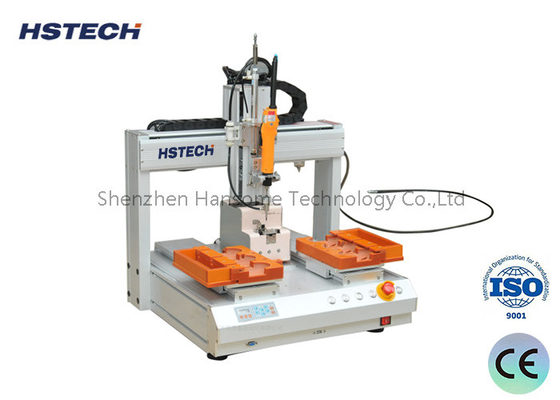

고속 4Axis 자동 나사 잠금 기계 PCB 조립용 나사 고정 기계
고효율의 자동화 장비로서, 나사 고정 기계는 첨단 4축 이동 시스템을 통합하고 있으며, 두 개의 역 작동 모드로 특별히 설계되었습니다.단 하나의 피더와 함께기계의 핵심은 두 개의 모듈, 정밀 공급 시스템 및 효율적인 잠금 시스템으로 구성됩니다.공급 섹션은 간단하지만 효율적인 나사 배열 메커니즘을 채택, 이는 운영 효율성을 극대화하고 수동 개입을 줄이기 위해 설계되었습니다.
이 나사 고정 자동화 기계는 전자 제조 산업에서 널리 사용되며 강력한 적응력과 유연성을 보여줍니다.그것은 쉽게 M1에서 M6 표준 크기의 나사를 처리 할 수 있습니다, 그리고 동시에, 그것은 또한 다양한 생산 요구 사항을 충족 할 수 있도록 특수 나사 유형에 맞춘 솔루션을 제공할 수 있습니다.
작동 원리:
장비는 자동화 기술을 사용하여 효율적인 나사 끈을 달성합니다.
스크루 공급, 위치, 강화, 등 전체 프로세스는 자동으로 모터 드라이브를 통해 완료됩니다.
스텝 모터 또는 서보 모터는 스크루의 꽉 막는 토크와 각도를 정확하게 제어하는 데 사용됩니다.
주요 기능:
자동 공급: 스루브는 재료 트레이 또는 진동 트레이와 같은 자동 공급 시스템을 통해 꽉 막는 위치에 전송됩니다.
자동 위치: 시각적 시스템 또는 조작기를 사용하여 나사 구멍을 찾아 나사 가 정확하게 배치 되어 있는지 확인 합니다.
자동 꽉 막기: 모터는 나선 머리 또는 스크루드라이버 머리를 움직여 나사들의 자동 꽉 막기를 달성합니다.
토크 제어: 토크 값은 감지되고 센서가 다시 공급하여 스크루가 미리 설정된 토크에 도달하는지 확인합니다.
응용 분야:
전자제품, 자동차, 가전제품 및 기타 산업의 조립 생산 라인에서 널리 사용됩니다.
그것은 전자 장비 가구, 가전 가구 가구 등 다양한 제품의 나사 잠금에 사용될 수 있습니다.
조립 효율성 및 제품 품질 향상에 중요한 역할을합니다.
장점:
생산 효율성 향상: 자동화 된 작업은 조립 속도를 크게 증가시킵니다.
조립 품질을 보장합니다: 정확한 토크 조절은 신뢰할 수있는 나사 잠금을 보장합니다.
인력 비용 절감: 수동 참여를 줄이고 인적 자원을 절약합니다.
환경 친화적: 수동 작업이 필요하지 않아 작업자의 노동 강도를 줄입니다.
1흡수 공급 기술을 채택하여 단일 나사 공급 장치가 표준으로 장착되어 있으며, 한편으로 더 높은 효율의 요구를 충족시키기 위해 이중 공급 장치로 업그레이드를 지원합니다.

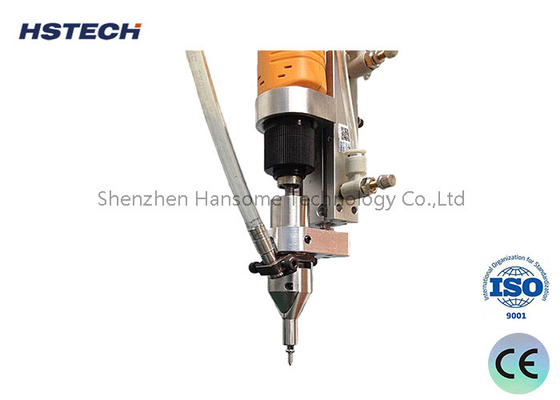

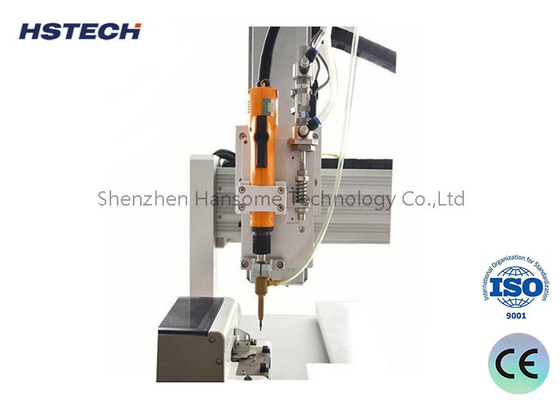

2Z축 이동 시스템은 정확하고 효율적인 잠금 작업을 보장하기 위해 고품질의 전기 스크루드라이버가 장착되어 있습니다.
34축 작동 플랫폼으로 장착되어 다양한 잠금 작업을 유연하게 처리 할 수 있도록 500300300 * 100mm의 넓은 범위를 제공합니다.
4이중 스테이션 설계는 운영자가 제품을 번갈아 로딩할 수 있도록 해 생산성을 크게 향상시키고 인건비를 효과적으로 줄일 수 있습니다.
5토크 조절은 정확하고 쉽게 조정되어 모든 잠금이 품질 표준을 충족시키고 생산 품질을 보장합니다.
6, M1에서 M6 사양의 나사와 광범위하게 호환되는, 나사 가이드의 간단한 교체 (특정 사양의 지원) 를 통해 달성 할 수 있습니다.
7융합 누출 감지 기능, 스크루 채울 상태의 지능형 식별, 자동 충전 또는 알람이 부착되지 않을 경우, 생산 연속성을 보장합니다.
8대용량 저장 시스템으로 수백 개의 처리 파일을 저장할 수 있습니다. 각 파일은 1000 개의 나사 위치 정보를 기록하는 것을 지원합니다. 언제든지 호출하기 쉽고 생산 유연성을 향상시킵니다.
| 모델 | HS-SL5331 | |
| 생산물 이름 | 4축 자동 나사 잠금 기계 | |
| 이동 범위 (X/Y1/Y2/Z) | 500*300*300*100mm | |
| X/Y1/Y2 축 이동 속도 | 닫힌 루프 모터:1-800mm/s | |
| Z축 이동속도 | 닫힌 루프 모터: 1-300mm/s | |
| X/Y1/Y2 축 최대 부하 | 닫힌 루프 모터: 5KG | |
| Z축 최대 부하 | 닫힌 루프 모터: 3KG | |
| 전원 공급 | AC110V/220V, 50/60Hz | |
| 반복 정확성 | ±0.02mm | |
| 문서 지원 | CAD CorelDraw | |
| 적당한 나사 | M1-M6 | |
| 기계 차원 | 746*585*800mm | |
| 기계 무게 | 65kg | |
