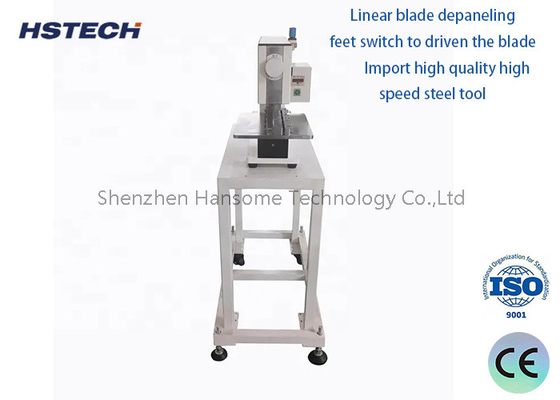

정밀 SMD PCBA 또는 얇은 판을 위한 고속 Pneumatic PCB 디패널링 장비
소개:
1기압 구동과 전기 제어, 샘플 설계 기계에 센서 장치가 있습니다, 최저 절단 스트레스와 함께 한 번 절단 보드.HS-310은 별도의 정밀 SMD PCBA 또는 얇은 판에 적용됩니다..
특징 및 기능
작동 원리:

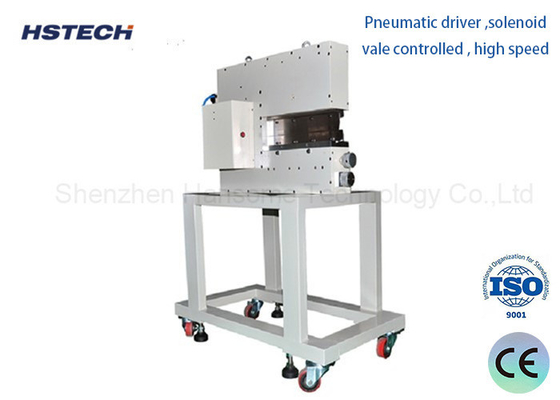

Pneumatic PCB Depanelizer는 PCBA 패널을 실린더 또는 진공 흡수로 분할하는 원동력으로 압축 공기를 사용합니다.
전통적인 기계 절단과 비교하면 이러한 공기 분쇄 방법은 PCBA 가장자리에 손상의 위험을 크게 줄일 수 있습니다.
고정밀 분할:
Pneumatic Depanelizer는 각 분리된 PCBA의 크기가 일관성을 보장하기 위해 PCBA 보드의 미리 결정된 선을 따라 정확하게 갈라질 수 있습니다.
분할 정확도는 일반적으로 ± 0.1mm에 도달 할 수 있으며, 높은 요구의 PCBA 생산 요구를 충족시킵니다.
유연한 적응:
이 장비는 다양한 크기와 모양의 PCBA 패널을 유연성과 적응력으로 처리 할 수 있습니다.
분할선 및 힘 매개 변수는 실제 생산 필요에 따라 유연하게 조정 할 수 있습니다.
효율적인 생산:
Pneumatic Depanelizer는 높은 자동화와 간단한 조작의 특징을 가지고 있습니다.
그것은 PCBA 분할의 생산 효율을 크게 향상시키고 제조 주기를 단축 할 수 있습니다.
저손실 설계:
기압 분할 방법은 PCBA 가장자리에 손상을 줄일 수 있습니다.
PCBA의 양율과 후속 공정의 신뢰성을 향상시키는 것이 유리합니다.
스펙트럼
| 제품 이름 | PCB 제거기 |
| 모델 | HS-310L |
| 부분 높이 | 최대 40mm |
| 부분 아래 높이 | 최대 20mm |
| 공기 공급 | 5kgf/cm |
| 출력 | 12.5톤 (총) |
| 효율적인 절단 길이 | 1~360mm |
| 선형 블레이드 크기 | 360*43.5*6mm |
| PCB 두께 | 0.1mm~2.0mm (V 가루와 함께) 0.1mm ~1.0mm ((V 가루 없이) |
| 블레이드 재료 | 고품질의 고속 철강 도구 수입 |
| 분리 속도 | 1~300mm/s |
| V 절단 두께 | 0.3-3.5mm |
| 공기 소비 | 200-400 ((L/min) |
| 기계 크기 | 700*325*400mm |
| 무게 | 130kg |
| 적당한 보드 | 모든 V 절단판 |
