| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-FS5331R |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |

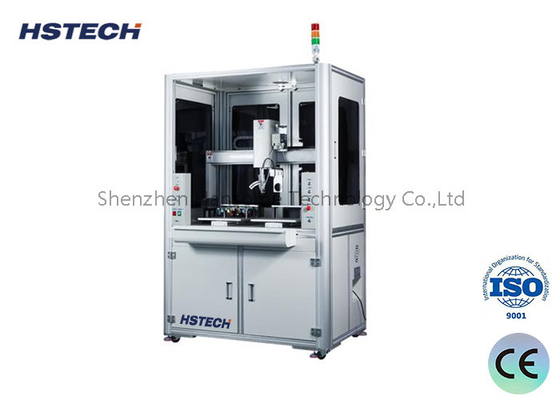

고정밀 스테퍼 모터 제어 플로어 스탠딩 자동 납땜 로봇
소개
이 자동 납땜 기계는 플로어 스탠딩 방식으로, 5축 작업과 듀얼 납땜 플랫폼을 제공하며, 단일 납땜 인두의 납땜 범위는 최대 500x300x300x100mm입니다. 다양한 PCBA 납땜에 적합하며, 수작업을 대체하여 효율성과 품질을 향상시킵니다.
특징

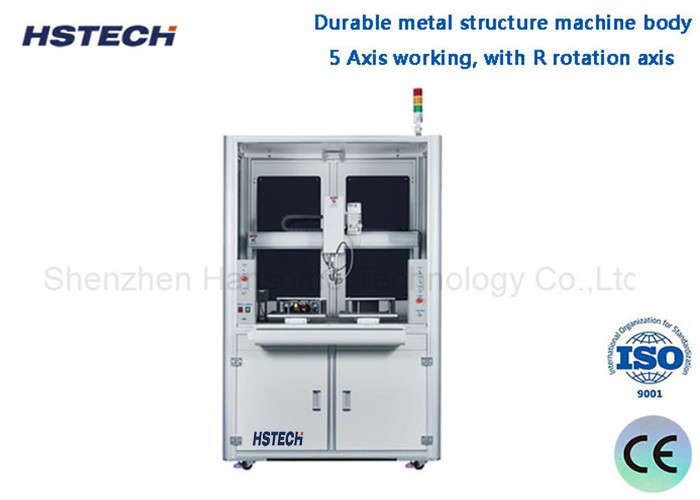

1, 금속 구조 바디, 듀얼 플랫폼 작동, 내구성과 유연성.
2, R 회전축을 포함한 5축 작업으로, 다각도 용접을 실현합니다.
3, 이동 거리 500300300mm, 맞춤형 지원.
4, 단일 납땜 인두 이동 범위는 선택 사항이며, 이중/삼중 이중 납땜 인두 맞춤형 지원.
5, 스폿 용접, 드래그 용접 및 기타 용접 방법 지원.
6, 쉬운 프로그래밍, 수동 설정 및 CAD 도면 가져오기 지원.
7, Hiwin 선형 가이드를 사용하여 고정밀 이동 보장.
8, 스테핑 모터 및 동기 벨트 제어, 안정적이고 신뢰할 수 있음.
사양
| 모델 | HS-S5331R | HS-S6331R | |
| 전압 | AC110V/220V, 50/60Hz | ||
| X/Y1/Y2/Z 작업 범위 | 500*300*300*100mm | 600*300*300*100mm | |
| R 축 | 360도 | ||
| X/Y/Z 이동 속도 | 최대 300mm/s | ||
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 | ||
| 선형 가이드 | 대만 브랜드 고정밀 가이드 | ||
| 반복 정확도 | ±0.02mm | ||
| 프로그래밍 | 티치 펜던트 | ||
| 제어 시스템 | 제어 보드 | ||
| 프로그램 저장 |
1,000개의 처리 데이터 세트를 저장할 수 있으며, 단일 처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다 (5,000개의 처리 지점)
파일 저장 공간
핸드헬드 박스 256M, 오프라인 카드 32M, 단일 처리 파일 최대 3M 저장 공간 (100,000개의 처리 지점)
|
||
| 문서 지원 |
CAD
철 주석 청소
|
||
| 공기 청소/공압 | 외부 인터페이스 | ||
| USB+RS232 | 납땜 방법 | ||
| 점/드래그 납땜 | 무게 | ||
| 65 | kg | ||
| 70kg | 기계 치수715*585*800mm | 815*685*800mm | |
|
주요 기계 구성 |
1, 이중 납땜 인두, 이중 Y 작업 플랫폼 | ||
2, 핸드헬드 티치 펜던트 프로그래머
3, 가열 컨트롤러
4, 파손된 주석 컨트롤러
5, 솔더 펜 어셈블리
6, 용접 팁
7, 주석 배출 구성 요소
8, 청소 상자
