| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-S331R |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |

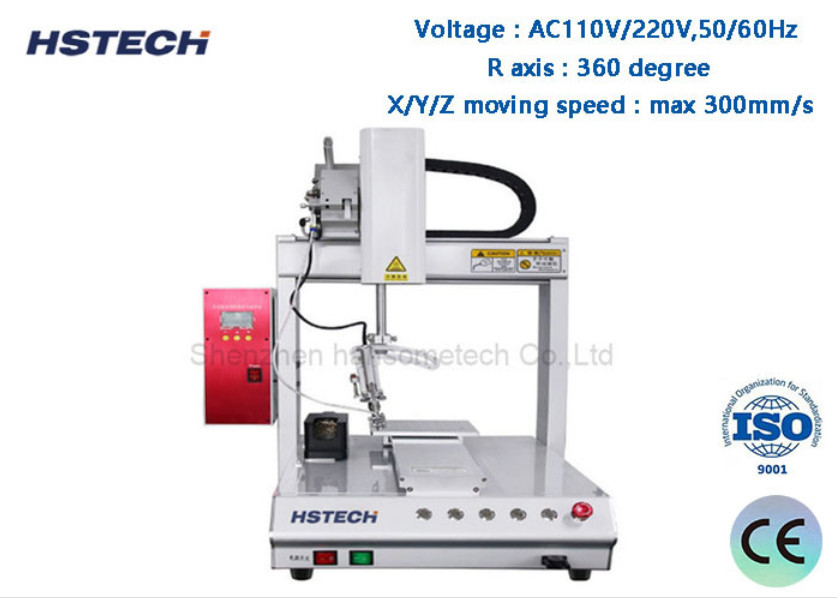

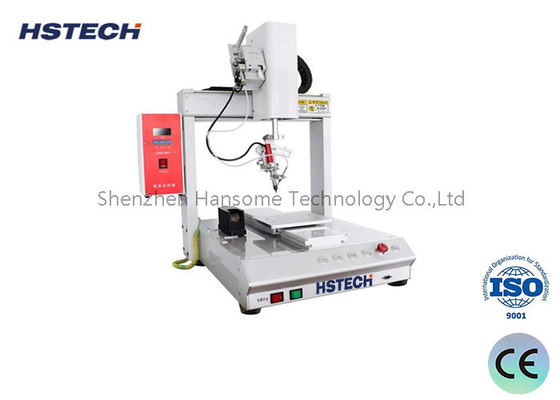

커넥터 플러그용 티칭 펜던트 220V 회전축 자동 납땜 로봇
소개
이 자동 납땜 기계는 3축 이동 시스템과 단일 헤드 회전축을 갖추고 있으며, 특히 전자 제조 블라인드 납땜 문제를 전문으로 하며, 특히 하이브리드 회로 기판 및 민감한 부품 SMT 백엔드 공정에 적합하며, PCB 납땜 와이어, 충전기 플러그, 커넥터 플러그, DC 단자, LED 스트립 납땜 및 기타 분야에서 널리 사용됩니다.
특징
1. X/Y/Z 및 R 회전 운동을 포함한 4축 작업으로 다각도 용접을 실현합니다.
2. 안전하고 친환경적이며, 질소 없는 납땜 인두.
3. 납땜 인두 헤드는 PCB 및 부품을 보호하기 위해 여러 방향으로 조정할 수 있습니다.
4. 빠른 프로그래밍: 제품의 주요 위치를 정렬하고 입력하여 자동으로 포인트를 생성하고 데이터를 설정합니다.
5. 고급 알고리즘을 갖춘 고정밀 스테핑 모터 및 구동 시스템으로, 모션 포지셔닝 및 반복성을 보장합니다.
6. 자동 청소 기능으로 납땜 공정을 안정화하고 납땜 인두의 수명을 연장합니다.
7. 휴대용 LCD 티칭 펜던트로 프로그래밍이 쉽고 직관적입니다.
사양
| 모델 | HS-S331R |
| 전압 | AC110V/220V, 50/60Hz |
| X/Y/Z 작업 범위 | 300*300*100mm |
| R축 | 360도 |
| X/Y/Z 이동 속도 | 최대 300mm/s |
| 구동 시스템 | 스테핑 모터, 타이밍 벨트 |
| 선형 가이드 | 대만 브랜드 고정밀 가이드 |
| 반복 정확도 | ±0.02mm |
| 프로그래밍 | 티칭 펜던트 |
| 제어 시스템 | 제어 보드 |
| 프로그램 저장 |
천 개의 처리 데이터 세트를 저장할 수 있으며 단일
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리 포인트)
|
| 파일 저장 공간 |
휴대용 박스 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000개의 처리 포인트)
|
| 문서 지원 | CAD, CorelDRAW |
| 철 주석 청소 | 공기 청소/공압 |
| 외부 인터페이스 | USB+RS232 |
| 납땜 방법 | 점/드래그 납땜 |
| 무게 | 48kg |
| 기계 치수 |
520*585*800mm |
