| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-LD330 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

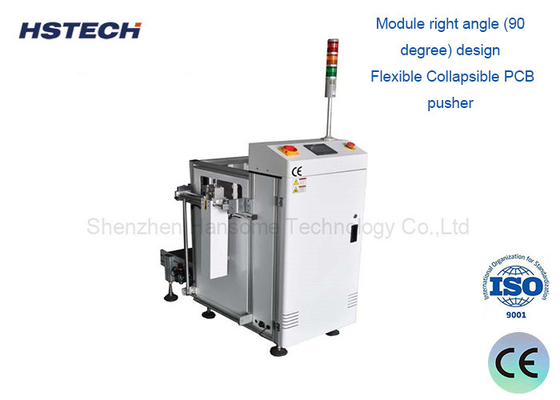

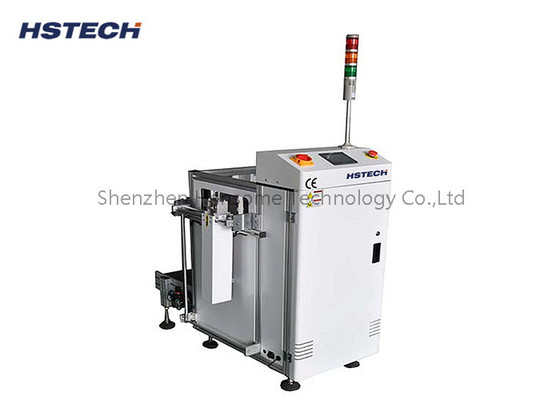

고 정밀 4-6 바 다중 매거진 PCB 로더 생산 라인을위한 SMT 보드 로딩 머신
소개합니다
멀티플 매거진 PCB 로더는 자동 로딩을 위한 장치로, 주로 인쇄 회로 보드 (PCB) 의 생산 및 테스트 과정에서 사용됩니다.
다중 트레이 설계:
장비는 여러 독립 PCB 트레이 또는 매거진으로 장착됩니다.
다른 모델 또는 팩의 PCB 보드가 동시에 로딩 될 수 있습니다.
자동 전환 을 통해, 각종 PCB 보드는 빠르게 교체 될 수 있습니다
자동 로딩:
장비는 로봇 팔이나 컨베이어 벨트와 같은 자동 장치가 장착되어 있습니다.
PCB 보드는 트레이에서 자동으로 잡혀 SMT 생산 라인으로 보낼 수 있습니다.
높은 효율성:
한 번에 최대 20-30 PCB 보드가 로딩 될 수 있습니다.
자동 로딩 속도는 1분당 10-15개에 달할 수 있습니다.
PCB 보드의 로딩 효율은 크게 향상되었습니다
정확한 위치:
정밀 위치 시스템
생산 라인에서 각 PCB 보드의 정확한 위치를 보장
지능형 제어:
인간-컴퓨터 상호 작용 인터페이스를 통해 간단한 조작이 이루어집니다.
지능형 스케줄링을 달성하기 위해 생산 관리 시스템과 연결 할 수 있습니다.
간편한 유지보수
모듈형 설계, 간편한 유지보수 및 검사
낮은 에너지 소비, 낮은 노이즈, 생산 작업실 환경에 적합
특징
1, 모듈 직각 (90도) 설계
2, 매우 짧은 1200mm 길이, 선택적으로 더 짧은 900mm 기계 길이.
3유연한 접히는 PCB 밀기.
4, 3개의 잡지가 있습니다.
5, 부드럽고 평행 폭 조정.
6SMEMA 호환
적용 시나리오:
SMT 생산 라인: 패치 및 리플로우 용접 과정에서 자동 로딩.
테스트 링크: 테스트 장비 앞에 자동 로딩 및 위치.
샘플 생산: 서로 다른 사양의 PCB 시트를 자동으로 전환하고 로드합니다.
소량 생산: 생산 효율성을 향상시키고 수동 작업의 부담을 줄이십시오.
사양
| 제품 이름 | 90도 PCB 로더 기계 |
| 기계 길이 | 1200mm 또는 900mm |
| 운송 높이 | 910±30mm |
| PCB 로딩 시간 | 약 6초 |
| 매거진 교체 시간 | 약 30초 |
| 매거진 수 | 3개 |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 (또는 지정) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 공기 압력 | 4-6bar |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 위쪽: 1 pc, 아래쪽: 2 pc |
| 피치 선택 | 1~4 ((10mm pitch) |
| 컨베이어 속도 | 0.5~20M/min 또는 맞춤형 |
| 빛 상태 | 3 컬러 디스플레이 |
| 신호 | SMEMA |
