| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-310 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

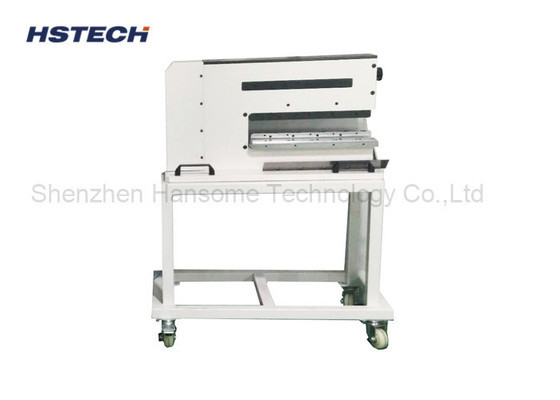

고속 저력 스트레스 PCB 디패널링 기계 V 슬롯을 가진 PCB 디패널링 장비
소개
이 기계는 Pneumatic PCB Separating Machine라고도 불립니다.동시에 공기 압력으로 가동되어 디펜링을 완료합니다., 그것은 블레이드 이동 PCB 분리기보다 훨씬 더 나은 성능을 가지고 있습니다.
기능 전반
이 장비는 큰 패널을 개별 PCB 패널로 나누기 위해 사용됩니다.
특수 저 스트레스 패널 분할 기술은 PCB 보드의 스트레스와 변형을 최소화 할 수 있습니다.
제품 손상을 방지하기 위해 패널 분할 과정에서 PCB 표면의 구성 요소 및 용접 결합을 보호하십시오.
주요 특징
고정도 위치 및 패널 분할 메커니즘을 채택하여 패널 분할 정확성과 일관성을 보장합니다.
특허 된 클램핑 메커니즘은 지역 스트레스 농도를 줄이기 위해 패널 분할 힘을 균등하게 적용 할 수 있습니다.
이중 축 서보 모터 제어 고속 및 원활한 패널 분할 동작을 달성하기 위해.
자동 탐지 기능이 장착되어 패널 분할 중에 비정상적인 상태를 감지 할 수 있습니다.
완전히 닫힌 설계는 깨끗한 패널 분할 환경을 보장합니다.
작동 원칙
PCB 패널은 위치 플랫폼에 배치되어 자동 클램핑 장치로 고정됩니다.
패널 분할 메커니즘은 PCB를 잘라 분리하기 위해 미리 설정된 경로를 따라 천천히 진행됩니다.
패널 분할 과정에서 클램핑 메커니즘은 지역 스트레스 농도를 피하기 위해 균일한 힘을 가집니다.
패널 분할이 완료되면 PCB 단일 보드는 자동으로 배열되고 후속 프로세스를 기다립니다.
적용 시나리오
주로 SMT 패치 생산 라인의 패널 분할 링크에 사용됩니다.
FR4, CEM-3, 세라믹 기판 등 다양한 재료의 PCB 보드에 적용됩니다.
특히 제품 품질에 대한 높은 요구 사항이있는 전자 제품의 제조에 적합합니다. 스마트 폰, 태블릿 컴퓨터,

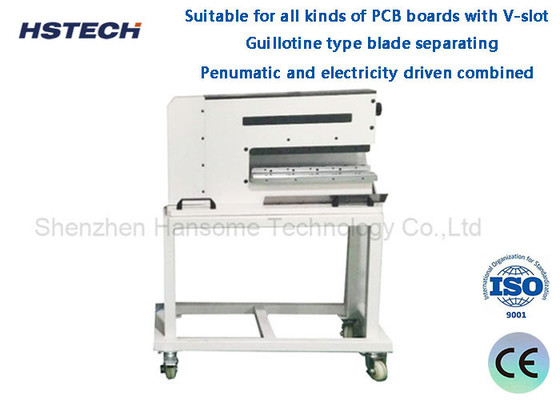

특징
1, V 슬롯을 가진 PCB 보드의 모든 종류에 적합합니다.
2, G유일로틴 타입의 잎 분리, 500-600uE에서 극히 낮은 힘 스트레스, 부드럽고 평평한, 구부러지거나 장애가 없습니다.
3, 펌프 및 전기 구동 결합.
4안전: 작은 길로틴은 보드 먹이를 위해만 사용할 수 있습니다.
5, 간편한 유지보수, 운영자는 쉬운 훈련으로 기계를 처리 할 수 있습니다.
6, 내구성, 수입 고품질의 강철로 만든 절단 도구를 사용하여.
사양
| 모델 | HS-310 |
| 힘 | 10W |
| 공기 공급 | 0.5~0.8Mpa |
| 효율적인 절단 길이 | 1~360mm |
| 선형 블레이드 크기 | 360*43.5*6mm |
| 블레이드 재료 | 고품질의 고속 철강 도구 수입 |
| 분리 속도 | 1~300mm/s |
| V 절단 두께 | 0.3-3.5mm |
| 공기 소비 | 200-400 ((L/min) |
| 기계 크기 | 700*325*400mm |
| 무게 | 130kg |
| 적당한 보드 | 모든 V 절단판 |
