| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-203 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 500 PC |

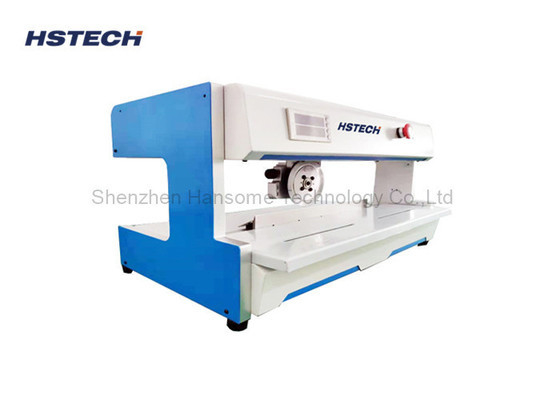

버저 알람 보호 V-컷 PCB 분리 블레이드 이동 작업 FR4 PCB 보드
소개
V-컷 PCB 분리기는 인쇄 회로 보드 (PCB) 를 분리하는 자동화 장비로, 주로 전자 제조 산업의 백 엔드 프로세스에서 사용됩니다.다음은 V-컷 PCB 분리기에 대한 자세한 소개입니다:
제품 개요:
V-컷 PCB 분리기는 가공 PCB 보드를 분리하는 데 특별히 사용되는 자동화 장비입니다.
그것은 미리 설계된 V-그루브 라인을 따라 PCB 보드를 독립적인 PCB 단위로 정확하게 분할할 수 있습니다.
전자 제품 제조, 통신 장비, 산업 제어 및 기타 분야의 백 엔드 프로세스에서 널리 사용됩니다.
주요 기능과 특징:
자동화 수준이 높고 분할의 효율성과 일관성을 크게 향상시킵니다.
고 정밀 절단 도구와 위치 메커니즘을 채택하여 절단 정확성과 청결성을 보장합니다.
절단 깊이, 절단 속도 등과 같은 프로그래밍 가능한 절단 매개 변수는 다른 PCB 두께와 재료의 요구를 충족시킵니다.
자동 로딩 및 로딩 메커니즘을 갖추고, 분할 과정은 수동 개입 없이 완료 될 수 있습니다.
지능적인 모니터링 및 오류 진단을 달성하기 위해 통합 자동 제어 시스템.
콤팩트한 디자인, 작은 발자국, 생산 라인과 원활하게 통합될 수 있습니다.
간편 한 조작 및 편리한 유지보수 는 장기 안정적 인 작동 을 보장 합니다.
주요 응용 분야:
휴대전화, 태블릿, 노트북과 같은 소비자 전자 제품 제조.
라우터, 스위치, 베이스 스테이션 등 통신 장비 제조
산업용 제어장치, 산업용 제어장치, 산업용 로봇 등의 제조
의료용 전자장비 제조, 예를 들어 의료용 진단장비, 치료장비 등
다른 전자 제품의 백엔드 세분화 프로세스
선택 및 사용 제안:
생산 라인의 PCB 크기, 재료, 양 및 기타 요소를 기반으로 적절한 V-컷 PCB 분리기 모델을 선택하십시오.
제조업체의 설명서와 유지보수 설명서에 엄격하게 따라 작동 및 유지보수합니다.
도구 낡은 점 을 정기적으로 확인 하고, 적시에 교체 하고 수리 하십시오.
그것은 배치 기계와 테스터와 같은 상류 및 하류 장비와 잘 협력 할 수 있습니다.

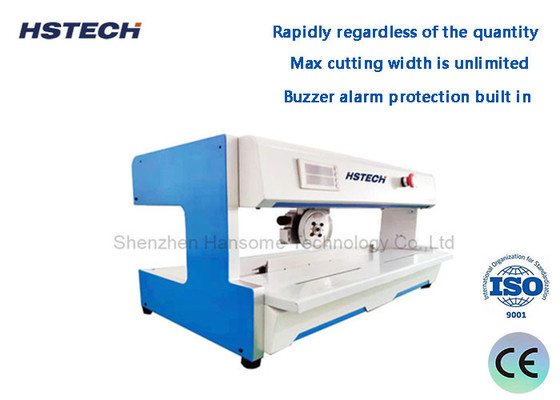

특징
1, 양에 상관없이 빠르게 절단 할 수 있습니다. 매우 경제적입니다.
2, 상단 원형 블레이드와 하단 선형 블레이드는 모두 수입 고품질의 철을 사용하여 날카롭게 할 수 있습니다.
3, 이동 범위: (0 ~ 400mm/600mm) 고객의 요청에 따라, 원형 블레이드는 조정 될 수 있습니다 (0 ~ 5mm), 다른 두께의 보드에 적합합니다.
4, 최대 절단 폭은 무제한, 단일 PCB는 1 ~ 200mm에서 가장 좋습니다.
5, 운영 플랫폼은 PCB의 상부 구성 요소의 높이를 기반으로 조정 될 수 있습니다, 표준 기계 높이는 32mm 미만입니다.
6, 버저 경보 보호 내장, 또한 빛 커튼 및 보호 블레이드 이중 안전 보장, 운영자 부상을 방지.
사양
| 모델 | HS-203 | HS-206 |
| 전압 | AC110V/220V 50/60Hz | |
| 블레이드 크기 (순환 블레이드) | φ125mm*30mm*3mm | |
| 블레이드 크기 (선형 블레이드) | 420mm × 65mm × 6mm | |
| 최대 절단 길이 | 5~400mm | 5~600mm |
| PCB 두께 | 00.8~3mm | |
| 분리 속도 | 300~500mm/초 (조정 가능) | |
| 분리 너비 | 가장 좋은 1~200mm | |
| 부품 높이 | ≤32mm (또는 사용자 정의) | |
| 힘 | 60W | |
| 기계 차원 | 710x450x420mm | 900x450x420mm |
| 무게 | 55kg | 75kg |
보드 샘플 ((모든 종류의 V-그루 PCB 보드에 적합합니다: FR4, 알루미늄 보드, 유리 섬유 보드, LED 보드, LED 스트립 보드)
