| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-LD330 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P,T/T,웨스턴 유니온,MoneyGram |
| 공급 능력: | 달 당 200개 세트 |

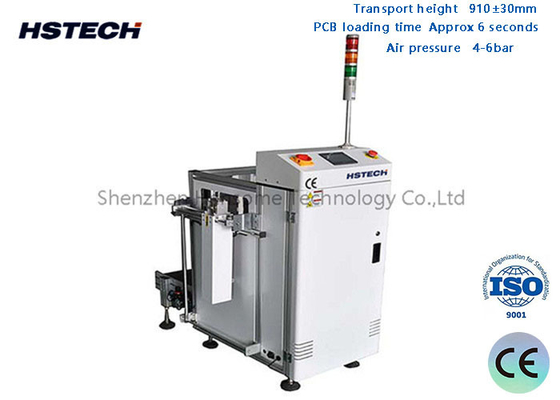

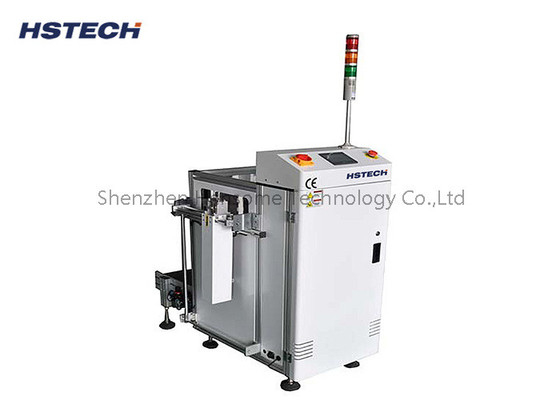

다중 매거진 PCB 로더 90도 SMT 보드 로딩 머신 (3색 디스플레이)
소개
다중 매거진 PCB 로더는 인쇄 회로 기판(PCB)의 생산 및 테스트 공정에 주로 사용되는 자동 로딩 장치입니다.
기능 개요:
PCB 시트를 여러 개의 독립적인 PCB 매거진에서 자동으로 꺼내어 후속 생산 또는 테스트 장비로 보낼 수 있습니다.
생산 요구 사항에 따라 서로 다른 트레이의 PCB 시트를 자동으로 전환할 수 있습니다.
PCB 시트의 정확한 위치 지정 및 공급을 보장하기 위해 고급 비전 위치 지정 시스템을 갖추고 있습니다.
자동 배치기, 리플로우 오븐 등 생산 라인의 다른 장비와 협력할 수 있습니다.
주요 특징:
여러 개의 독립적인 PCB 트레이를 연결하여 생산 유연성을 향상시킬 수 있습니다.
고정밀 매니퓰레이터 또는 로봇 팔을 사용하여 시트를 픽앤 플레이스합니다.
정확한 시트 위치 지정을 보장하기 위해 고급 비전 위치 지정 시스템을 갖추고 있습니다.
다양한 유형 또는 크기의 PCB 시트의 자동 전환을 지원합니다.
그레이팅 센서, 비상 정지 스위치 등 통합 안전 보호 장치.
생산 라인의 다른 장비와 우수한 신호 도킹 및 동기 제어를 달성할 수 있습니다.
주요 구성 요소:
매니퓰레이터 또는 로봇 팔: PCB 시트를 자동으로 잡고 배치하는 데 사용됩니다.
비전 위치 지정 시스템: 카메라, 이미지 처리 알고리즘 등을 포함합니다.
트레이 전환 메커니즘: 서로 다른 트레이의 시트를 자동으로 전환할 수 있습니다.
전송 메커니즘: 컨베이어 벨트, 롤러 등과 같이 시트 재료 운송에 사용됩니다.
프로그램 제어 시스템: 완전 자동 제어를 달성하기 위한 PLC 또는 산업용 컴퓨터.
안전 보호 장치: 그레이팅 센서, 비상 정지 스위치 등.
적용 시나리오:
SMT 생산 라인: 패치 및 리플로우 솔더링 공정 중 자동 로딩.
테스트 링크: 테스트 장비 앞에서 자동 로딩 및 위치 지정.
샘플 생산: 서로 다른 사양의 PCB 시트를 자동으로 전환하고 로드합니다.
소량 생산: 생산 효율성을 향상시키고 수동 작업의 부담을 줄입니다.
특징
1, 모듈 직각(90도) 디자인.
2, 매우 짧은 1200mm 길이, 선택적으로 더 짧은 900mm 기계 길이.
3, 유연한 접이식 PCB 푸셔.
4, 3개의 매거진 사용 가능.
5, 부드럽고 평행한 너비 조정.
6, SMEMA 호환.
사양
| 제품명 | 90도 PCB 로더 머신 |
| 기계 길이 | 1200mm 또는 900mm |
| 운송 높이 | 910±30mm |
| PCB 로딩 시간 | 약 6초 |
| 매거진 교체 시간 | 약 30초 |
| 매거진 수량 | 3개 |
| 운송 방향 | L~R 또는 R~L |
| 작동 | 전면 작동 |
| 트랙 고정 측면 | 전면(또는 지정) |
| 전원 공급 장치 | 220V, 50/60Hz, ±10% |
| 공기압 | 4-6bar |
| PCB 두께 | 최소 0.4mm |
| 매거진 수량 | 상단: 1개, 하단: 2개 |
| 피치 선택 | 1-4(10mm 피치) |
| 컨베이어 속도 | 0.5-20M/min 또는 맞춤형 |
| 조명 상태 | 3색 디스플레이 |
| 신호 | SMEMA |
