| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-ST400 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

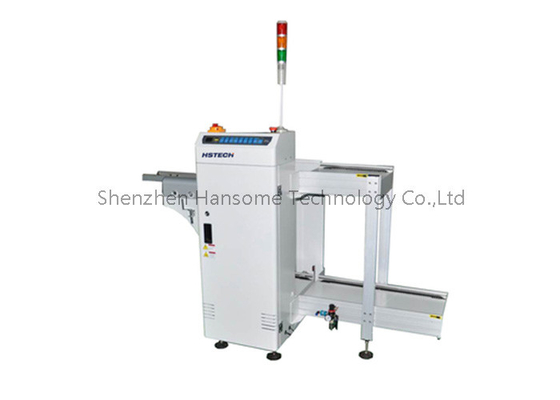

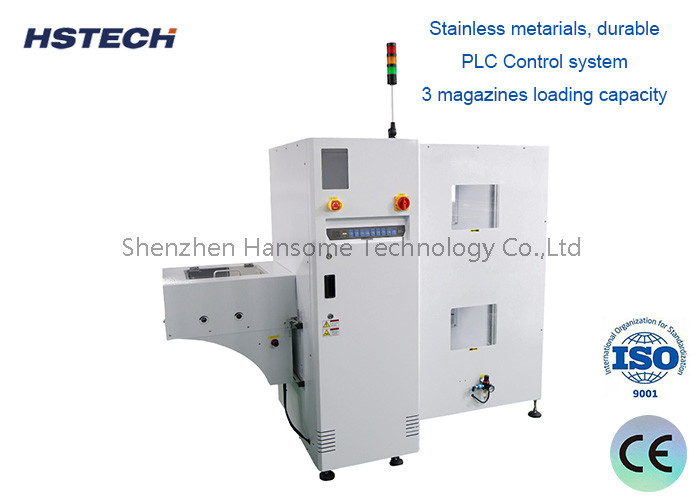

너비 조정 파나소닉 PLC CE 목록 PCB 스택러 기계 맨 보드 풀러
적용
이 기계는 레이저 표시 후 SMT 생산 라인에서 벗은 PCB를 부하/집합하는 데 사용됩니다.
자동 릴레이더는 SMT 생산 라인에서 보드 수신 장치에 사용됩니다.상자형 프레임을 사용하여 생산 라인의 회로 보드를 자동으로 재료 상자에 조각씩 넣습니다..
SMT 생산 라인 보드 수신 장치에 대한 자동 배하, 상자 유형 재료 프레임의 사용으로 자동으로 생산 라인에서 회로 보드 하나씩 재료 상자에.그것은 단단한 평평한 바닥에 배치 될 수 있으며 보드 먹이 기계와 함께 사용할 수 있습니다, 이는 작업자의 노동 강도를 줄이고, 작업 효율성을 향상시키고, 노동을 절약하고, 생산 비용을 줄입니다.가동 케이블 및 전기 부품 없이 기계 전체 운영자의 개인 안전을 보장전체 장비는 간단하고 합리적인 구조, 유연한 작동 및 사용, 신뢰할 수있는 성능, 광범위한 응용 프로그램을 가지고 있습니다.
특징
1파나소닉 PLC 프로그램 제어
2전통적인 LED 버튼 컨트롤
3스메마 신호 연결
4, PCB 두께를 수동으로 조절합니다.
5, 손으로 크랭크 PCB 너비 조정.
6, LED 표시등 상태
7, 알루미늄 구조, 이동을 방지하기 위해 무거운 바닥 설계.
8, 전달 모드가 제공됩니다.
9제품 라인을 바꾸는 데는 10초밖에 걸리지 않았습니다.
10, 끊이지 않는 로딩.
11, ESD 운송 벨트
12, 자동 프로그래밍 기계 오류 표시,각 오류는 다른 코드를 가지고,각 코드는 기계 문 뒷면에 붙여진 관련 유지 보수 지침을 가지고
사양
| 기능 |
상류 기계에서 smt 라인까지 맨 PCB를 수집하는 데 사용됩니다 |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 |
| PCB 두께 | 00.6~4.0mm |
| PCB 구성 요소 높이 | ±35mm |
| PCB 공급 시간 | 약 10초 또는 지정 |
| 보드 무게 | ≤3kg |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 0.6Mpa |
| 공기 소비 | <20L/min |
| 신호 | SMEMA |
| 모델 | HS-ST400 | HS-ST530 |
| 효율적인 PCB 길이 | 50~400mm | 50~530mm |
| 운송 PCB 너비 | 50~400mm | 50~500mm |
| PCB 두께 | 분 0.6mm | 미니 1.0mm |
| 기계 차원 | 650*670*1200mm | 800*880*1200mm |
| 무게 | 170kg | 190kg |
1전체 터치 스크린 제어, 편리하고 빠르고 안정적인 성능.
2그것은 자동으로 하위 기계에 판 재료를 전송할 수 있습니다.
3.비정규 현상 발생 시 세부적인 고장 검색 기능과 안전 감지 시스템, 소리 및 빛 경보 및 텍스트 프롬프트 처리 스키마를 구축하여 처리하기에 편리합니다.
4독립적인 연구와 제어 시스템 개발, 안정적인 성능.
5공 나선과 고탄소 강철 기둥을 채택, 낮은 소음, 작은 진동, 정확한 위치.
6표준 SMEMA 신호 라인 인터페이스, 다른 자동화 장비와 연결할 수 있습니다.
