| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-ST400 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

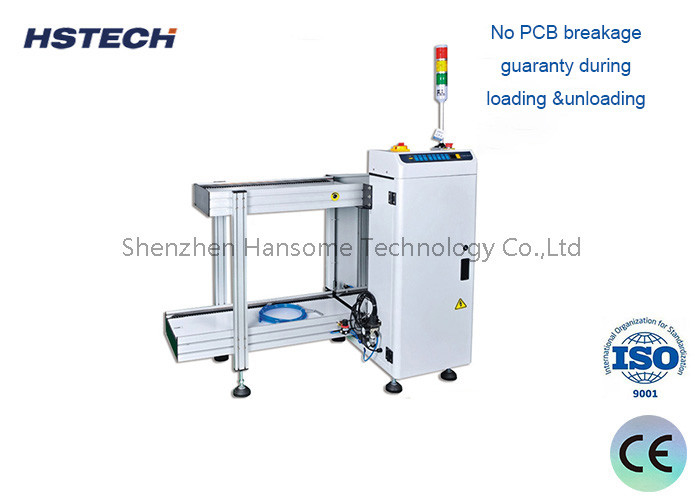

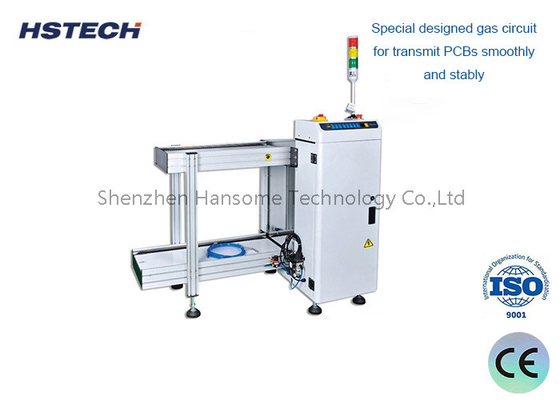

너비 조정 파나소닉 PLC CE 목록 PCB 스택러 기계 맨 보드 풀러
적용
이 기계는 레이저 표시 후 SMT 생산 라인에서 벗은 PCB를 부하/집합하는 데 사용됩니다.
특징
1파나소닉 PLC 프로그램 제어
2전통적인 LED 버튼 컨트롤
3스메마 신호 연결
4, PCB 두께를 수동으로 조절합니다.
5, 손으로 크랭크 PCB 너비 조정.
6, LED 표시등 상태
7, 알루미늄 구조, 이동을 방지하기 위해 무거운 바닥 설계.
8, 전달 모드가 제공됩니다.
9제품 라인을 바꾸는 데는 10초밖에 걸리지 않았습니다.
10, 끊이지 않는 로딩.
11, ESD 운송 벨트
12, 자동 프로그래밍 기계 오류 표시,각 오류는 다른 코드를 가지고,각 코드는 기계 문 뒷면에 붙여진 관련 유지 보수 지침을 가지고
사양
| 기능 |
상류 기계에서 smt 라인까지 맨 PCB를 수집하는 데 사용됩니다 |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 |
| PCB 두께 | 00.6~4.0mm |
| PCB 구성 요소 높이 | ±35mm |
| PCB 공급 시간 | 약 10초 또는 지정 |
| 보드 무게 | ≤3kg |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 0.6Mpa |
| 공기 소비 | <20L/min |
| 신호 | SMEMA |
| 모델 | HS-ST400 | HS-ST530 |
| 효율적인 PCB 길이 | 50~400mm | 50~530mm |
| 운송 PCB 너비 | 50~400mm | 50~500mm |
| PCB 두께 | 분 0.6mm | 미니 1.0mm |
| 기계 차원 | 650*670*1200mm | 800*880*1200mm |
| 무게 | 170kg | 190kg |
참고:
1기계가 작동하기 전에 먼저 회로를 역으로 세고 그 다음 회로를 양 순서로 세어 잔해가 고무 담요, 인쇄판 등을 손상시키지 않도록하십시오.롤러 사이.
2● 작업장 은 깨끗 하고 방해 가 없는 곳 으로 유지 되어야 하며, 바닥, 작업대, 기계 주변 에는 쓰레기 가 없어야 한다. 유지보수 도구 와 예비 부품 은 지정 된 장소 에 배치 해야 한다.
3시작하기 전에 필요한 윤활유 (유) 는 각 오일 주입점, 윤활점 및 기계의 오일 탱크에 첨가되어야 합니다. 승인 없이는,승무원이 아닌 사람은 허가 없이 기계를 시작하거나 작동할 수 없습니다.보조원들과 연습생들은 조종사의 지도 아래에서 일해야 합니다.
4숙제를 시작하기 전에 숙제 직원은 옷과 신발을 깔끔하게 입고 목걸이와 수갑을 고정하고, 떨어질 수 있는 쓰레기로부터 주머니를 보호해야 합니다.그리고 시계나 다른 액세서리를 착용하지 마십시오..
5기계 가동 전에 기계 몸의 모든 부분에서 잔해가 있는지 확인합니다. 신호가 주어져야합니다 (안전 벨을 누르십시오),그리고 앞과 뒷면은 기계가 시작되기 전에 주변 지역의 안전을 보장하기 위해 조정되어야 합니다..
