| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-SZ350 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

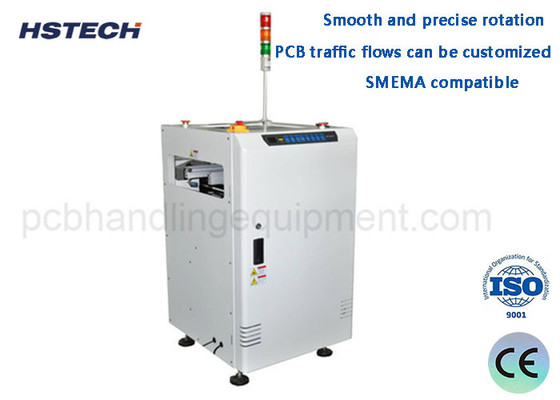

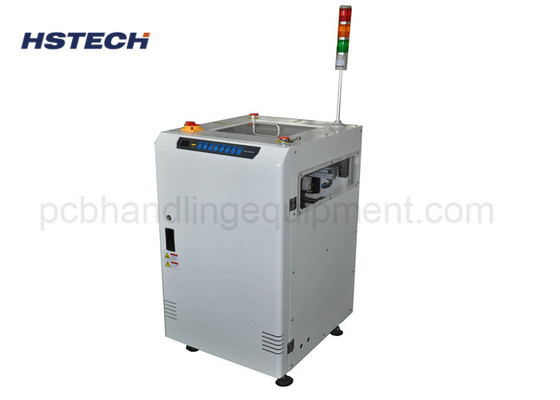

부착된 디자인 PCB 회전 컨베이어 SMEMA와 호환되는 PCB 처리 장비
소개합니다
PCB 턴 컨베이어는 인쇄 회로 보드 (PCB) 를 자동으로 회전 및 운송하는 장치입니다.
기능:
자동으로 PCB를 수신하고 전송하여 연속 생산을 달성합니다.
프로세스 요구 사항에 따라 PCB는 정확하게 180도 회전됩니다.
PCB의 효율적인 전송을 달성하기 위해 후속 프로세스 장비와 협력합니다.
프로그래밍 가능한 제어, 다양한 크기와 모양의 PCB에 적응하기 위해 유연합니다.
주요 특징:
벨트 나 롤러 와 같은 안정적이고 신뢰할 수 있는 송전 메커니즘 을 사용 한다.
고 정밀 회전 메커니즘이 탑재되어 회전 각도를 정확하게 제어할 수 있습니다.
전송 속도는 조절이 가능하고 프로세스 흐름의 리듬과 동기화됩니다.
장비는 컴팩트한 구조와 작은 발자국, 그리고 생산 라인에 쉽게 통합됩니다.
가벼운 장벽, 비상 정지 등 안전 보호 장치로 장착됩니다.
PLC 제어 시스템은 자동 작동을 실현하도록 프로그래밍 할 수 있습니다.
주요 부품:
전송 메커니즘: 벨트 또는 롤러와 같이 PCB를 운반하고 이동하는 데 사용됩니다.
회전 메커니즘: 모터 또는 실린더와 같은 구동 구성 요소를 사용하여 180도 뒤집기를 수행합니다.
센서: 정확한 회전을 보장하기 위해 PCB 위치 정보를 감지합니다.
PLC 제어 시스템: 자동 제어 및 데이터 모니터링을 실현하기위한 프로그래밍.
안전 보호 장치: 빛 그리드, 비상 정지 스위치 등
적용 시나리오:
SMT 생산 라인: 재공류 용접, AOI 검사 및 다른 프로세스 사이에서 PCB 전환.
뚫기 과정: 뚫기 전과 후 PCB를 180도 돌립니다.
틴 스프레잉 생산 라인: 틴 스프레잉 전과 후 PCB가 뒤집어집니다.
검사 시험: 시험 장비 전에 PCB를 뒤집고 시험 후
특징
1, 내장 토크 제한 장치와 함께 폐쇄 설계 높은 수준을 보장
안전에 관한 것입니다.
2, 상위 안전 덮개는 하드웨어에 대한 각 접근을 위해 열 수 있습니다
유지보수
3, 친구 컨트롤 버튼을 사용.
4, 부드럽고 정확한 회전
5, 컨베이어 사이의 전송 간격을 최소화합니다.
6, PCB 트래픽 흐름은 사용자 정의 될 수 있습니다.
7, 부드럽고 평행 폭 조정 ((연두 나사).
8SMEMA 호환
사양
| 기능 | 이 단위는 생산 라인에서 PCB의 흐름 방향을 전환하는 데 사용됩니다 ((90도,180도,또는 270도) |
| 운송 높이 | 910±20mm |
| 운송 방향 | L~R, 또는 R~L |
| 사이클 시간 | 약 5초 |
| 철도 고정 변 | 앞면 |
| 전원 공급 | AC100-230V,50/60Hz,단단 단계 |
| 공기 압력 | 4-6bar |
| 공기 소비 | 최대 10L/분 |
| PCB 두께 | 분 0.4mm |
| 신호 | SMEMA |
| 모델 | HS-SZ350 | HS-SZ460 |
| 효율적인 PCB 길이 | 50*50~450*350mm | 50*50~550*460mm |
| 기계 차원 | 700*750*1200mm | 840*890*1200mm |
| 무게 | 150kg | 180kg |
