| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-250DULD |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

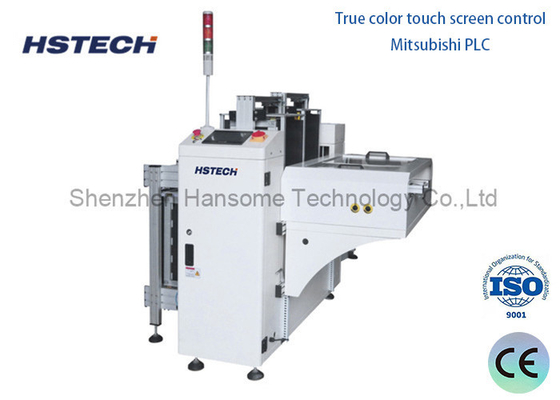

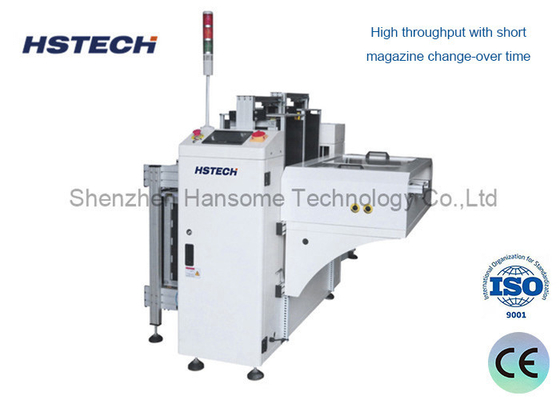

타워 라이트 디스플레이 간편한 모니터링을 위해 듀얼 레일 PCB 처리 장비
이 기계는 이중 철도 작동을 합니다. PCB를 매거진에 모으는 데 사용됩니다.
사양
| 모델 | HS-250DULD |
| PCB 차원 | 50*50~350*250mm |
| 매거진 크기 | 355*320*565mm |
| PCB 로딩 시간 | 약 6초 |
| 매거진 교체 시간 | 30대 |
| 전원 공급 | AC100-230V, 단일 단계, 최대 300A |
| 공기 공급 | 4-6 바, 최대 10L/분 |
| 운송 높이 | 900±20mm |
| 운송 방향 | L에서 R,또는 R에서 L9 (선택) |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 상위 1pc, 아래 1pc, 또는 사용자 정의 |
| 발걸음 피치 옵션 | 1~4 ((10mm pitch) |
| 기계 차원 | 1460*1500*1200mm |
| 무게 | 약 210kg |
특징
1, 실제 색상 터치 스크린 제어
2미쓰비시 PLC
3매거진 용량: 상위 1, 하위 1, 또는 사용자 정의
4, 선택적 사각지대: 10mm,20mm,30mm,40mm
5, PCB 운송 방향: L - R 또는 R - L,선택
6수동/자동 실행 모드 선택
7, 앞 레일 고정 또는 후레 레일 고정,선택
8SMT용 표준 높이 (920±20mm)
9, 타워 라이트 디스플레이
10, SMEMA 신호
업무 설명
신호 인식에 따라 자동으로 NG 보드와 OK 보드를 각각 2 개의 리프팅 상자에 수집합니다.AOI 탐지 판단 후 좋은 (OK) 및 결함 (NG) 출력 다른 신호, 낮은 NGOK 수집기, AOI가 판단하기 위해 전송한 신호를 수신하기 위해 NGOK 수집기, PCB는 자동으로 정렬됩니다!프레임에 저장된 OK 및 NG 물질;
예를 들어: AOI가 NGOK 판단을 통해 OK 신호를 내보내고, 이동식 밀기판 트롤리 (Push plate trolley) 를 통해 바로 OK 승강 트롤리 프레임 (OK lift trolley frame) 에 내보냅니다.AOI 출력 NG 신호는 NGOK 판단을 통해 이동 트롤리로 이동하고 NG 승강 트롤리 프레임의 뒷쪽으로 전송됩니다..
