| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-CC300 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

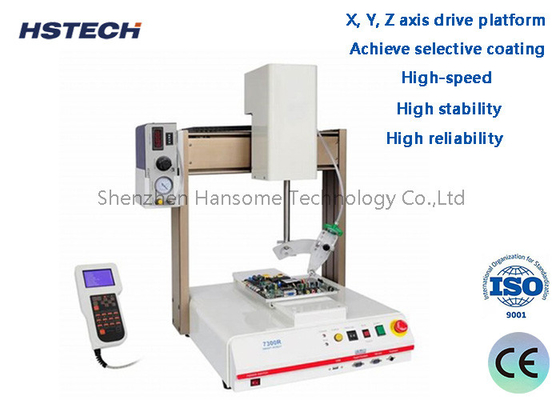

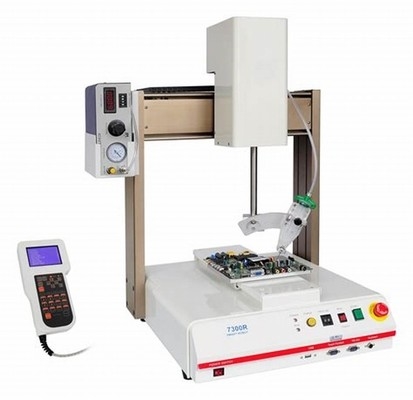

3Axis 선택적 코팅 기계 세르보 모터 스크루 드라이버 모듈 전기 실린더와 접착제 분배 기계
소개합니다
3Axis Selective Coating Machine는 소재를 정밀하게 코팅하는 데 사용되는 장치입니다.각종 코팅 용도에 적합합니다.코팅, 접착제, 밀착제 등
다음은 3Axis 선택적 코팅 머신에 대한 일반적인 소개입니다.
작동 원리:3Axis Selective Coating Machine는 제어 시스템과 모션 컨트롤러를 사용하여 장비의 움직임을 3 축 (일반적으로 X, Y 및 Z 축) 으로 제어합니다.코팅 헤드 또는 노즐의 위치와 이동 경로를 정확하게 제어함으로써, 재료는 목표 영역에 원하는 모양, 두께 및 균일성을 코팅 할 수 있습니다.
코팅 용도:3Axis 선택 코팅 머신은 전자 조립, 반도체 포장, 광 장치, 자동차 부품, 의료 장치 등을 포함한 다양한 코팅 애플리케이션에 적합합니다.보호층을 코팅하는 데 사용할 수 있습니다., 반성염층, 전도성 코팅, 접착제, 밀착제 등. 정확한 제어 기능 덕분에 고정도, 고품질의 코팅을 달성 할 수 있습니다.
제어 시스템:3Axis Selective Coating Machine는 일반적으로 고급 제어 시스템으로 장착되어 있으며, 코팅 매개 변수의 정밀한 조정 및 운동 궤도의 프로그래밍 제어 효과를 얻을 수 있습니다.운영자는 사용자 인터페이스를 통해 설정 및 모니터링 할 수 있습니다, 코팅 속도, 코팅 두께, 코팅 면적 및 기타 매개 변수를 조정합니다. 일부 모델에는 또한 실시간으로 코팅 위치를 모니터링하고 수정 할 수있는 시각 안내 시스템이 있습니다.
장점:3Axis 선택적 코팅 기계는 몇 가지 장점을 가지고 있습니다. 첫째, 그것은 매우 정밀한 코팅을 가능하게하여 코팅 된 재료의 균일성과 일관성을 보장합니다. 둘째,코팅 헤드의 움직임을 제어하여, 복잡한 모양과 곡선 경로를 코팅 할 수 있습니다. 또한, 운영자는 제어 시스템을 통해 매개 변수를 조정하고 필요에 따라 코팅 영역을 선택할 수 있습니다.
1. X, Y, Z 축 드라이브 플랫폼은 후지 서보 모터와 정밀 공 나사를 채택합니다.
2다양한 종류의 PCB에 대한 선택적 코팅을 달성합니다.
3직선, 원, 아크 코팅 및 분배.
4. 효과적이고 균일하게 코팅 가장자리 구성 요소, 스프레이 그림자 효과를 제거 할 수 있습니다.
5정확도: ±0.02mm
6- 고속, 높은 신뢰성, 높은 안정성 전송 및 제어 시스템.
72 밸브는 자동으로 스프레이와 코팅 동작을 전환하여 고밀도 PCB 코팅 프로세스를 달성 할 수 있습니다.
8. 스마트 자동 너비 조정 기능과 (자동으로 보드 너비 입력 후 조정).
| 제품 이름 | 선별형 모형 코팅 기계 |
| 모델 | HS-CC300 |
| 변속기 높이 | 920±20mm |
| 컨베이어 너비 | 50-450mm/또는 맞춤 |
| 전송 | L가 R, 또는 R가 L |
| 부품 높이 | 위아래 최대 100mm |
| PCB 보드 가장자리 크기 | ≥5mm |
| 운송 속도 | 0-12000mm/min |
| 3 축 구동 속도 | 800mm/s |
| 반복 정확성 | ±0.02mm |
| 저장 프로그램 | 최대 1000 |
| 전원 공급 | AC220/110V |
| 공기 압력 | 4kgf/cm2 |
| 접착기 탱크 | 10L, 수동 섞음 |
| 제어 모드 | 산업용 PC+모션 컨트롤 카드 |
| 선형 가이드 조정 | 지능 조정 |
| 프로그래밍 모드 | 수동 교육 |
| 통신 포트 | SMEMA |
| 조명원 | 자체적으로 장착된 조명원 |
| 탐지 조명 소스 | 자기장비 |
| 소프트웨어 | 윈도우 + 코팅 소프트웨어 |
| 운전 모터 | 스텝 모터 (2개) |
| 3축 운전 모드 | 세르보 모터 + 스크루 드라이버 모듈 + 전기 실린더 |
| 고무 밸브 수 | 1개의 스프레이 밸브+ 1개의 분비 밸브 |
| 스프레이 너비 | 3~20mm |
| 분사 방법 | 자동 |
| 전체 전력 | 2.6kW |
| 기계체 | 스테인리스 스틸 |
| 기계 무게 | 600kg |
| 기계 차원 | 1060x1200x1700mm |
2접착기에 따라 단일 액체 분배 장비, 이중 액체 분배 장비, 다중 구성 요소 분배 장비 등으로 나눌 수 있습니다.
3분류에 따라, 그것은 나열 될 수 있습니다: 스레드 배포 장비, 스피커 배포 장비, 휴대 전화 버튼 배포 장비, 패치 배포 장비, 보드 와이퍼,등등
4. 접착제의 특성에 따라, 그것은 나눌 수 있습니다: 실리콘 접착제 분배 장비, UV 접착제 분배 장비, 그리고 SMT 빨간 접착제 분배 장비.
5제어 축의 수에 따라 2 축 분배 장비, 3 축 분배 장비, 4 축 분배 장비 등으로 나눌 수 있습니다.
