| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-SZ350 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

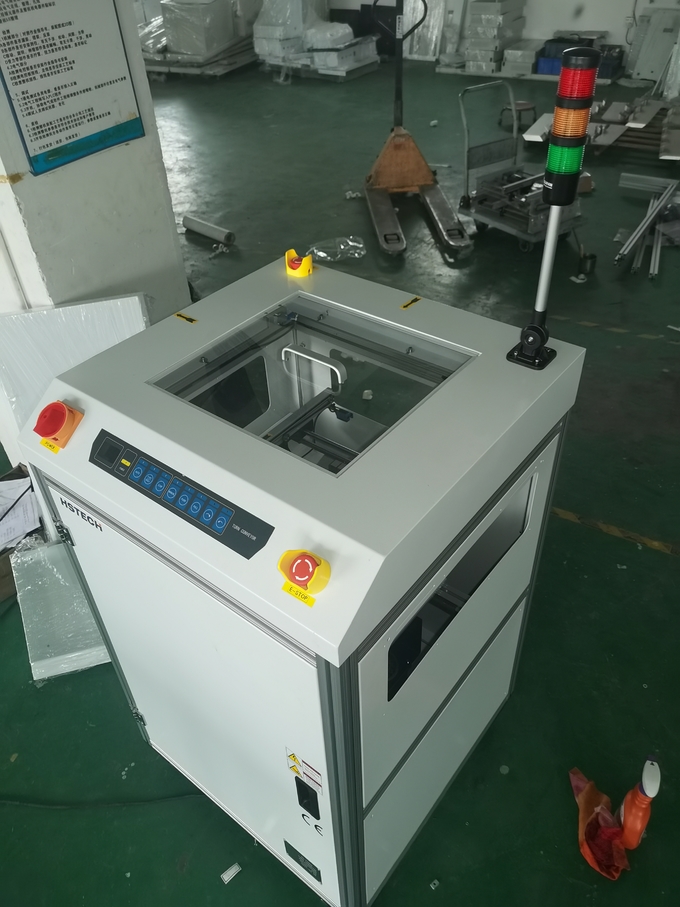

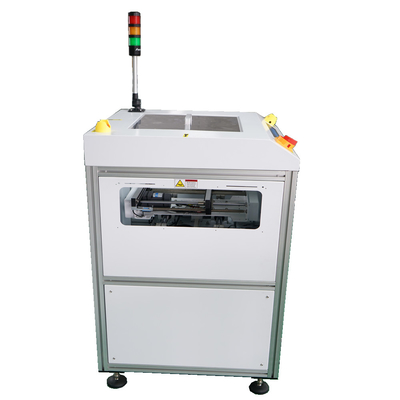

부드럽고 평행 PCB 회전 컨베이어 부드러운 LED 버튼 제어와 함께 PCB 처리 장비
소개합니다
PCB 턴 컨베이어 (PCB Turn Conveyor) 는 전자제품 제조 과정에서 생산 라인에서 인쇄 회로 보드를 회전 또는 회전시키는 컨베이어 시스템으로 사용되는 장치입니다.그것은 종종 PCB 지향 변경 또는 다른 프로세스 단계 사이의 위치 변경을 가능하게 표면 마운트 (SMT) 생산 라인에서 사용됩니다..
PCB 회전 컨베이어의 주요 기능은 다음 프로세스 단계의 요구 사항에 적응하기 위해 PCB를 한 방향 또는 위치에서 다른 곳으로 옮기는 것입니다. 다음 작업을 달성 할 수 있습니다:
플립 기능: PCB 턴 컨베이어는 SMT 프로세스 중 쌍면 조립을 위해 PCB를 한쪽에서 다른 쪽으로 뒤집을 수 있습니다.다른 쪽에 있는 부품이 장착되거나 용접된지 확인.
회전 기능: 때때로 PCB를 한 방향에서 다른 방향으로 회전시켜 다음 프로세스 장비 또는 기계와 인터페이스 할 필요가 있습니다.PCB 턴 컨베이어는 생산 라인에서 PCB의 올바른 정렬을 보장하기 위해 빠르고 정확한 회전 작업을 달성 할 수 있습니다..
연결 라인: PCB 턴 컨베이어는 일반적으로 원활한 PCB 운송을 달성하기 위해 다른 장비 또는 전달 시스템과 연결되어 있습니다.그것은 생산 라인에서 PCB의 원활한 흐름을 보장하기 위해 상류 및 하류 장비와 일치 할 수 있습니다..
특징
1, 90에서 PCB 흐름 방향을 변경,180270도
2, 고객의 요구에 따라 고정 철도 선택.

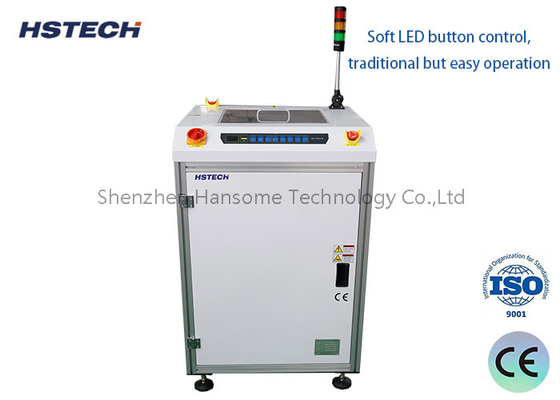

3, 부드러운 LED 버튼 제어, 전통적인 하지만 쉬운 조작.

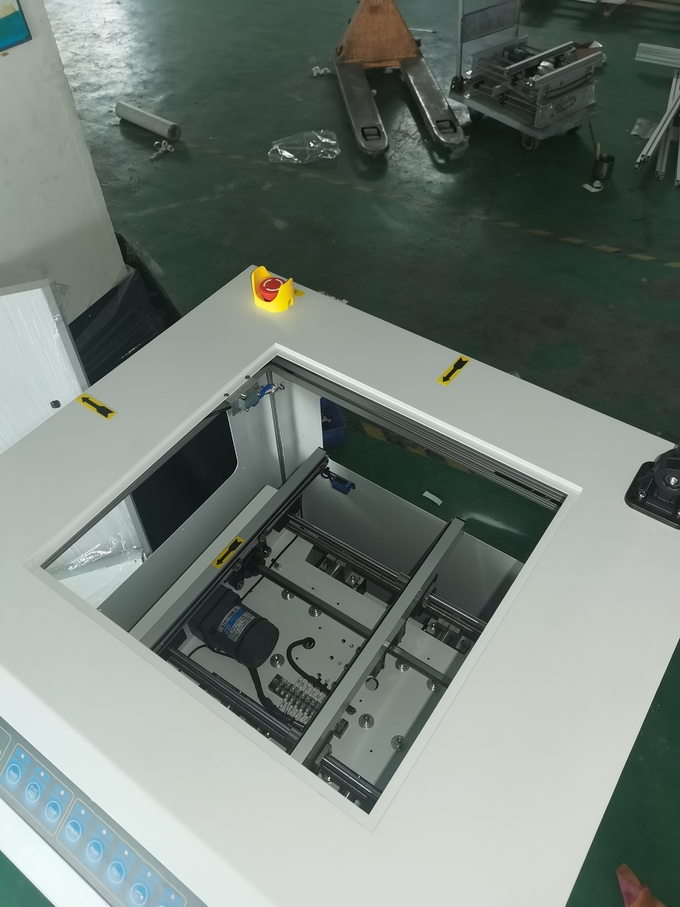

4, 위쪽 안전 투명한 커버, 운영 전체 작업 프로세스를 볼 수 있습니다.
5, 내장 토크 제한 장치와 함께 폐쇄 된 설계는 높은 수준의 안전을 보장합니다.
6, Hiwin 선형 가이드와 납 나사 부드럽고 정확한 회전을 만들기 위해.
7, 컨베이어 사이의 전송 간격을 최소화합니다.
8, PCB 트래픽 흐름은 사용자 정의 될 수 있습니다.
8, 부드럽고 평행 폭 조정 ((연두 나사).
9SMEMA 호환
사양
| 제품 이름 | PCB 회전 컨베이어 |
| 운송 높이 | 910±20mm |
| 운송 방향 | L~R, 또는 R~L |
| 사이클 시간 | 약 5초 |
| 철도 고정 변 | 앞면 |
| 전원 공급 | AC100-230V,50/60Hz,단단 단계 |
| 공기 압력 | 4-6bar |
| 공기 소비 | 최대 10L/분 |
| PCB 두께 | 분 0.4mm |
| 신호 | SMEMA |
| 모델 | HS-SZ350 | HS-SZ460 |
| 효율적인 PCB 길이 | 50*50~450*350mm | 50*50~550*460mm |
| 기계 차원 | 700*750*1200mm | 840*890*1200mm |
| 무게 | 150kg | 180kg |
적용
턴 컨베이어 (Turn Conveyor) 는 프로세스 흐름이 계속되도록 PCB를 코너 주위에 옮기기 위해 사용됩니다. 시계나 카운터 클로크 로테이션으로 제공됩니다. 이 단위는 생산 라인에서 PCB를 리디렉트하는 데 사용됩니다.
PCB는 받아들여지고 철도의 끝으로 옮겨집니다. 바퀴는 앞으로 이동하고 90도 회전합니다. 바퀴는 PCB를 전달하는 다음 프로세스와 일치하기 위해 앞으로 이동합니다.한 번 옮겼을 때, 카레트는 다른 PCB를 요청하기 위해 집으로 돌아갑니다.
포장 에 관한 것
