| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-500LC |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램, D/P (지급도 조건) |
| 공급 능력: | 달 당 200개 세트 |

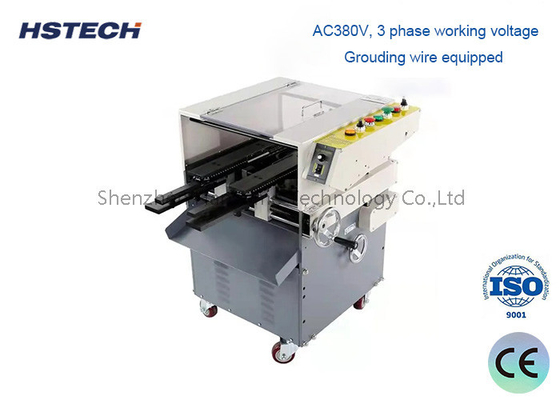

자동 PCB 납 절단 기계 AC380V 8/10 인치 블레이드 3600rpm SMT 기계 부품
소개
이 기계는 파동 용접 후 PCBA의 추가 피트 / 리드를 절단하는 데 사용됩니다. 기계는 주로 PCB 고정 및 블레이드 고정, 두 가지 부분을 포함합니다. PCB는 체인에 의해 운송됩니다.양쪽에서 클램퍼에 고정, 그리고 PCB의 바닥에 손가락. 블레이드가 고정되고 높이가 설정 된 후, PCB는 자동 납 절단으로 운송됩니다. 블레이드는 빠르고 안정적으로 회전합니다.동시에 소음도 낮고 효율도 높습니다경전 방지 장치가 PCBA 보드에 손상이 없도록 장착되어 있습니다.
특징
1,독수리 손톱 타입 샷넬 고정, 클램핑 PCB 보드 자동 밀어, 높은 안정성 채택합니다. 판 먹이 속도는 조정 될 수 있습니다, 스핀드 속도는 빠르다, 낮은 소음, 높은 정밀도,빠른 효율성.
2, 이 모델에는 PCBA를 클램프하고 고속으로 회전하는 블레이드에 전달하는 컨베이어 체인이 장착되어 있습니다.
3, AC380V, 3단계 작동 전압
4, 기계는 연결할 수 있습니다자동 용접기 또는 AI 기계로.
5, 높은 안정성, 그것은 자동 용접 기계 또는 AI 기계와 연결할 수 있습니다.
6, 구부러지는 장치를 방지하여 용접에서 구부러지는 PCB를 극복합니다.
7, 입력 속도는 조절할 수 있습니다, 최대 속도는 3m/min입니다.
사양
| 모델 | HS-500LC |
| 힘 | AC220, 50/60Hz/380V,50/60Hz |
| 최대 PCB 크기 | 400mm ((L) x 250mm ((W) |
| 주축 속도는 | 4500/분 |
| 주축 모터 | 3/4 hp |
| 가이드 레인 속도 | 0-3 M 조절이 가능합니다. |
| 납 높이의 최소 | 10.0-1.5mm 미니 |
| 기계 크기 | 750*600*860mm (W*D*H) |
| 순중량 | 115kg |
1이 기계는 PCB에 파동 용접 또는 디프 용접 구성 요소를 THT 테크놀로지에서 PCB 보드에 납 다리를 자르는 것입니다.
2PCB 보드는 절단 안정성을 향상시키는 스테인리스 스틸 레일 위에 절단 기계 내부에 자동으로 공급되는 손가락에 의해 클램프입니다.
3잎의 수명을 더 길게하기 위해 PCB 공급 속도와 절단 속도는 부품 다리 크기에 따라 조정 할 수 있습니다.
4.PCB 리드 다리 절단 기계는 커버 안전 센서를 장착, 상단 커버 열 때, 블레이드가 실행을 중지 할 수 있습니다, 사고를 방지할 수 있습니다, 손 부상과 같은.
