| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-NK250 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

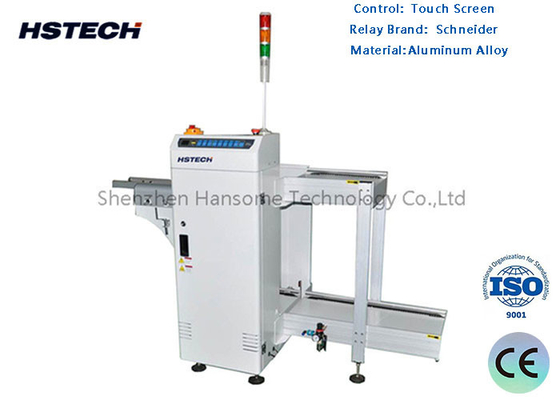

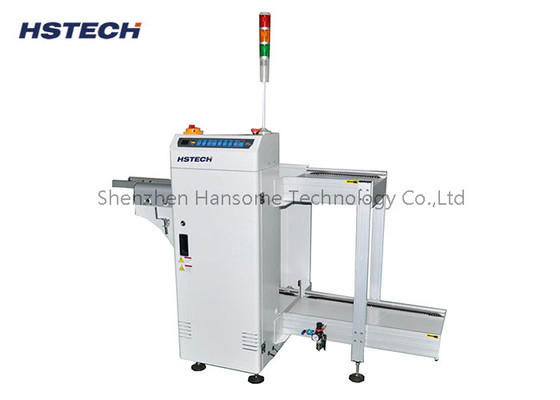

고품질의 부드럽고 평행 폭 PCB 풀기 NG OK 풀기 각 레일 2 매거진 AOI 후
소개합니다
A PCB Unloader is a device used in automated electronic manufacturing processes to unload finished printed circuit boards (PCBs) from the production line and transfer them to the next processing stage or storage area.
PCB Unloader는 다음과 같은 특징과 기능을 가지고 있습니다:
1.부하 및 전송 기능: PCB 부하는 자동화 된 기계로 처리 된 PCB를 생산 라인에서 제거하고 다음 처리 단계 또는 저장 구역으로 옮깁니다.컨베이어 벨트를 통해 PCB를 풀고 전송할 수 있습니다., 슬라이드 또는 다른 컨베이어 시스템은 지속적인 생산 과정을 보장합니다.
2정렬 및 위치: PCB Unloader는 PCB를 정렬하고 위치하여 다음 처리 단계 또는 저장 영역에 올바른 배치를 보장 할 수 있습니다.그것은 PCB의 위치와 방향성을 감지하고 필요한 조정 및 캘리브레이션을 수행하기위한 센서 및 위치 장치가 포함될 수 있습니다..
3제어 및 스케줄: PCB Unloader는 일반적으로 생산 계획과 프로세스 요구 사항에 따라 PCB를 합리적으로 스케줄하고 배포 할 수있는 제어 시스템을 가지고 있습니다.다음 처리 단계 또는 저장 구역에 대한 가용성과 우선 순위에 따라 PCB를 적절한 위치에 배달하고 생산 라인의 원활한 운영을 보장합니다..
4.스마트 탐지 및 처리: 일부 첨단 PCB 배하기는 스마트 탐지 및 처리 기능을 제공 할 수 있습니다. PCB 품질, 크기, 결함 등을 감지 할 수 있습니다.그리고 미리 정해진 규칙에 따라 분류하고 처리합니다.예를 들어, 비자격 PCB는 특별 처리 또는 경보 요청에 노출 될 수 있습니다.
5다른 장비에 연결: PCB Unloader는 일반적으로 PCB 로더 (PCB 로더), 전자 검사 시스템, 저장 시스템과 같은 다른 자동화 장비 및 시스템과 연결할 수 있습니다.,이 연결은 전체 생산 과정의 원활하고 효율적인 운영을 가능하게합니다.
특징
1,PLC 프로그래밍 제어.
2친근한 ∼소프트 터치 (soft touch) ∼ LED 막 컨트롤 패널을 사용하여
3, 선택 가능한 음향 설정
4, 매거진 정렬을 위해 제공되는 턴 레벨 클램프.
5, Pneumatic pusher의 압력이 조절됩니다.
6, 짧은 매거진 변경 시간으로 높은 처리량.
7, AOI에서 NG/OK 보드를 수집하고, NG/OK 보드를 자동으로 저장합니다.
8, 표준 SMEMA 통신 인터페이스
기술 세부 사항
| 기능 | 신호를 받아서 NG/OK 보드를 분리하여 수집합니다. |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 이사회 집회 시간 | 약 6초마다 |
| 매거진 변화 | 약 30초 |
| 철도 고정 변 | 앞면 |
| 운영 측면 | 앞면 |
| 컨베이어 띠 | ESD |
| PCB 두께 | 분 0.6mm |
| 피치 선택 | 1~4 ((10mm pitch) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 4-6Bar |
| 공기 소비 | 최대 15L/분 |
| 잡지 수 | 상단:1 잡지, 하단:2 잡지 |
| 신호 | SMEMA |
| 옵션 |
1터치 스크린 제어 모드 2, 자동 너비 조절 3, 매거진의 양은 고객의 요구에 따라.
|
모델
| 모델 | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| PCB 두께 | 분 0.6mm | 분 0.6mm | 분 0.6mm | 분 0.6mm |
| 매거진 크기 | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 기계 차원 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| 무게 | 220kg | 280kg | 340kg | 380kg |
