| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-DS400 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

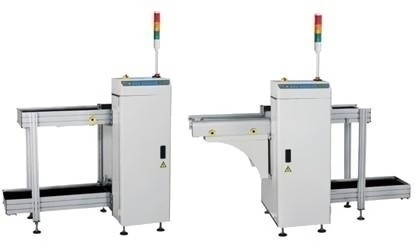

PLC 프로그램 PCB 로더 PCB 디스택터 LED 디스플레이 라이트 상태와 함께 맨 보드 로더
소개합니다
A PCB Loader is a device used in automated electronics manufacturing processes to load printed circuit boards (PCBs) from a storage area or the starting point of a production line to subsequent processing workstations or production lines.
PCB 로더는 다음과 같은 특징과 기능을 가지고 있습니다:
1부하 및 전송 기능:PCB 로더는 자동 기계 장치를 사용하여 저장 부지 또는 시작 지점에서 처리 할 PCB를 제거하고 후속 처리 작업소 또는 생산 라인으로 전송합니다.그것은 PCB를 컨베이어 벨트, 슬라이드 또는 다른 컨베이어 시스템을 통해 로드하고 전송하여 지속적인 생산 과정을 보장 할 수 있습니다.
2정렬 및 위치: PCB 로더는 PCB를 정렬하고 위치하여 후속 작업장이나 생산 라인에서 올바른 배치를 보장 할 수 있습니다.그것은 PCB의 위치와 방향성을 감지하고 필요한 조정 및 캘리브레이션을 수행하기위한 센서 및 위치 장치가 포함될 수 있습니다..
3제어 및 스케줄: PCB 로더는 일반적으로 생산 계획과 프로세스 요구 사항에 따라 PCB를 합리적으로 스케줄하고 배포 할 수있는 제어 시스템을 갖추고 있습니다.그것은 작업소 사용 가능성과 우선 순위에 따라 PCB를 적절한 위치에 전달하고 생산 라인의 원활한 운영을 보장합니다..
4스마트 탐지 및 처리: 일부 고급 PCB 로더는 스마트 탐지 및 처리 기능을 제공 할 수 있습니다. PCB 품질, 크기, 결함 등을 감지 할 수 있습니다.그리고 미리 정해진 규칙에 따라 분류하고 처리합니다.예를 들어, 특정 지역으로 비자격 PCB를 보내거나 그에 따른 경보를 제공하십시오.
5다른 장비에 연결: PCB 로더는 일반적으로 전자 검사 시스템, PCB 풀기, 저장 시스템 등과 같은 다른 자동화 된 장비 및 시스템과 연결 할 수있는 기능을 가지고 있습니다.이 연결은 전체 생산 과정의 원활하고 효율적인 작동을 가능하게합니다..
특징
1파나소닉 PLC 프로그램 제어
2전통적인 LED 버튼 컨트롤
3스메마 신호 연결
4, PCB 두께를 수동으로 조절합니다.
5, 손으로 크랭크 PCB 너비 조정.
6, LED 표시등 상태
7, 알루미늄 구조, 이동을 방지하기 위해 무거운 바닥 설계.
8, 전달 모드가 제공됩니다.
9제품 라인을 바꾸는 데는 10초밖에 걸리지 않았습니다.
10, 끊이지 않는 로딩.
11, ESD 운송 벨트
12, 자동 프로그래밍 기계 오류 표시,각 오류는 다른 코드를 가지고,각 코드는 기계 문 뒷면에 붙여진 관련 유지 보수 지침을 가지고
적용
이 기계는 맨몸 PCB를 SMT 라인에 로딩하고 회로 보드를 스택 로딩하는 데 사용됩니다.
사양
| 기능 | 하류 기계 신호를 받은 후 SMT 라인에 벗은 PCB를 로딩하는 데 사용됩니다. |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 |
| PCB 두께 | 00.6~4.0mm |
| PCB 구성 요소 높이 | ±35mm |
| PCB 공급 시간 | 약 10초 또는 지정 |
| 보드 무게 | ≤3kg |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 0.6Mpa |
| 공기 소비 | <20L/min |
| 신호 | SMEMA |
| 모델 | HS-DS400 | HS-DS530 |
| 효율적인 PCB 길이 | 50~400mm | 50~530mm |
| 운송 PCB 너비 | 50~400mm | 50~500mm |
| PCB 두께 | 분 0.6mm | 미니 1.0mm |
| 기계 차원 | 503*770*1200mm | 600*920*1200mm |
| 무게 | 110kg | 130kg |
