| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-NK250 |
| 모크: | 1SET |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

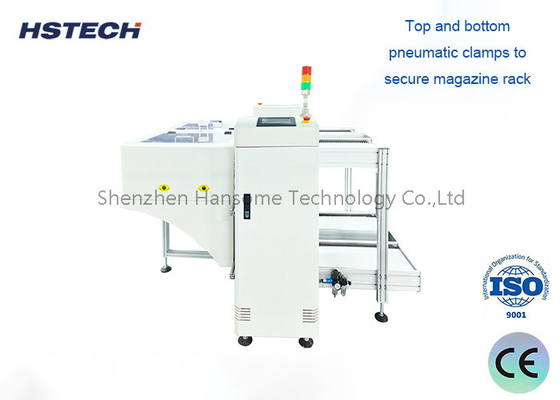

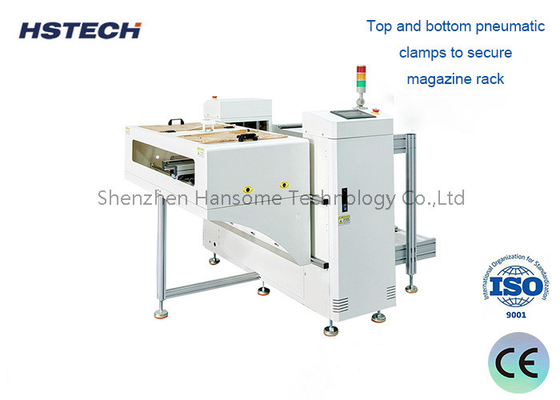

SMEMA 신호 타워 라이트 PCB 처리 장비 NG OK PCB 풀기
소개합니다
NG OK PCB Unloader는 자동화된 전자 제조 공정에서 생산 라인에서 결함 (NG) 및 좋은 (OK) 인쇄 회로 보드 (PCB) 를 배하하는 데 사용되는 장치입니다.
NG OK PCB Unloader의 주요 기능은 전자 탐지 시스템의 판단 결과에 따라 비자격 PCB (NG) 와 자격 PCB (OK) 를 분리하는 것입니다.그리고 그 후 가공 및 분류를 위해 생산 라인 밖으로 이동.
NG OK PCB Unloader는 보통 다음과 같은 특징과 기능을 가지고 있습니다.
1.부하 및 분리 기능: NG OK PCB Unloader는 생산 라인에서 컨베이어 벨트 또는 다른 컨베이어 시스템에서 PCB를 부하하는 자동 기계 장치를 사용합니다.그것은 전자 검사 시스템의 결과에 따라 각각 다른 출구 또는 저장 구역으로 비자격 PCB 및 자격 PCB를 보낼 수 있습니다..
2분류 및 분류 기능: NG OK PCB Unloader는 미리 설정된 규칙에 따라 결함 (NG) 및 좋은 (OK) PCB를 분류하고 저장할 수 있습니다.그것은 PCB에 로고를 기반으로 해당 저장 장소 또는 매출로 PCB를 보낼 수 있습니다.전자 테스트 결과 또는 다른 표준.
운송 및 스택: NG OK PCB Unloader는 일반적으로 PCB를 배하한 후 운송하고 스택 할 수있는 기능을 가지고 있습니다.그것은 후속 처리 및 관리를 용이하게 하기 위해 특정 스파킹 방식으로 PCB를 배치 할 수 있습니다..
3속도와 정확성: NG OK PCB Unloader는 PCB를 빠르고 정확하게 짧은 시간 내에 풀고 분리 할 수있는 고속하고 정확한 작동을 특징으로합니다.이는 생산 효율성을 향상시키고 제조 과정에서 인적 오류를 줄이는 데 도움이됩니다..
4다른 장비에 연결: NG OK PCB Unloader는 일반적으로 전자 검사 시스템, PCB 스택어, 저장 시스템 등과 같은 다른 자동화 장비 및 시스템에 연결 될 수 있습니다.이러한 연결은 전체 제조 과정을 보다 일관성 있고 효율적으로 합니다..
사양
| 모델 | HS-NK |
| PCB 차원 | 50*50~350*250mm |
| 매거진 크기 | 355*320*565mm |
| PCB 로딩 시간 | 약 6초 |
| 매거진 교체 시간 | 30대 |
| 전원 공급 | AC100-230V, 단일 단계, 최대 300A |
| 공기 공급 | 4-6 바, 최대 10L/분 |
| 운송 높이 | 900±20mm |
| 운송 방향 | L에서 R,또는 R에서 L9 (선택) |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 상위 1pc, 아래 1pc, 또는 사용자 정의 |
| 발걸음 피치 옵션 | 1~4 ((10mm pitch) |
| 기계 차원 | 1460*1500*1200mm |
| 무게 | 약 210kg |
특징
1, 실제 색상 터치 스크린 제어
2, 파나소닉 PLC
3매거진 용량: 상위 1, 하위 1, 또는 사용자 정의
4, 선택적 사각지대: 10mm,20mm,30mm,40mm
5, PCB 운송 방향: L - R 또는 R - L,선택
6수동/자동 실행 모드 선택
7, 앞 레일 고정 또는 후레 레일 고정,선택
8SMT용 표준 높이 (920±20mm)
9, 타워 라이트 디스플레이
10, SMEMA 신호
