| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-SZ350 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

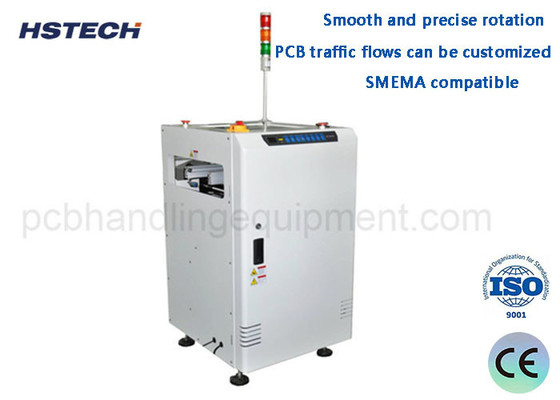

3 컬러 타워 라이트 90 180도 PCB 회전 컨베이어 PCB 처리 장비 PCB 흐름 방향
소개합니다
PCB 턴 컨베이어는 전자 제조 과정에서 생산 라인에서 인쇄 회로 보드 (PCB) 의 전송 방향을 회전하거나 변경하는 데 사용되는 장치입니다.
다음은 PCB 곡선 컨베이어에 대한 일반적인 소개입니다.
기능: PCB 회전 컨베이어의 주요 기능은 PCB 생산 라인에서 스티어링을 달성하거나 전송 방향을 변경하는 것입니다.그것은 특정 생산 필요를 충족시키기 위해 한 전송 방향에서 다른 PCB를 전송하는 데 사용됩니다..
회전 방법: PCB 회전 컨베이어는 일반적으로 컨베이어 벨트와 같은 전송 장치를 사용합니다.롤러 또는 체인, 전송 메커니즘의 모양과 레이아웃을 조정하여 PCB 보드를 한 방향에서 다른 방향으로 돌리는 것그것은 직각 회전, 곡선 회전 또는 다른 특정 각 회전을 달성 할 수 있습니다.
변속기 조정:PCB 회전 컨베이어는 일반적으로 PCB 보드의 크기와 생산 필요에 따라 전송 경로와 회전 각도를 유연하게 조정 할 수있는 조정 기능을 가지고 있습니다..
자동 작동: PCB 곡선 컨베이어는 일반적으로 센서, 모터 및 기타 장비를 통해 자동 작업을 수행하는 자동 제어 시스템으로 장착됩니다.그것은 원활한 전송 및 스티어링 기능을 달성하기 위해 다른 장비 또는 생산 라인과 동기화 될 수 있습니다.
안전 보호: 운영자의 안전을 보장하고 PCB 보드에 손상을 방지하기 위해 PCB 곡선 컨베이어는 일반적으로 보호 덮개와 같은 안전 장치가 장착됩니다.비상 정지 버튼 및 센서.
시스템 통합: PCB 곡선 컨베이어는 다른 전자 제조 장비 (인프린팅 기계, 배치 기계 등) 와 통합 될 수 있습니다.) 를 통해 완전한 자동화 생산 라인을 형성 할 수 있습니다..
특징
1, 내장 토크 제한 장치와 함께 폐쇄 설계 높은 수준을 보장
안전에 관한 것입니다.
2, 상위 안전 덮개는 하드웨어에 대한 각 접근을 위해 열 수 있습니다
유지보수
3, 친구 컨트롤 버튼을 사용.
4, 부드럽고 정확한 회전
5, 컨베이어 사이의 전송 간격을 최소화합니다.
6, PCB 트래픽 흐름은 사용자 정의 될 수 있습니다.
7, 부드럽고 평행 폭 조정 ((연두 나사).
8SMEMA 호환
사양
| 기능 | 이 단위는 생산 라인에서 PCB의 흐름 방향을 전환하는 데 사용됩니다 ((90도,180도,또는 270도) |
| 운송 높이 | 910±20mm |
| 운송 방향 | L~R, 또는 R~L |
| 사이클 시간 | 약 5초 |
| 철도 고정 변 | 앞면 |
| 전원 공급 | AC100-230V,50/60Hz,단단 단계 |
| 공기 압력 | 4-6bar |
| 공기 소비 | 최대 10L/분 |
| PCB 두께 | 분 0.4mm |
| 신호 | SMEMA |
| 모델 | HS-SZ350 | HS-SZ460 |
| 효율적인 PCB 길이 | 50*50~450*350mm | 50*50~550*460mm |
| 기계 차원 | 700*750*1200mm | 840*890*1200mm |
| 무게 | 150kg | 180kg |
