| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-NK250 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

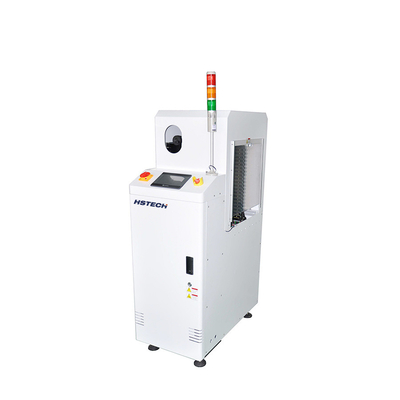

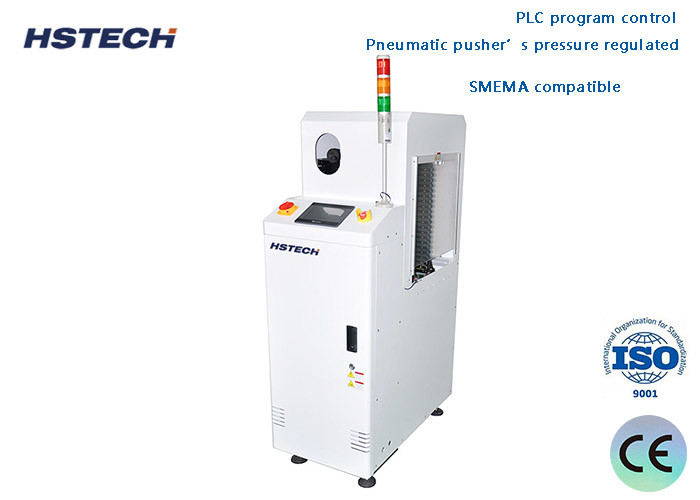

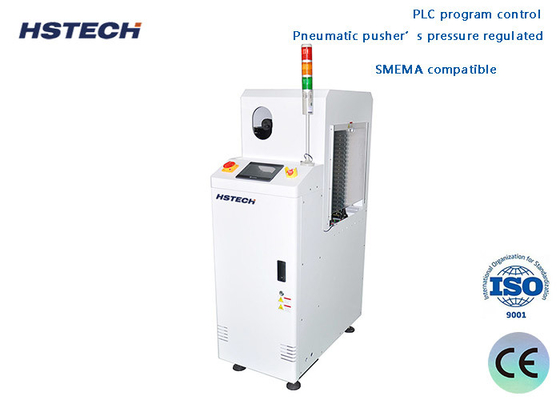

고품질 터치 스크린 PCB 처리 장비 SMEMA와 호환되는 PCB 버퍼
소개합니다
PCB 버퍼 (PCB buffer) 는 인쇄 회로 보드 (PCB) 의 전송 속도와 위치를 생산 라인에서 안정시키고 조정하는 데 사용되는 장치입니다. 전자 제조 공정에서 널리 사용됩니다.특히 PCB 조립 및 표면 장착 (SMT) 공정에서.
PCB 버퍼에 대한 일반적인 소개
1기능:PCB 버퍼 기계는 주로 생산 라인에서 너무 빠르고 느린 전송으로 인한 문제를 피하기 위해 생산 라인에서 PCB 보드의 전송 속도를 균형을 맞추고 조정하는 데 사용됩니다.그것은 생산 라인의 연속성과 안정성을 보장하기 위해 이전 프로세스에서 다음 프로세스로 PCB 보드를 전송하는 버퍼로 작용 할 수 있습니다.
2운송 제어: PCB 버퍼 기계는 컨베이어 벨트 또는 롤러와 같은 운송 시스템을 통해 PCB 보드를 한 장소에서 다른 곳으로 운송합니다.그것은 일반적으로 원활한 전송 및 PCB 보드의 위치를 보장하기 위해 전송 속도를 모니터링하고 조정하는 센서와 제어 시스템으로 장착됩니다..
3버퍼 조정: PCB 버퍼 기계는 생산 라인의 필요에 따라 버퍼의 길과 용량을 조정할 수 있습니다.이것은 다른 생산 속도와 PCB 보드 크기를 수용 할 수 있습니다..
4자동 작동: PCB 버퍼 기계는 일반적으로 자동 공급, 전송, 위치 및 방출을 포함하여 자동 작동 기능을 가지고 있습니다.이는 수동 작업을 줄이고 생산 효율성을 향상시킬 수 있습니다..
5.PCB 보호: PCB 버퍼는 일반적으로 PCB 보드의 손상이나 오염을 피하기 위해 전송 중 비 접촉 또는 낮은 접촉 방법을 사용합니다.
6시스템 통합: PCB 버퍼 기계는 다른 장비 및 생산 라인과 통합하여 완전한 자동 생산 시스템을 형성 할 수 있습니다.일반적으로 PCB 조립 장비와 함께 사용됩니다., 인쇄기, 용접 장비 등
특징
1- 친절한 소프트 터치 LED 막 제어 패널을 사용하십시오.
2FIFO, LIFO, 로더, 풀기, 거부 모드 선택
3빠르고 부드럽고 정확한 인덱싱
4매거진 정렬을 위한 공기 클램프.
5- 공기 압력 조절.
6제약 제도는 제공됩니다.
7추가 매거진 버퍼 용량은 요청에 따라 사용할 수 있습니다.
8- SMEMA 호환
기술 세부 사항
| 운송 높이 | 910±20mm |
| 운송 방향 | L~R, 또는 R~L |
| 보드 사이클 시간 | 약 20초 |
| 매거진 변화 | 약 30초 |
| 철도 고정 변 | 앞면 |
| 운영 측면 | 앞면 |
| PCB 두께 | 분 0.6mm |
| 피치 선택 | 1~4 ((10mm pitch) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 4-6Bar |
| 공기 소비 | 최대 10L/분 |
| 잡지 수 | 상단:1 잡지, 하단면:1 잡지 |
| 신호 | SMEMA |
| 옵션 | 1터치 스크린 제어 모드 2, 자동 너비 조절 3, 매거진의 양은 고객의 요구에 따라. |
사양
| 모델 | HS-HC250S | HS-HC330M | HS-HC390L | HS-HC460XL |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 매거진 크기 | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 기계 차원 | 1250*1200*1600mm | 1460*1360*1600mm | 1610*1480*1600mm | 1610*1620*1600mm |
| 무게 | 170kg | 230kg | 300kg | 330kg |
