| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-320 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

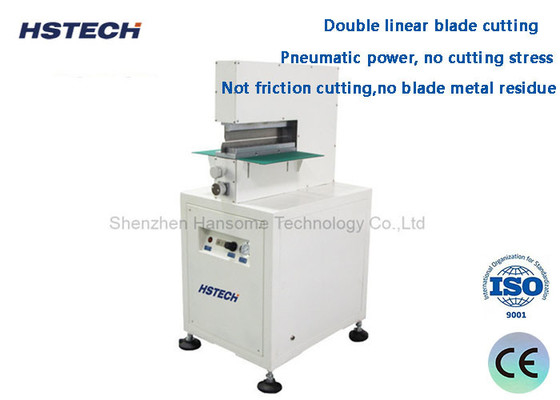

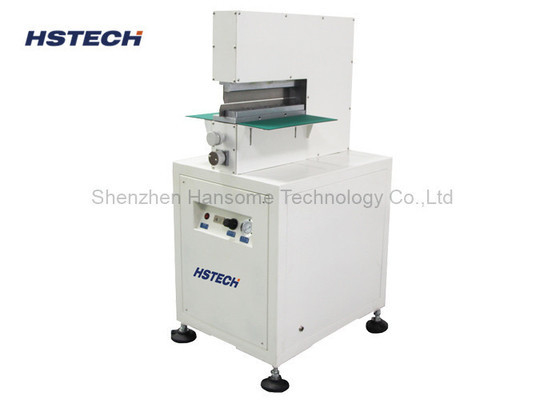

Pneumatic Power PCB Depaneling Equipment V Cut PCB Depanelizer Double Linear Blade Cuting (공압 전력 PCB 디패널링 장비) 두 개의 선형 블레이드 절단으로 PCB 디패널라이저
소개합니다
PCB 디파네일러 (PCB depaneler) 는 대형 인쇄 회로 보드 (PCB) 를 작은 크기의 개별 패널로 갈라내는 데 사용되는 장치입니다. 전자제품 제조 과정에서 중요한 도구입니다.전체 PCB 보드를 조립에 사용할 수있는 개별 회로 보드로 분리하는 데 사용됩니다..
특징 및 기능:
1절단 방법:PCB 대판 기계는 다른 절단 방법을 사용합니다. 일반적인 방법은 절단 블레이드, 톱 블레이드, V 칼, 레이저 절단 등입니다. 특정 절단 방법은 재료에 따라 다릅니다.PCB 보드의 두께와 요구 사항.
2자동 조작:판 분할 기계는 일반적으로 생산 효율성과 운영 편의성을 향상시키기 위해 자동 공급, 위치, 절단 및 배하를 포함한 자동 작동 기능을 갖추고 있습니다.
3위치 및 정렬:PCB 디펜러는 일반적으로 정확한 절단 위치와 각도를 보장하기 위해 위치 및 정렬 시스템을 갖추고 있습니다. 이것은 이미지 인식을 통해 달성 할 수 있습니다.센서 또는 기계적 클램핑.
4절단 정확도:PCB에는 작은 크기의 구성 요소, 라인 및 패드가있을 수 있기 때문에, 스플리터 (splitter) 는 스플리트 회로 보드의 품질을 보장하기 위해 고 정밀 절단 능력을 갖추어야합니다.
5PLC 제어:판 분할 기계는 일반적으로 프로그래밍 가능한 논리 제어 (PLC) 시스템으로 작동하고 제어되며, 다른 크기와 모양의 절단을 달성하기 위해 필요에 따라 프로그래밍 할 수 있습니다.
6절단 속도:슬립터의 절단 속도는 일반적으로 조절이 가능하며 최적의 생산 효율을 달성하기 위해 필요에 따라 조정 할 수 있습니다.
7안전 보호:운영자의 안전을 보장하기 위해 PCB 디펜러에는 일반적으로 보호 커버, 비상 정지 버튼 및 안전 센서와 같은 안전 장치가 장착됩니다.
특징
1, 이중 선형 블레이드 절단, smd 얇은 보드, 알루미늄 보드, 그리고 모든 종류의 두께의 보드, 절단 범위 2mm 미만, 안전 문제가 없습니다.
2, 500uE 이하의 내부 스트레스를 낮추고, 손상으로부터 구성 요소를 보호.
3마찰 절단도 잎 금속 잔해도 없습니다.
4, Pneumatic 전력, 절단 스트레스가 없습니다.
5위쪽과 아래쪽 블레이드 둘 다 조절할 수 있습니다.PCB 두께에 따라 간격을 조정하기 위해 손잡이를 사용하십시오.
사양
| 모델 | HS-320 |
| 효율적인 절단 길이 | 350mm ((대 크기는 사용자 정의가 필요합니다) |
| 기계 크기 | 650*500*1130mm |
| 공기 압력 | 0.5~0.7Mpa |
| 상부 부품 높이 | 39mm (최대) |
| 아래쪽 구성 요소 높이 | 19mm (최대) |
| PCB 두께 범위 | 0.1-2.0mm (V-구멍과 함께)0.1-1.0mm (V 굴레 없이) |
| 공기 소비 | 200-400 ((L/min) |
| 무게 | 200kg |

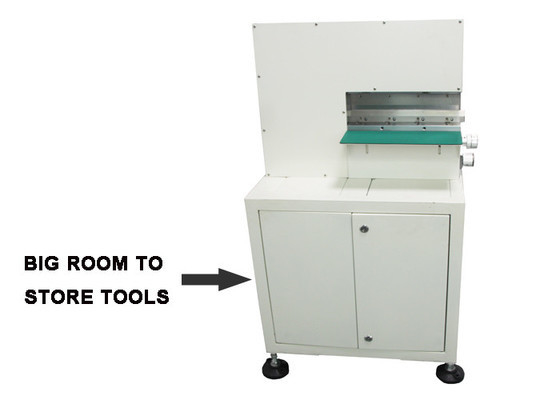

큰 방으로 많은 도구를 저장 할 수있는 특수 설계
카운터와 큰 사이즈 공기 실린어
