| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-S5331R |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

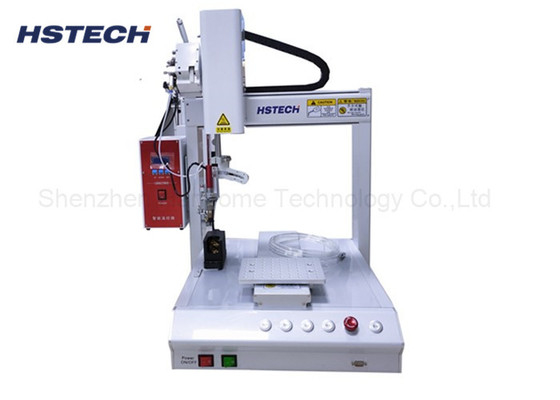

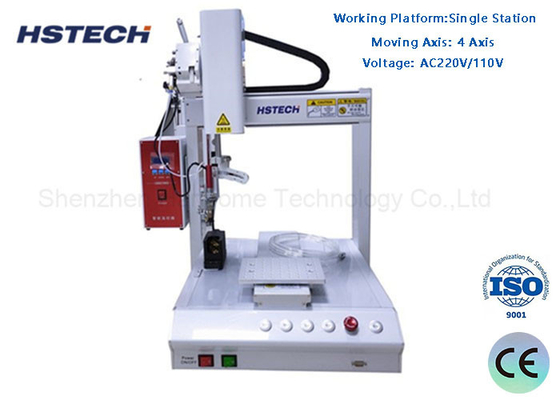

단일 작업 스테이션 360도 테이블 톱 솔더링 로봇
소개합니다
자동 용접 로봇 자동화 된 장비입니다. 용접 작업을 수행하는 데 사용되는 로봇 시스템입니다.산업 생산에서 정확하고 안정적인 용접 과정.
장비 구조
로봇 팔: 유연한 움직임과 용접 경로를 위해 여러 관절과 자유도가 있습니다.
용접 도구: 일반적으로 용접 권총 또는 용접 지그로 용접 활 또는 용접 압력을 공급합니다.
제어 시스템: 로봇의 움직임과 용접 작업을 제어하고 안내하기 위한 로봇 컨트롤러와 프로그래밍 소프트웨어를 포함한다.
인식 시스템: 시각 시스템, 힘 센서 등을 포함할 수 있습니다.용재의 위치와 용접 과정 중에 실시간으로 용접의 모양과 같은 정보를 감지하고 조정하는 데 사용됩니다..
작동 원리
계획 및 프로그래밍: 특수 소프트웨어를 사용하여 용접 작업을 계획하고 프로그램하고 용접 경로, 용접 속도, 용접 매개 변수 등을 결정합니다.
로봇 움직임: 프로그래밍 지침에 따르면 로봇 팔은 자동으로 용접 경로를 실행하고 관절 운동과 축적 움직임을 통해 용접 작업을 실현합니다.
용접 작업: 로봇은 용접 도구를 제어하여 용접 활을 사용하거나 용접 압력을 가하여 용접 재료 (예: 용접 와이어) 를 작업 조각에 연결합니다.
실시간 조정: 센서 시스템의 피드백과 제어 시스템의 조정으로로봇은 가열 과정 중 위치와 강도와 같은 매개 변수를 감지하고 조정할 수 있으며 가열 품질과 안정성을 보장합니다..
작업 완료: 용접 작업이 완료되면 로봇은 용접 작업을 중지하고 다음 작업 또는 다른 작업을 기다립니다.
기능 및 특징
높은 정확성 및 반복성: 용접 로봇은 반복 작업 중에 일관된 용접 품질을 유지하여 높은 정확성 운동과 용접 작업을 수행 할 수 있습니다.
효율적 인 생산: 수동 용접과 비교하면 용접 로봇은 연속적이고 고속의 용접 작업을 달성하여 생산 효율과 용량을 향상시킬 수 있습니다.
유연한 적응력: 용접 로봇은 일반적으로 유연한 프로그래밍 기능을 가지고 있으며 다른 용접 경로, 작업 조각 모양 및 용접 요구 사항에 적응 할 수 있습니다.그리고 다양한 용접 용도에 적합합니다..
안전: 용접 로봇은 주변 인력과 장비를 모니터링하고 보호 할 수있는 안전 제어 시스템을 갖추고 있으며 작업 환경의 안전성을 향상시킵니다.
데이터 기록 및 분석: 용접 로봇은 일반적으로 용접 과정에서 데이터를 수집하고 품질 분석 및 결함 진단 작업을 수행 할 수있는 데이터 기록 및 분석 기능을 가지고 있습니다.
특징
1, 자동 용접, 자동 청소, 자동 연소 등과 같은 한 단계의 완전한 자동 작동.
2, 모든 구성 요소와 삽입 구성 요소 용접에 적합합니다.

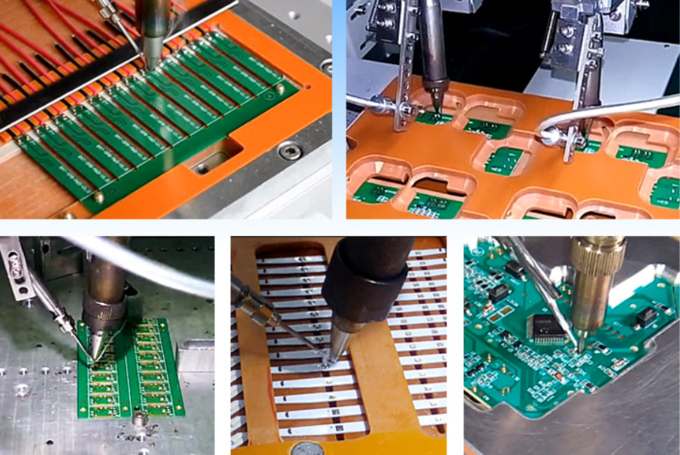

3, 스팟, 드래그, 원, 곡선 및 기타 불규칙한 용접 PCB 패널에 사용할 수 있습니다.
4, 이중 용접 끝, 이중 작업 스테이션, 순환 작업에서 높은 효율성, 항상 작동 유지 기계.
5, 정밀 틴 볼륨 제어& 일관성 용접, 수동 용접에 비해 적어도 30% 틴 볼륨을 절약 할 수 있습니다.
6, 고품질 난방 및 온도 조절기, ±2°C의 온도 정확성
7, 연소 정화 필터 시스템, 용접 철의 수명을 연장, 용접 품질을 향상.
8, 자동 청소 기능을 가진 기계, 더 안정적인 용접 처리, 용접 철의 수명을 연장 할 수 있습니다.
사양
| 모델 | HS-S5331R |
| 전압 | AC110V/220V,50/60Hz |
| 작업 범위 X/Y1/Y2/Z | 500*300*300*100mm |
| R축 | 360도 |
| X/Y1/Y2/Z 이동속도 | 최대 300mm/s |

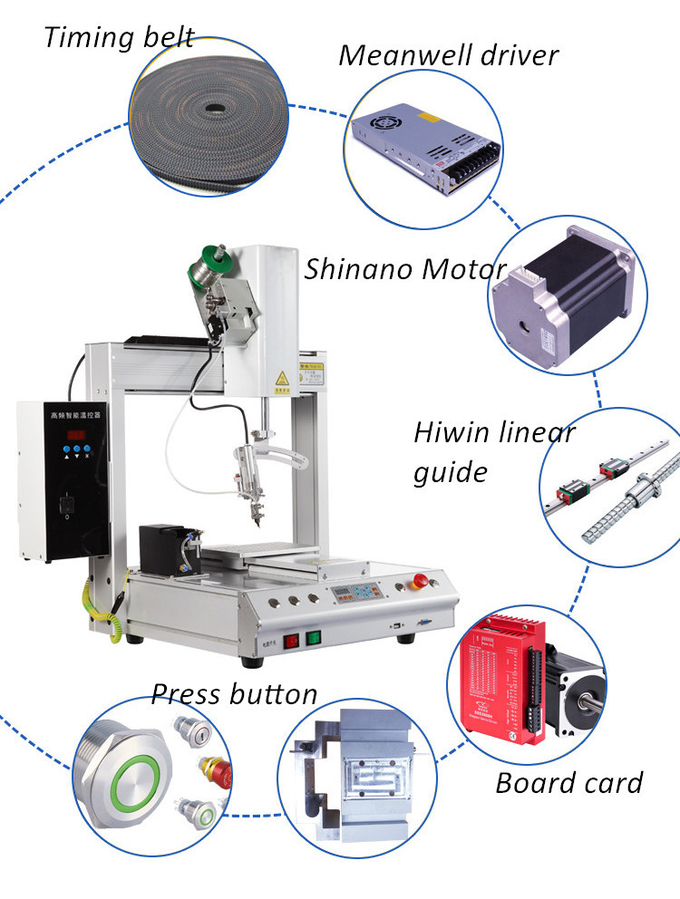

| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 |

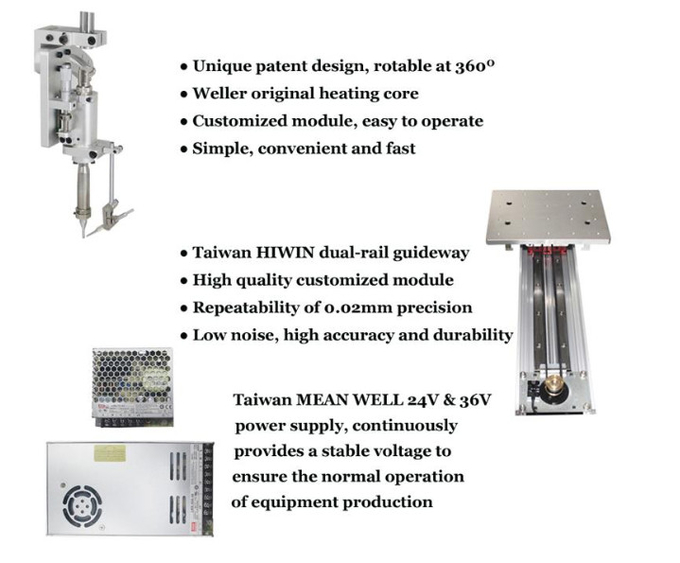

| 선형 가이드 | 타이완 브랜드 고 정밀도 가이드 |
| 반복 정확성 | ±0.02mm |
| 프로그래밍 | 수동 프로그래밍 |
| 제어 시스템 | 제어판 |
| 프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
| 파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
| 문서 지원 | CAD |
| 철 캔 청소 | 공기 정화/공압 |
| 외부 인터페이스 | USB+RS232 |
| 용접 방법 | 톱/드래그 용접 |
| 무게 | 85kg |
| 기계 차원 | 680*585*800mm |
