| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-DS400 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

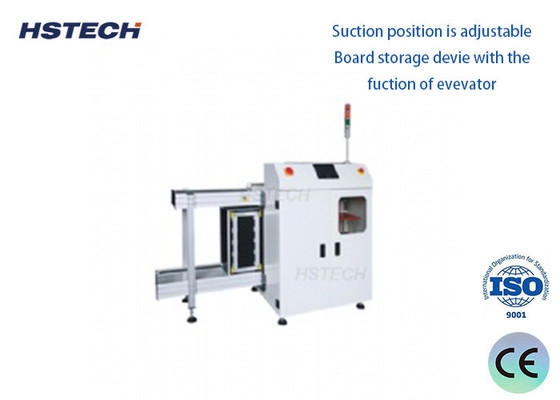

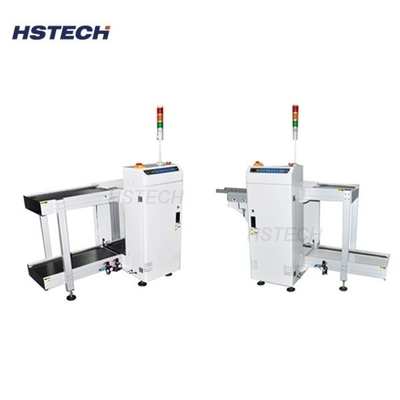

알루미늄 구조 파나소닉 PLC 제어 PCB 맨 보드 디스택커
소개합니다
PCB 로더 (PCB Loader) 는 전자 제조에서 입력 위치에서 생산 라인까지 인쇄 회로 보드 (PCB) 를 자동으로 로드하는 데 사용되는 장치입니다.로딩 기계의 주요 목표는 생산 라인의 효율성과 자동화 수준을 향상시키는 것입니다..
다음은 PCB 로딩 기계의 몇 가지 특징과 작동 원칙입니다:
자동 로딩: PCB 로딩 기계는 일반적으로 입력 위치 (스택러, 컨베이어 벨트 등) 에서 처리 할 PCB를 얻을 수있는 자동화 기능을 가지고 있습니다.) 를 자동으로 다음 제조 과정 또는 장비로 전송합니다..
1정렬 및 위치: 보드 로더는 PCB를 정렬하고 위치하여 다음 프로세스 단계에 필요한 곳에 정확하게 배치되도록합니다.이것은 일반적으로 정렬 가이드를 사용하여 달성됩니다., 센서 또는 비전 시스템
2전송 방법: PCB 로딩 기계는 다양한 전송 방법을 사용할 수 있습니다. 예를 들어 공기 추진 막대, 컨베이어 벨트, 사슬, 로봇 팔 등.필요에 따라 입력 위치에서 목표 위치로 PCB를 이동.
3효율성 및 라인 통합: 로딩 기계는 생산 라인의 효율성 및 전체 자동화를 높이기 위해 설계되었습니다.그것은 다른 생산 장비와 원활하게 통합 될 수 있습니다 (예: 배치 기계, 파동 용접 기계 등) 를 통해 자동 PCB 처리 프로세스를 구현 할 수 있습니다.
4다재다능성: 일부 고급 PCB 로딩 기계는 다재다능하며 다양한 크기, 모양 및 PCB 유형을 수용 할 수 있습니다.그들은 빠르게 조정 될 수 있습니다. 그리고 필요에 따라 설정되어 다양한 제품의 생산 요구 사항을 충족시킬 수 있습니다..
PCB 로딩 기계의 장점은 다음과 같습니다.
1생산 효율성을 향상: 자동 PCB 로딩 프로세스는 생산 라인의 효율성을 크게 향상시키고 노동 입출력 및 처리 주기를 줄일 수 있습니다.
2운영 오류를 줄이십시오: 판 로딩 기계의 자동 작동은 인간의 오류를 줄이고 처리 정확성과 일관성을 향상시킬 수 있습니다.
3.노동비 절감: 판 로딩 머신을 사용하면 수동 작업의 필요성을 줄일 수 있으며 이로 인해 노동 비용을 줄일 수 있습니다.
특징
1파나소닉 PLC 프로그램 제어
2전통적인 LED 버튼 컨트롤
3스메마 신호 연결
4, PCB 두께를 수동으로 조절합니다.
5, 손으로 크랭크 PCB 너비 조정.
6, LED 표시등 상태
7, 알루미늄 구조, 이동을 방지하기 위해 무거운 바닥 설계.
8, 전달 모드가 제공됩니다.
9제품 라인을 바꾸는 데는 10초밖에 걸리지 않았습니다.
10, 끊이지 않는 로딩.
11, ESD 운송 벨트
12, 자동 프로그래밍 기계 오류 표시,각 오류는 다른 코드를 가지고,각 코드는 기계 문 뒷면에 붙여진 관련 유지 보수 지침을 가지고
사양
| 기능 | 하류 기계 신호를 받은 후 SMT 라인에 벗은 PCB를 로딩하는 데 사용됩니다. |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 |
| PCB 두께 | 00.6~4.0mm |
| PCB 구성 요소 높이 | ±35mm |
| PCB 공급 시간 | 약 10초 또는 지정 |
| 보드 무게 | ≤3kg |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 0.6Mpa |
| 공기 소비 | <20L/min |
| 신호 | SMEMA |
| 모델 | HS-DS400 | HS-DS530 |
| 효율적인 PCB 길이 | 50~400mm | 50~530mm |
| 운송 PCB 너비 | 50~400mm | 50~500mm |
| PCB 두께 | 분 0.6mm | 미니 1.0mm |
| 기계 차원 | 503*770*1200mm | 600*920*1200mm |
| 무게 | 110kg | 130kg |
포장 에 관한 것
