| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-330BC |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

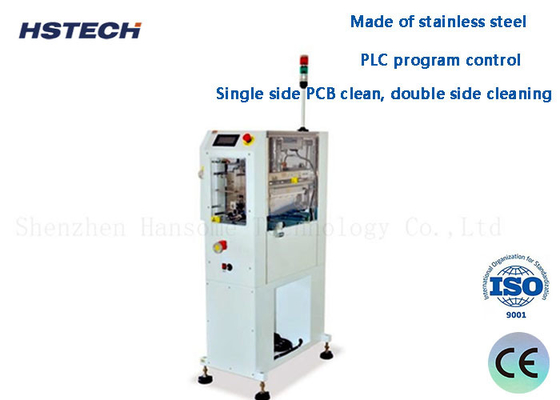

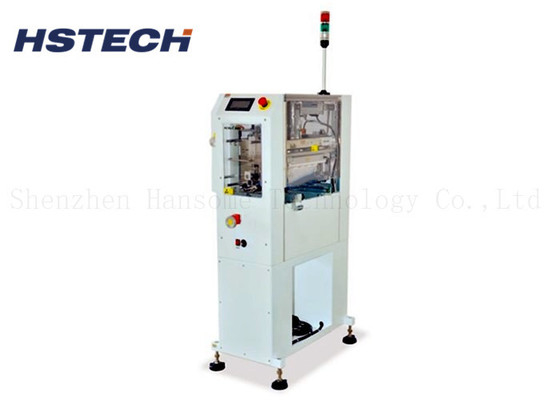

신호 및 이중 측면 PCB 청소 SMT 청소 장비 PCB 표면 먼지 청소기 ESD 브러쉬
소개
이 기계는 SMT 생산 라인에서 자동 PCB 청소 기계입니다. PCB 표면의 먼지, 정적 및 기타 더위를 청소하는 데 사용됩니다.
PCB 로더와 스크린 프린터 사이에 사용된 기계, 또한 컨포멀 코팅 장비 이전에도 사용되었습니다.왜냐하면 그것은 용접 전에 PCB를 청소하기 때문입니다., 그래서 용접 도중 및 후에 결함이 사전에 제거 될 것입니다.
특징
1, 전체 기계는 스테인리스 스틸로 만들어집니다.
2PLC 프로그램 제어
3, 2 PC 키엔스 브랜드 이온 풍선 바 (ionizer), 2 PC 스티커 롤러, 1 PC 접착 롤러 전체 청소 프로세스를 위해 결합.
4, PCB에 전기 정성을 청소하기 위해 이온화 사용.
5, 접착 롤러와 스티커 롤러는 함께 먼지를 청소합니다.
6, 직선 청소, 상류 기계는 PCB 로더, 하류 기계는 스크린 프린터입니다.
7, 접착 롤러의 변경 및 유지 관리를 쉽게 하기 위해 도출 설계.
8, 표준 기계는 단일 측면 PCB 청소, 이중 측면 청소 프로세스는 선택적입니다.
9, PCB의 폭을 수동 조정, 자동 조정은 고객의 요청에 따라 제공됩니다.
9SMEMA 신호가 호환됩니다.
사양
| 모델 | HS-330BC | HS-460BC | ||
| PCB 차원 | (50*50) ~ ((460*330) | (50*50) ~ ((530*460) | ||
| 기계 차원 | 555*900*1350 | 555*1030*1350 | ||
| 무게 | 90kg | 110kg | ||
| PCB 두께 | 0.5~3.2mm |
| 전원 공급 | AC100~230V, 단일 단계, 300A |
| 공기 공급 | 0.4~0.6Mpa |
| ESD 브러쉬 | 최고 1 퍼센트 |
| 먼지 제거 스티커 롤러 | 상위 2 pc |
| 접착 롤러 | 최고 1 퍼센트 |
| 진공 장치 | 1pc |
| 이온 풍선 막대 (이온화) | 2개, 일본에서 가장 좋은 품질의 Keyence 브랜드 |
| 먼지 수집기와 함께 | 네 |
| 컨베이어 레일 조정 | 크랭크 휠 |
| 고정 철도 | 전면 고정 |
| 운송 속도 | 0~9m/min, 조절 가능 |
| 운송 높이 | 표준 900±20mm |
| 방향 | L에서 R로, 또는 R에서 L로,선택 |
| 사이클 시간 | 약 8초 |
| 신호 | 스메마 |
왜 PCB 청소기가 필요해요?
PCB는 공장을 떠날 때 엄격하게 청소되지 않았으며 PCB 표면, 가장자리, 구멍 등에 많은 양의 잔해와 먼지가 남아있었습니다.
PCB는 가공 중에 쉽게 정적 전기를 생성하여 SMT 과정에서 정적 손상을 유발하거나 먼지를 흡수 할 수 있습니다.
먼지와 같은 외부 물질은 가상의 용접, 빈 용접, 부품 변형 및 기울기와 같은 인쇄 및 열 열이 좋지 않은 용접을 유발할 수 있습니다.PCB 청소는 결함 제품 생산을 예방하고 줄일 수 있습니다., 품질을 향상시키고 제품의 신뢰성을 향상시키는 목적을 달성합니다.
작업 도면
포장 에 관한 것
