| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-LD330 |
| 모크: | 1SET |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

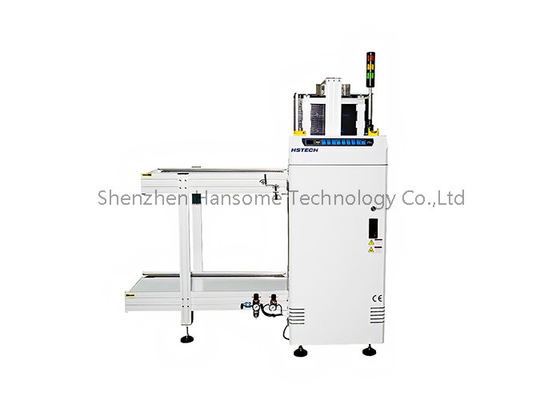

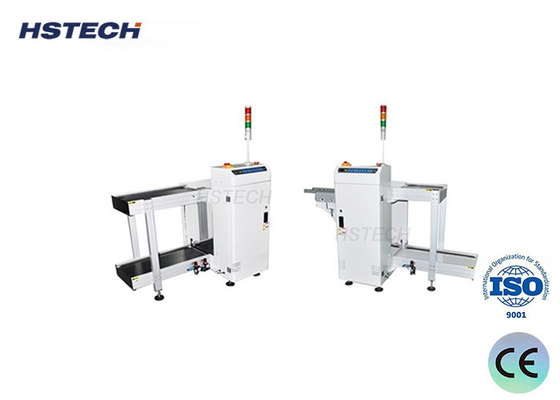

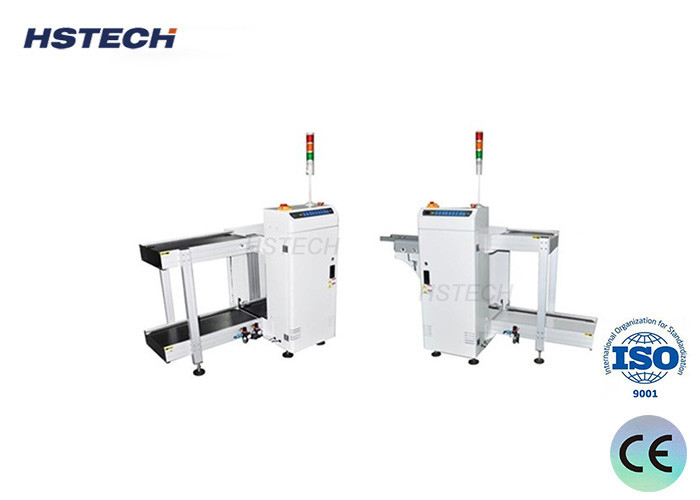

높은 효율성 SMEMA 신호 PCB 로더 처리 기계
소개
PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rack. 이 기계는 볼 스크루와 마이크로 제어 시스템을 채택, 전체 기계가 안정적으로 실행되고 정확하게 전송. 운영 제어 패널은 진정한 색상 터치 화면을 채택,직관적으로 작동하고 사용하기 쉬운그것은 노동 비용을 크게 줄이고 효율성을 제공하는 단면 또는 쌍면 회로 보드의 반복 운송에 적합합니다.
적용
이 단위는 PCB를 로딩하고 SMT 생산 라인에 PCB를 운송하는 데 사용됩니다.
특징
1, 모듈 설계
2, 안정성 강화 견고한 설계.
3경제적인 디자인 팔 테스트
4, 상단 및 하단 공기 클램프 매거진 래크를 고정.
5, 로딩 & 로딩 도중 PCB 파열 보증 없습니다.
6SMEMA 호환
사양
| 제품 이름 | PCB 로더 기계 |
| 운송 높이 | 910±30mm |
| PCB 로딩 시간 | 약 6초 |
| 매거진 교체 시간 | 약 30초 |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 (또는 지정) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 공기 압력 | 4-6bar |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 위쪽: 1 pc, 아래쪽: 2 pc |
| 피치 선택 | 1~4 ((10mm pitch) |
| 컨베이어 속도 | 0.5~20M/min 또는 맞춤형 |
| 신호 | SMEMA |
모델 선택
| 모델 | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 기계 크기 | 1400*800*1200mm | 1650*880*1200mm | 1800*940*1200mm | 1800*1010*1200mm |
| 매거진 크기 | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| 무게 | 140kg | 180kg | 220kg | 260kg |
주의
1장비의 전원을 끄거나 처음으로 자동 작동을 시작하기 전에 리프팅 테이블이 위치로 이동하도록하십시오.
2사용 중 머리와 손을 기계에서 멀리하십시오.
3. 광학 축을 오일하고 사슬에 부품 램프에 잔해를 청소합니다.
제어 버튼과 전기 상자
포장 에 관한 것
