| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-SZ350 |
| 모크: | 1SET |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

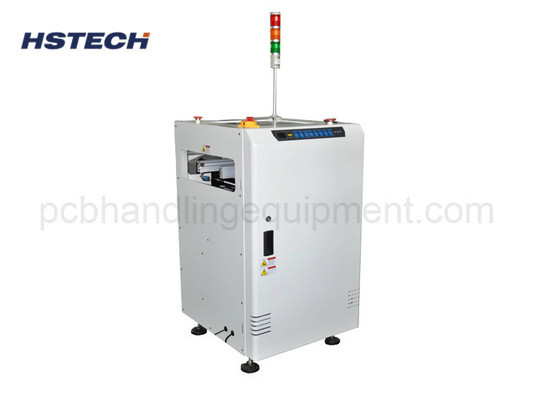

터치 스크린 90 180 270 ° PCB 처리 장비 SMEMA와 호환되는 회전 컨베이어
소개합니다
작동 원리
The trolley docks with the host machine and connects the PCB and puts it in place → the track retracts into place → 90 degrees rotates accurately into place → the track extends forward and is in place → the board is taken out and completed → the track is retracted and in place → 90 degree rotation → the track is extended and in place to wait for the connection plate.
다양한 비 표준 모델은 사용자에 따라 사용자 정의 할 수 있습니다
선택의 이유: PCB 흐름 방향이 변경되고, 필터링되고, 전환되어야 하며, 두 개의 라인이 하나로 합쳐져야 합니다.이 장비는 순수 자동화 장비 인력을 절약하고 생산 비용을 줄이기 위해 설계되었습니다.
l 다양한 SMT, DIP 또는 조립 생산 라인의 완전 자동 90도 회전 도킹에 적합합니다.
이 기계는 두 가지 모드를 가지고 있습니다: 통과 및 회전.한 번의 클릭 변환과 두 모드 사이의 변환은 매우 편리하고 쉽게 인간-기계 인터페이스에서 단순히 작동함으로써 실현 될 수 있습니다횡단 및 코너 기능은 동시에 선택되면 NG & OK 제품을 스크린하는 데도 사용할 수 있습니다.
l 국제 브랜드의 공기 부품과 합리적인 구조를 사용하여 기계 부품과 전체 사용 수명이 크게 연장됩니다.
l 고성능 PLC 제어기를 채택하여 안정적인 작동과 더 강력한 반전자기 간섭 능력을 갖추고 있습니다.
큰 화면 인간-기계 인터페이스, 인간-기계 대화는 매우 편리하고 간단하며 생산 중에 상태 모니터링은 명확합니다.
l 고 정밀 공 나사 + 정밀 선형 베어 + 고 강도 단단한 크롬 막대 + 단계 모터, 기계는 높은 반복성 + 중복 오류가 없습니다.
l The entire machine frame adopts δ2MM cold-rolled steel plate laser processing + CNC stamping + carbon dioxide protection welding + plastic spraying process + fine assembly process to create high-quality production equipment.
l 산업 표준 신호가 장착된 표준: 다른 장비와 온라인으로 자동으로 작동 할 수있는 SMEMA;
특징
1- 펌프와 함께 펌프
안전에 관한 것입니다.
2. 상위 안전 덮개는 하드웨어에 대한 각 접근을 위해 열 수 있습니다
유지보수

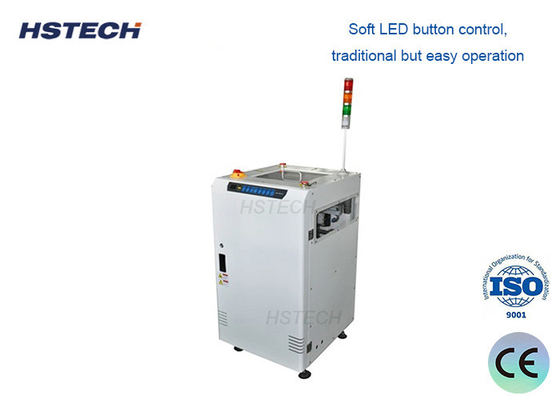

3- 친구 컨트롤 버튼을 사용하세요.
4부드럽고 정확한 회전
5- 컨베이어 사이의 전송 간격을 최소화.
6PCB 트래픽 흐름은 사용자 정의 될 수 있습니다.
7부드럽고 평행 너비 조정 (연두 나사)
8.SMEMA 호환
사양
| 기능 | 이 단위는 생산 라인에서 PCB의 흐름 방향을 전환하는 데 사용됩니다 ((90도,180도,또는 270도) |
| 운송 높이 | 910±20mm |
| 운송 방향 | L~R, 또는 R~L |
| 사이클 시간 | 약 5초 |
| 철도 고정 변 | 앞면 |
| 전원 공급 | AC100-230V,50/60Hz,단단 단계 |
| 공기 압력 | 4-6bar |
| 공기 소비 | 최대 10L/분 |
| PCB 두께 | 분 0.4mm |
| 신호 | SMEMA |
| 모델 | HS-SZ350 | HS-SZ460 |
| 효율적인 PCB 길이 | 50*50~450*350mm | 50*50~550*460mm |
| 기계 차원 | 700*750*1200mm | 840*890*1200mm |
| 무게 | 150kg | 180kg |
제품 세부 정보
