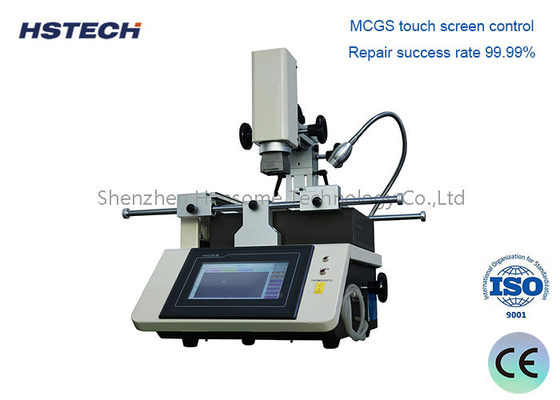

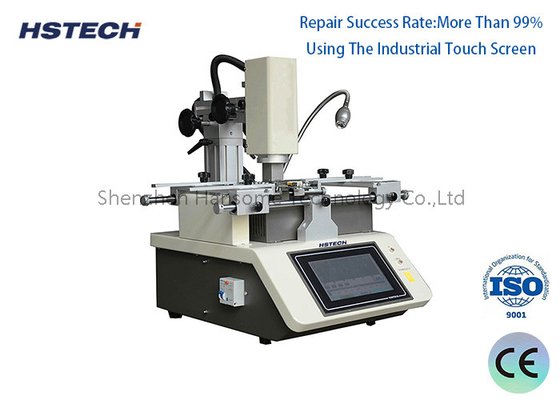

고 정밀 BGA 재작업 스테이션, 장착 정확도 ±0.01mm 및 CCD 컬러 광학 정렬 시스템

브랜드 이름:	HSTECH
모델 번호:	HS-700
모크:	1 세트
가격:	negotiable
지불 조건:	T/T, 서부 동맹
공급 능력:	달 당 100개 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

제품명:

휴대폰 BGA 재작업 스테이션

보증:

1년

제어:

터치 스크린

PLC:

미쓰비시

릴레이 브랜드:

슈나이더

광전스위치:

오므론

재료:

알루미늄 합금

상태:

새로운

두께:

0.3 - 5mm

신호:

smema

애플리케이션:

전자 조립

색상:

은

제어 시스템:

PLC

OEM/ODM:

사용 가능

총 전력:

2600w

전원공급장치:

AC220V

공기압:

4-6bar

장착 정확도:

±0.01mm

유형:

오토매틱

무게:

30kg

포장 세부 사항:

나무로 된 패키지

공급 능력:

달 당 100개 세트

강조하다:

±0.01mm 장착 정확도 BGA 재작업 스테이션

CCD 컬러 광학 정렬 시스템 BGA 재작업 스테이션

±1℃ 온도 정확도 BGA 재작업 스테이션

제품 설명

휴대 전화 BGA 재작업용 고 정밀 스텝 모터 CCD 색 정렬 시스템

이 첨단 BGA 재작업 스테이션은 휴대 전화 메인보드 수리를 위한 고 정밀 광학 정렬 기술을 갖추고 있습니다.스테핑 모터와 CCD 컬러 광 시스템을 사용하여 특별한 장착 정확도를 달성합니다..

제품 개요

BGA 재작업 스테이션은 광학 정렬 및 비 광학 정렬 시스템으로 분류됩니다. 광학 정렬은 정확한 부품 배치를 위해 스플릿 프리즘 이미징 모듈을 사용합니다.비 광학 정렬은 PCB 보드 실크 스크린 표시와 시각 정렬에 의존합니다..

기술 사양

모델	HS-700
전원 공급	AC 100V / 220V±10% 50/60Hz
전체 전력	2600W
히터 전력	상위 히터 1200W (최대), 하위 히터 1200W (최대)
전기 부품	운전 모터 + 스마트 온도 컨트롤러 + 컬러 터치 스크린
온도 조절	고정도 K 센서 + 닫힌 루프 제어 + 독립 온도 조절기 (±1°C 정밀)
센서	1개
위치 설정 방법	V 모양 PCB 지원 + 외부 보편적 고정 장치 + 레이저 센터링 및 위치 설정
전체 차원	L450mm × W470mm × H670mm
PCB 크기 범위	최대 140mm × 160mm, 최소 5mm × 5mm
BGA 크기 범위	최대 50mm × 50mm, 최소 1mm × 1mm
PCB 두께	0.3~5mm
정확성 을 높이는 것	±0.01mm
기계 무게	30kg
최대 칩 무게	150g
작업 방식	다섯: 반자동 / 수동 / 제거 / 장착 / 용접
적용	칩/전화 메인보드 수리

주요 특징

융통성 있는 작동을 위한 5가지 다양한 작업 모드
명확한 시각 피드백을 위한 15" HD LCD 모니터
7인치 HD 컬러 터치 스크린
정밀 위치 설정을 위한 정밀 스텝 모터
뛰어난 정확성을 위한 CCD 컬러 광학 정렬 시스템
±1°C 내 온도 정확도
장착 정밀도 ±0.01mm
수리 성공률: 99%+
단일 칩 제어의 독립적 연구 및 개발

BGA 재작업 작업 스테이션은 BGA 패키지를 수리하기 위해 설계된 전문 용접 장비입니다. 자동 및 수동 구성으로 제공됩니다.이 지능형 장비는 다양한 BGA 부품 크기를 처리합니다., 수리 생산성과 성공률을 크게 향상시키고 운영 비용을 줄입니다.
