JUKI 2000 시리즈의 JUKI 504용 다재다능 정밀 세라믹 SMT 노즐

JUKI 2000 시리즈의 JUKI 504용 다재다능 정밀 세라믹 SMT 노즐

특징

1고품질 제조: 후지 노즐은 고품질과 신뢰성으로 알려져 있습니다. 그들은 고품질 재료로 만들어집니다.성능과 내구성을 보장하기 위해 정밀 처리 및 테스트를 거쳐야합니다.후지는 전자 제조 산업의 엄격한 요구 사항을 충족시키기 위해 신뢰할 수있는 노즐을 제공하도록 최선을 다하고 있습니다.
2다기능성: 후지 노즐은 광범위한 적응력을 가지고 있으며 다양한 크기와 유형의 구성 요소를 처리하는 데 사용할 수 있습니다. 그들은 다른 SMT 장비와 프로세스에 적합합니다.SMT 기계를 포함하여후지 노즐은 저항, 콘덴서, 칩 등 칩 유형의 구성 요소를 고르고 장착하는 데 사용할 수 있습니다.
3고 정밀 위치: 후지 노즐 디자인은 정확하고 우수한 위치 기능을 가지고 있습니다.그들은 인쇄 회로 보드에서 목표 위치에 정확하게 구성 요소를 선택하고 배치 할 수 있습니다이 고정확한 위치화는 생산 효율성과 품질을 향상시키는 데 도움이됩니다.
4. 빠른 교체: 후지 노즐의 디자인은 교체 및 유지 보수에 쉽습니다. 전자 제조 과정에서,조립 요구 사항 및 부품 유형에 따라 노즐을 교체해야합니다.후지 노즐의 빠른 교체 기능은 정지 시간을 줄이고 생산 효율성을 향상시킬 수 있습니다.

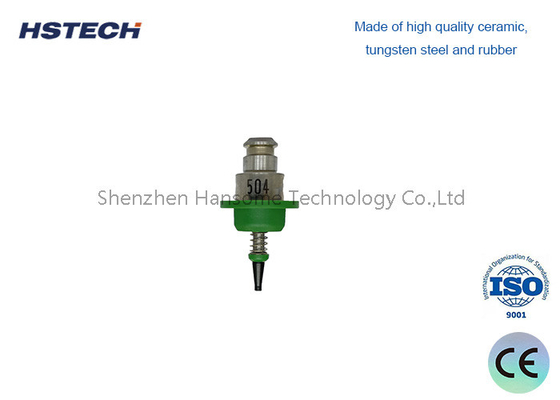

이 JUKI 504 노즐은 JUKI 2000 시리즈 칩 마운터에 사용되며 SMD를 선택하고 배치하기 위해 고품질의 세라믹, 텅스텐 스틸 및 고무로 만들어졌습니다.

사양

SMT (Surface Mount Technology) 노즐은 자동 SMT 장비에서 사용되는 중요한 부품입니다.그것의 주요 기능은 피더에서 표면 마운트 구성 요소를 제거하고 PCB 보드에 배치하는 것입니다흡수 노즐의 구조 원칙은 다음과 같습니다.

1팽창 원리: 흡수 노즐은 일반적으로 SMT 구성 요소를 흡수하기 위해 노즐 내부에서 마이너스 압력을 생성하거나 적용하는 팽창 원리를 채택합니다.일반적으로 흡입 노즐 내부에 구멍이 있습니다, 공기 소스와 진공 시스템에 연결됩니다. 흡수 요소가 필요할 때, 구멍에 부정적인 압력이 적용되며, 흡수 노즐은 부정적인 압력 환경을 만듭니다.

2흡입 컵 구조: 흡입 노즐의 끝은 일반적으로 수 개의 작은 구멍을 가진 흡입 컵으로 장착됩니다. 흡입 노즐 구멍에 부정적인 압력이 가해질 때,공기 흡입컵의 작은 구멍을 통해 빨려들게됩니다, 음압 흡수를 생성합니다. 흡입컵은 일반적으로 다양한 크기와 모양의 구성 요소를 수용하기 위해 부드러운 재료로 만들어집니다.

3접촉 원칙: 노즐의 흡입컵이 SMT 구성 요소의 표면과 접촉 할 때, 부정적인 압력으로 인해 흡입컵과 구성 요소 사이에 밀폐가 형성됩니다.구성 요소가 노즐에 단단히 흡수되도록 허용합니다.이 과정에서 노즐과 부품 사이의 접촉 힘은 부품의 손상을 피하는 동안 충분한 흡수 힘을 유지하면서 정확하게 있어야합니다.

JUKI 2000 시리즈 노즐 모델

E36087290A0 주키 노즐 500 ASSY10.0×0.5
E36007290A0 JUKI NOZZLE 501 조립 0.7 × 0.4
E36017290A0 JUKI NOZZLE 502 조립 O 0.7/O 0.4
E36027290A0 JUKI NOZZLE 503 조립 O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 조립 O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 조립 O 3.5/O 1.7
E36057290A0 JUKI NOZZLE 506 조립 O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 조립 O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 조립 O 9.5/O 8.0
