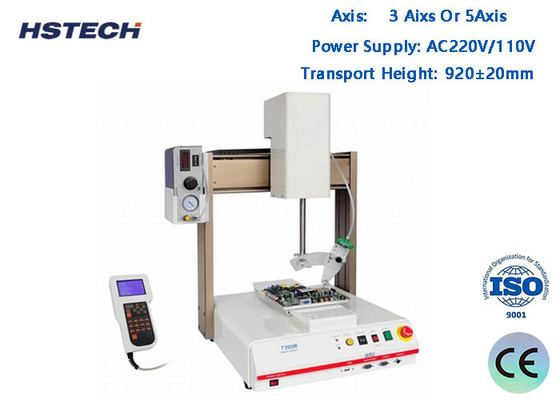

고속 애플리케이션을 위해 폭 조절을 갖춘 고급 3 축 선택 코팅 기계

제품 설명

고속 애플리케이션을 위해 폭 조절을 갖춘 고급 3 축 선택 코팅 기계

제품 도입

1. X, Y, Z 축 드라이브 플랫폼은 후지 서보 모터와 정밀 공 나사를 채택합니다.

2다양한 종류의 PCB에 대한 선택적 코팅을 달성합니다.

3직선, 원, 아크 코팅 및 분배.

4. 효과적이고 균일하게 코팅 가장자리 구성 요소, 스프레이 그림자 효과를 제거합니다.

5정확도: ±0.02mm

6고속, 높은 신뢰성, 높은 안정성 전송 및 제어 시스템.

72 밸브는 자동으로 분사 및 코팅 작업을 전환하여 고밀도 PCB 코팅 프로세스를 달성 할 수 있습니다.

8. 스마트 자동 너비 조정 기능 (자동으로 보드 너비 입력 후 조정).

기계 사양

제품 이름	선별형 모형 코팅 기계
모델	HS-CC300
변속기 높이	920±20mm
컨베이어 너비	50-450mm/또는 맞춤
전송	L가 R, 또는 R가 L
부품 높이	위아래 최대 100mm
PCB 보드 가장자리 크기	≥5mm
운송 속도	0-12000mm/min
3 축 구동 속도	800mm/s
반복 정확성	±0.02mm
저장 프로그램	최대 1000
전원 공급	AC220/110V
공기 압력	4kgf/cm2
접착기 탱크	10L, 수동 섞음
제어 모드	산업용 PC+모션 컨트롤 카드
선형 가이드 조정	지능 조정
프로그래밍 모드	수동 교육
통신 포트	SMEMA
조명원	자체적으로 장착된 조명원
탐지 조명 소스	자기장비
소프트웨어	윈도우 + 코팅 소프트웨어
운전 모터	스텝 모터 (2개)
3축 운전 모드	세르보 모터 + 스크루 드라이버 모듈 + 전기 실린더
고무 밸브 수	1개의 스프레이 밸브+ 1개의 분비 밸브
스프레이 너비	3~20mm
분사 방법	자동
전체 전력	2.6kW
기계체	스테인리스 스틸
기계 무게	600kg
기계 차원	1060x1200x1700mm
