PCB 취급 장비
Created with Pixso.

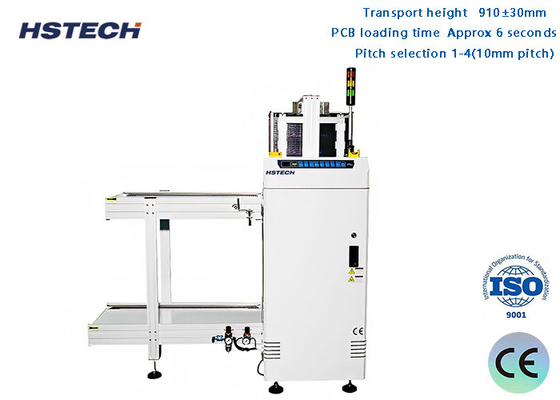

경제적인 디자인 팔 테스트 모듈 디자인 부드럽고 평행 폭 조정 PCB 매거진 로더

경제적인 디자인 팔 테스트 모듈 디자인 부드럽고 평행 폭 조정 PCB 매거진 로더

브랜드 이름: HSTECH
모델 번호: HS-LD250
모크: 1SET
가격: negotiable
지불 조건: D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 200개 세트
자세한 정보
원래 장소:
중국
인증:
CE
제품 이름:
Pcb 매거진 로더
수송 높이:
910±20mm
운송 방향:
L~R, 또는 R~L
보드 수집 시간:
약 20초
시간이 지남에 따라 잡지가 변경됨:
약 30초
트랙 고정 변:
전면
PCB 두께:
최소 0.6mm
피치 선택:
1~4 ((10mm pitch)
전원 공급:
220V,50/60Hz,±10%
힘:
0.05 kw
포장 세부 사항:
나무로 된 패키지
공급 능력:
달 당 200개 세트
제품 설명

특징

1, 모듈 설계

2, 안정성 강화 견고한 설계.

3경제적인 디자인 팔 테스트

4, 부드럽고 평행 폭 조정.

53개의 매거진 래프

6, 상단 및 하단 공기 클램프 매거진 래크를 고정.

7, 로딩 & 로딩 도중 PCB 파열 보증 없습니다.

8SMEMA 호환

기술 세부 사항

기능 이 단위는 PCB를 로딩하고 SMT 생산 라인에 PCB를 운송하는 데 사용됩니다.
운송 높이 910±30mm
PCB 로딩 시간 약 6초
매거진 교체 시간 약 30초
운송 방향 L~R, 또는 R~L
운영 전면 작업
철도 고정 변 앞면 (또는 지정)
전원 공급 220V,50/60Hz,±10%
공기 압력 4-6bar
PCB 두께 분 0.4mm
매거진 수 위쪽: 1 pc, 아래쪽: 2 pc
피치 선택 1~4 ((10mm pitch)
컨베이어 속도 0.5~20M/min 또는 맞춤형
신호 SMEMA

사양

모델 HS-LD250 HS-LD330 HS-LD390 HS-LD460
효율적인 PCB 길이 50*50~350*250mm 50*50~455*330mm 50*50~530*390mm 50*50~530*460mm
기계 크기 1400*800*1200mm 1650*880*1200mm 1800*940*1200mm 1800*1010*1200mm
매거진 크기 355*320*563mm 460*400*563mm 535*460*570mm 535*530*570mm
무게 140kg 180kg 220kg 260kg
