| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-S331R/HS-DS331R |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |

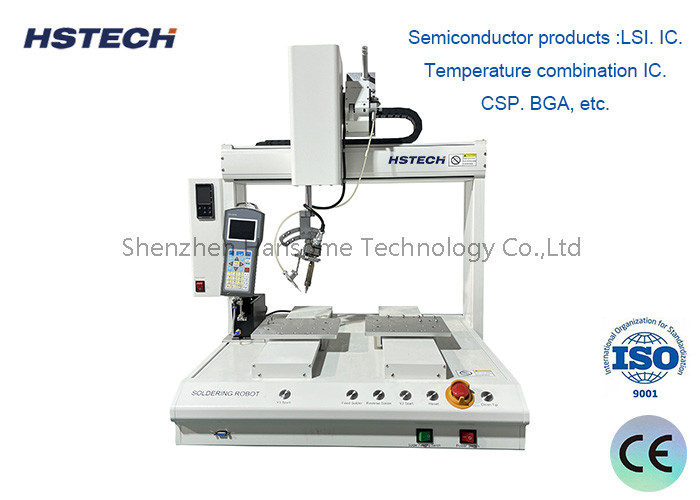

타이완 하이윈 선형 가이드 솔더 로봇 자동 청소 및 철 머리 정렬
소개
이 자동 데스크톱 유형의 용접 기계는 수동 프로그래밍을위한 교육 상자를 사용하여 고품질의 스테퍼 모터와 타이밍 벨트를 채택하여 기계를 운전하는 뜨거운 판매 제품입니다.기계는 단일 또는 doulbe 작업 스테이션의 옵션이 있습니다, 또한 여행 범위 표준은 300 * 300mm, 그것은 고객의 제품 요구에 맞게 사용자 정의 될 수 있습니다.
적용
1반도체 제품: LSI. IC. 온도 조합 IC. CSP. BGA 등
2광학 제품: 1등 카메라
3일반 성능 가전: DVD, 오디오 장비, 자동차 내비게이션 시스템, 카메라와 같은 개인용 컴퓨터, 전자 시계, PDA 복사 계산기액체 결정 TV의료기기
4일반 소비품: 타자기, 장난감, 음악 악기, CDS, 배터리 등
5, 정밀 기계/전기 제품: VTR.
특징

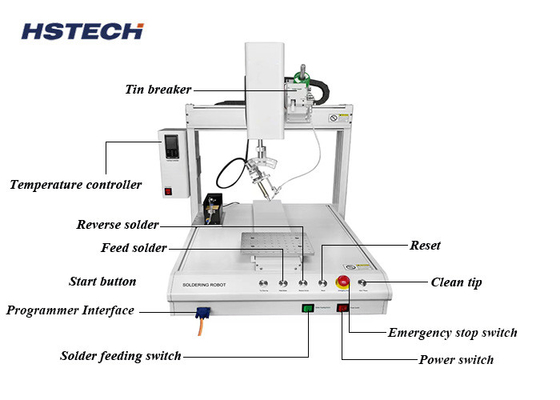

1, 그것은 4Axis 작동, X / Y / Z 및 R 회전 이동, 많은 각 용접 목적을 달성합니다.
2기계는 자동 청소 기능을 가지고 있습니다, 용접 철 / 질소없는 끝, 매우 안전 및 환경 보호,
3, 타이완 브랜드 Hiwin 선형 가이드 기계 이동 시스템, 고 정밀과 높은 정확도에 사용.
4, 매우 성숙한 제어판을 사용하여 기계 제어 시스템을 만들 수 있습니다. PLC를 사용할 수도 있습니다.
5,아이언 헤드를 기본 포인트로 사용하여 제품의 키 위치를 정렬합니다, 입력 키를 누르면 프로그램이 자동으로 시스템에서 이 점을 생성합니다,그리고 그 지점에 대한 데이터를 설정하고.
6높은 정밀도를 사용하여스테퍼 모터와 타이밍 벨트 구동 시스템, 그리고 진보된 모션 제어 알고리즘을 통해 모션 포지셔닝 정확성과 반복성을 효과적으로 향상시킵니다.
7, 자동 청소 기능을 가진 기계, 더 안정적인 용접 처리, 용접 철의 수명을 연장 할 수 있습니다.
8, 휴대용 LCD 교수용 사슬로, 프로그래밍은 간단하고, 높은 정확도와 배우기 쉽습니다.
사양
| 모델 | HS-S331R/HS-DS331R |
| 전압 | AC110V/220V,50/60Hz |
| X/Y/Z 작업 범위 | 300*300*100mm |
| R축 | 360도 |
| X/Y/Z 이동 속도 | 최대 300mm/s |
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 |
| 선형 가이드 | 타이완 브랜드 고 정밀도 가이드 |
| 반복 정확성 | ±0.02mm |
| 프로그래밍 | 교실용 사슬 |
| 제어 시스템 | 제어판 |
| 프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
| 파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
| 문서 지원 | CAD, CORELDRAW |
| 철 캔 청소 | 공기 정화/공압 |
| 외부 인터페이스 | USB+RS232 |
| 용접 방법 | 톱/드래그 용접 |
| 무게 | 48kg |
| 기계 차원 |
520*585*800mm |
SMT 생산 라인 장비
1범용 SMT 기계: 장치에 의해 편집된 프로그램을 사용하여 구성 요소를 지정된 부품 위치에 장착합니다.SOP 28 핀 이상 장착할 수 있습니다 (고속 기계에 장착할 수 있는 부품을 포함하여), 디스크 또는 튜브형 포장 부품. 그것의 특징은 높은 정확성과 다양성이지만 설치 속도는 고속 기계보다 열등합니다.
2리플로우 솔더링: SMT 솔더 페이스트 또는 빨간 접착제를 사용하여 솔더 페이스트와 부품 사이의 솔더링 작업을 완료하기 위해 적절한 온도 곡선을 설정하십시오.
3풀기: 보드는 전송 트랙을 통해 매거진에 로드됩니다.
4광학 검사 기기: 자동 광학 검사 는 용접 생산에서 발견되는 일반적인 결함을 탐지하기 위해 광학 원리에 기반 한 장치입니다.AOI는 최근 몇 년 사이에 등장한 새로운 테스트 기술입니다., 그러나 빠르게 발전했습니다. 현재 많은 제조업체가 AOI 테스트 장비를 출시했습니다. 자동 검출을 수행 할 때 기계는 카메라를 통해 PCB를 자동으로 스캔합니다.이미지를 수집합니다, 테스트 된 용매 결합을 데이터베이스의 자격 된 매개 변수와 비교하고 이미지를 처리하고 PCB의 결함을 검사합니다.그리고 유지보수 직원이 수리할 수 있도록 디스플레이 또는 자동 표시기를 통해 결함을 표시/표시합니다..
