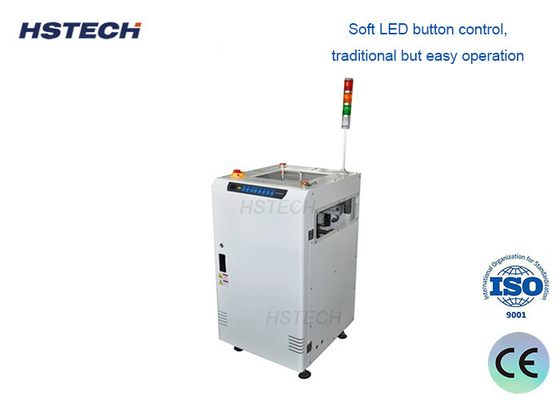

유연한 회전 180도 ESD 7mm 벨트 PCB 인버터 기계 3 컬러 디스플레이

모크:	1 세트
가격:	negotiable
지불 조건:	T/T, 서부 동맹
공급 능력:	한 달에 50 세트

자세한 정보

제품 설명

자세한 정보

생산 이름:

PCB 인버터 기계

전원공급장치:

AC100-230V, 단일 단계, 최대 300A

광전스위치:

오므론

높이 조정:

피트 컵

표시하다:

3색 디스플레이

보증:

1년

포장 세부 사항:

나무로 된 패키지

공급 능력:

한 달에 50 세트

강조하다:

유연한 회전율 180도 PCB 인버터 기계

ESD 7mm 벨트 PCB 처리 장비

3 컬러 디스플레이 PCB 회전율 기계

제품 설명

유연한 턴오버 180도 ESD 7mm 벨트 PCB 인버터 기계, 3색 디스플레이 포함

이 자동 PCB 인버터 기계는 정밀하고 안전하게 양면 PCB 처리를 가능하게 하기 위해 180도 회전을 수행합니다. 3색 디스플레이와 ESD 안전 벨트 시스템을 갖추어 효율적인 생산 라인 통합을 보장합니다.

기계 개요

PCB 인버터 기계는 완전한 양면 처리를 위해 PCB를 앞면에서 위로, 뒷면에서 위로 (또는 그 반대로) 180도 회전시켜 안전하고 부드럽고 정확하게 뒤집도록 설계된 자동 재료 처리 장치입니다.

주요 응용 분야

양면 PCB 처리: 회로 기판의 양면에 대한 완전한 SMT 및 조립 라인 작업을 가능하게 합니다.
공정 통합: 생산 라인 내에서 서로 다른 PCB 방향이 필요한 장비를 연결합니다.
품질 관리: PCB 하단 표면의 검사, 테스트 및 재작업을 용이하게 합니다.
자동 작동: 정전기 손상, 물리적 충격 및 오염을 포함한 수동 취급 위험을 제거합니다.

주요 특징

양면 생산을 위한 180도 PCB 회전
4 위치 피치 선택 기능
MITSUBISHI PLC가 탑재된 터치 스크린 제어
3색 상태 표시등 디스플레이 시스템
고정밀 선형 가이드 모듈
부드러운 장비 연결을 위한 볼 스크류 통합 유연한 턴오버
내구성과 긴 수명을 위한 전체 스테인리스 스틸 구조
SMEMA 통신 호환성

기술 사양

사양	세부 정보
기계 기능	180도 PCB 인버팅
전원 공급 장치	AC100-230V, 단상, 50/60Hz
운송 벨트	ESD 7mm 벨트
PCB 치수 범위	(50×50) - (500×460)mm
공기 공급	4-6 bar, 최대 10L/min
운송 높이	900±20mm
운송 방향	좌-우 또는 우-좌 (선택 사항)
PCB 두께	최소 0.4mm
상/하 피치	1-4 (10mm 단계)
사이클 시간	약 20초
통신	SMEMA
기계 치수	600×900×1200mm
무게	140kg

주요 장점

향상된 자동화: 완전 자동화된 24/7 연속 생산 작업을 가능하게 합니다.
품질 보증: 수동 취급으로 인한 긁힘, 낙하, 휨 및 정전기 손상을 제거합니다.
효율성 증가: 수동 작업에 비해 훨씬 빠른 턴오버 속도
공간 최적화: 효율적인 생산 라인 레이아웃을 위한 컴팩트한 디자인
생산 유연성: 다양한 제품 요구 사항에 쉽게 적응할 수 있도록 프로그래밍 가능한 작동
