| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE,TUV |
| 모델 번호: | HS-CC300 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 안쪽에 거품이 있는 나무로 되는 케이스 |
| 배달 시간: | 10-20 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
| 제품 이름: | 3축 선택적 코팅기 | 주축: | 3축 또는 5축 |
|---|---|---|---|
| 전원 공급: | AC220V/110V | 수송 높이: | 920±20mm |
| 기계 무게: | 600KG | 기계 차원: | 1060x1200x1700mm |

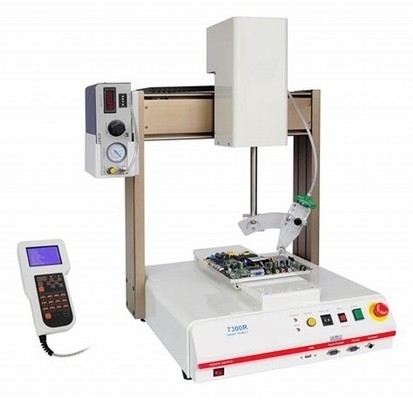

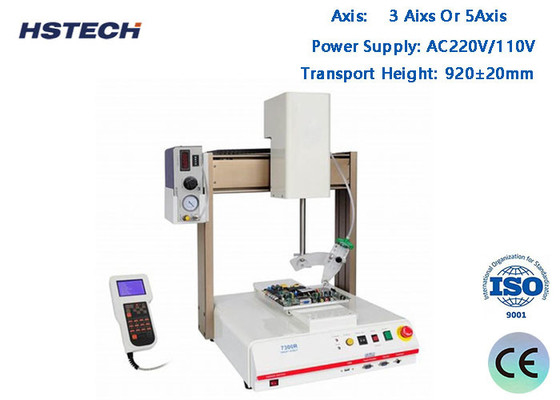

PCBA SMT 백스테이지 프로세스를 위한 자동 선택적 컨포멀 코팅 기계
제품 도입
1. X, Y, Z 축 드라이브 플랫폼은 후지 서보 모터와 정밀 공 나사를 채택합니다.
2다양한 종류의 PCB에 대한 선택적 코팅을 달성합니다.
3직선, 원, 아크 코팅 및 분배.
4. 효과적이고 균일하게 코팅 가장자리 구성 요소, 스프레이 그림자 효과를 제거합니다.
5정확도: ±0.02mm
6고속, 높은 신뢰성, 높은 안정성 전송 및 제어 시스템.
72 밸브는 자동으로 분사 및 코팅 작업을 전환하여 고밀도 PCB 코팅 프로세스를 달성 할 수 있습니다.
8. 스마트 자동 너비 조정 기능 (자동으로 보드 너비 입력 후 조정).
기계 사양
| 제품 이름 | 선별형 모형 코팅 기계 |
| 모델 | HS-CC300 |
| 변속기 높이 | 920±20mm |
| 컨베이어 너비 | 50-450mm/또는 맞춤 |
| 전송 | L가 R, 또는 R가 L |
| 부품 높이 | 위아래 최대 100mm |
| PCB 보드 가장자리 크기 | ≥5mm |
| 운송 속도 | 0-12000mm/min |
| 3 축 구동 속도 | 800mm/s |
| 반복 정확성 | ±0.02mm |
| 저장 프로그램 | 최대 1000 |
| 전원 공급 | AC220/110V |
| 공기 압력 | 4kgf/cm2 |
| 접착기 탱크 | 10L, 수동 섞음 |
| 제어 모드 | 산업용 PC+모션 컨트롤 카드 |
| 선형 가이드 조정 | 지능 조정 |
| 프로그래밍 모드 | 수동 교육 |
| 통신 포트 | SMEMA |
| 조명원 | 자체적으로 장착된 조명원 |
| 탐지 조명 소스 | 자기장비 |
| 소프트웨어 | 윈도우 + 코팅 소프트웨어 |
| 운전 모터 | 스텝 모터 (2개) |
| 3축 운전 모드 | 세르보 모터 + 스크루 드라이버 모듈 + 전기 실린더 |
| 고무 밸브 수 | 1개의 스프레이 밸브+ 1개의 분비 밸브 |
| 스프레이 너비 | 3~20mm |
| 분사 방법 | 자동 |
| 전체 전력 | 2.6kW |
| 기계체 | 스테인리스 스틸 |
| 기계 무게 | 600kg |
| 기계 차원 | 1060x1200x1700mm |
포장 에 관한 것
담당자: Mr. Rudi Jin
전화 번호: 86-755-23209382
팩스: 86-755-23209382
