7'HD 컬러 터치 스크린 휴대 전화 BGA 재작업 스테이션

7'HD 컬러 터치 스크린 휴대 전화 BGA 재작업 스테이션

브랜드 이름: HSTECH
모델 번호: HS-700
모크: 1 세트
가격: 협상 가능
지불 조건: T/T, 웨스턴 유니온, 머니그램
공급 능력: 달 당 100개 세트
자세한 정보
원래 장소:
중국
인증:
CE
제품 이름:
휴대폰 BGA 재작업 스테이션
보증:
1년
통제:
터치 스크린
소재:
알루미늄 합금
두께:
0.3 - 5mm
전체 전력:
2600w
전원 공급:
AC220V
무게:
30kg
포장 세부 사항:
나무로 된 패키지
공급 능력:
달 당 100개 세트
제품 설명

15'HD LCD 모니터 휴대 전화 BGA 5 모드 단계 모터 CCD 색상 재작업 스테이션



소개:



A휴대 전화 BGA 재작업 스테이션이 스테이션은 휴대 전화 회로 보드에서 볼 그리드 배열 (BGA) 구성 요소를 수리하고 재작업을 위해 설계된 특수 장비입니다. 이 스테이션은 전자 수리 산업에서 중요합니다.,특히 스마트 폰 및 다른 휴대용 장치를 수리하는 데 사용됩니다..



특징:

15개의 작업 모드

215'HD LCD 모니터

37'HD 컬러 터치 스크린

4. 스텝 모터

5. CCD 색 광학 정렬 시스템

6± 1°C 내 온도 정확도

7±0.01mm 내의 장착 정밀도

8수리 성공률: 99% +

9싱글 칩 제어의 독립적인 연구 및 개발



스펙트럼



휴대 전화 BGA 재작업 스테이션 모델:HS-700
전원 공급 AC 100V / 220V±10% 50/60Hz
전체 전력 2600W
난방력 상위 난방 1200W (최대), 하위 난방 1200W (최대)
전기자재 운전 모터 + 스마트 온도 컨트롤러 + 컬러 터치 스크린
온도 조절 고정도 K 센서 + 닫힌 루프 제어 + 독립적인 온도 제어기 (정밀도는 ±1°C까지 도달할 수 있다)
센서 1pcs
위치 확인 방법 V 모양 PCB 지원 + 외부 유니버설 고정 장치 + 중점화 및 위치 설정을위한 레이저 빛
전체 차원 L450mm*W470mm*H670mm
PCB 크기 최대 140mm*160mm 최소 5mm*5mm
BGA 크기 최대 50mm*50mm 최소 1mm*1mm
적용 가능한 PCB 두께 0.3~5mm
장착 정확성 ±0.01mm
기계 무게 30kg
장착 칩 무게 150g
작업 모드 다섯째: 반자동/수동/제장/착착/접속
사용 수리 칩 / 전화 메인보드 등

신청서

  1. 휴대 전화 수리:

    • 주로 프로세서, 메모리 칩 및 그래픽 칩과 같은 BGA 구성 요소가있는 스마트 폰을 수리하는 데 사용됩니다.
  2. 소비자 전자제품:

    • 타블릿, 노트북, 게임 콘솔 등 BGA 기술을 이용한 다른 소비자 전자제품 수리에 적용된다.
  3. 프로토타입 제작 및 개발:

    • BGA 패키지를 포함하는 새로운 회로 디자인을 프로토타입하는 연구 개발 환경에서 사용됩니다.
  4. 품질 관리:

    • 최종 조립 전에 결함이 있는 부품을 재작업하기 위해 품질 보장 과정에 사용된다.

장점

  1. 개선 된 수리 효율성:

    • 재작업 프로세스를 가속화하여 기술자가 여러 가지 수리를 빠르고 효율적으로 처리 할 수 있습니다.
  2. 비용 효율성:

    • 전체 보드를 교체하는 대신 비싼 BGA 구성 요소를 수리 할 수 있게 함으로써 장치의 수명을 연장합니다.
  3. 정확성 향상:

    • 첨단 기술로 고 정밀 고장 수리가 가능해 인접 부품을 손상시킬 위험이 감소합니다.
  4. 유연성:

    • 다양한 BGA 크기와 유형에 적합하며 다양한 수리 작업에 다재다능합니다.
  5. 사용자 교육 및 지원:

    • 많은 제조업체는 기술자 들 에게 장비 를 효과적으로 사용 하고 수리 기술 을 향상 시키는 훈련 과 지원 을 제공한다.

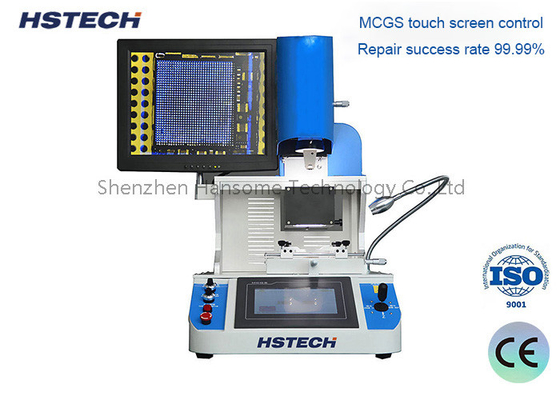

5 Modes Stepping Motor CCD Color Align System Mobil Phone BGA Rework Station 0

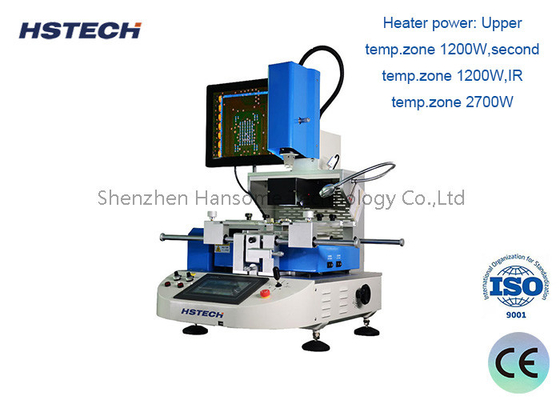

5 Modes Stepping Motor CCD Color Align System Mobil Phone BGA Rework Station 1
