| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | HS-CLD330 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 된 패키지 |
| 배달 시간: | 7~9일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
| 제품 이름: | 90도 PCB 로더 | 보증: | 1년 |
|---|---|---|---|
| 통제: | 터치 화면 | PLC: | 미츠비시 |
| 릴레이 브랜드: | 쉐나이더 | 광전스위치: | 옴론 |
| 소재: | 알루미늄 합금 | 조건: | 새로운 |
| 두께: | 0.6-4.0mm | 신호: | SMEMA |
| 적용: | 전자 조립 | 색상: | 은 |
| 제어 시스템: | PLC | OEM/ODM: | 사용 가능 |
| 전력 소비: | 200W | 전원 공급: | AC220V |
| 공기 압력: | 4-6bar | 속도: | 200-300pcs/min |
| 종류: | 자동 | 무게: | 220/240KG |

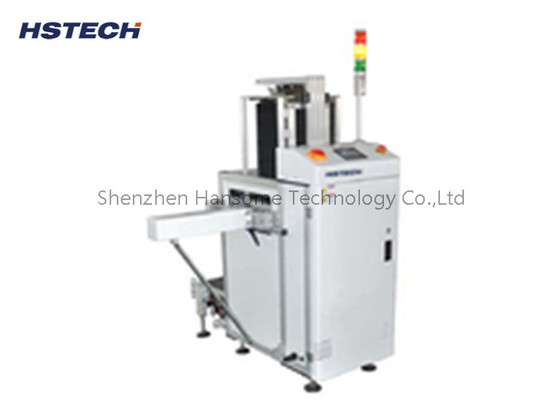

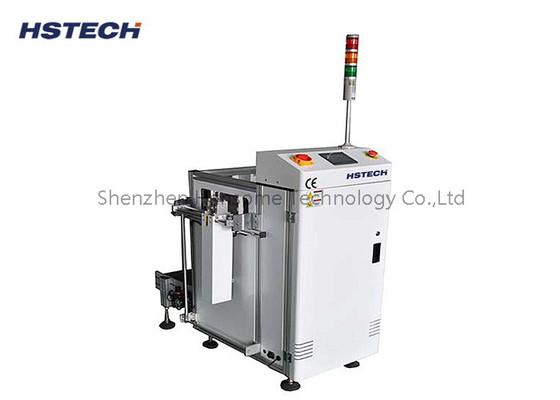

고속 지능형 SMT 생산 라인 자동 90도 PCB 로더 기계
- 네기술적인 세부사항
| 기능 | 이 단위는 PCB를 로딩하고 SMT 생산 라인에 PCB를 운송하는 데 사용됩니다. |

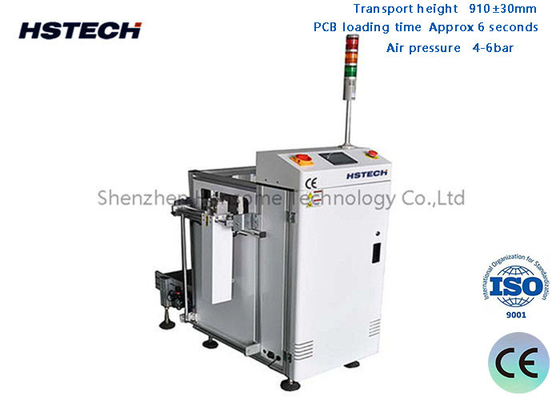

| 운송 높이 | 910±30mm |
| PCB 로딩 시간 | 약 6초 |
| 매거진 교체 시간 | 약 30초 |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 (또는 지정) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 공기 압력 | 4-6bar |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 위쪽: 1 pc, 아래쪽: 2 pc |
| 피치 선택 | 1~4 ((10mm pitch) |
| 컨베이어 속도 | 0.5~20M/min 또는 맞춤형 |
| 신호 | SMEMA |
사양
| 모델 | HS-CLD330 | HS-CLD390 |
| 효율적인 PCB 길이 | 50*50~455*330mm | 50*50~530*390mm |
| 기계 크기 (L*W*H) | 900*1223*1450mm | 1000*1300*1450mm |
| 매거진 크기 | 460*400*563mm | 535*460*570mm |
| 무게 | 220kg | 240kg |
특징
1- 모듈 설계
2안정성 강화로 견고한 설계
3경제적인 디자인 팔 테스트
4부드럽고 평행 폭 조정.
5- 3개의 매거진 래프
6. 상단과 하단 공기 클램프 매거진 래크를 고정.
7. 로딩 & 로딩 도중 PCB 파열 보증 없습니다.
8.SMEMA 호환
기계 도면
적용
이 단위는 PCB를 로딩하고 SMT 생산 라인에 PCB를 운송하는 데 사용됩니다.
포장 에 관한 것
