| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-S331R |
| 모크: | 1 세트 |
| 가격: | 2900~4000USD/set |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |

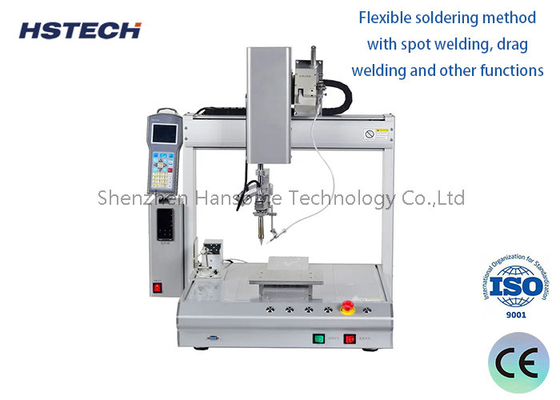

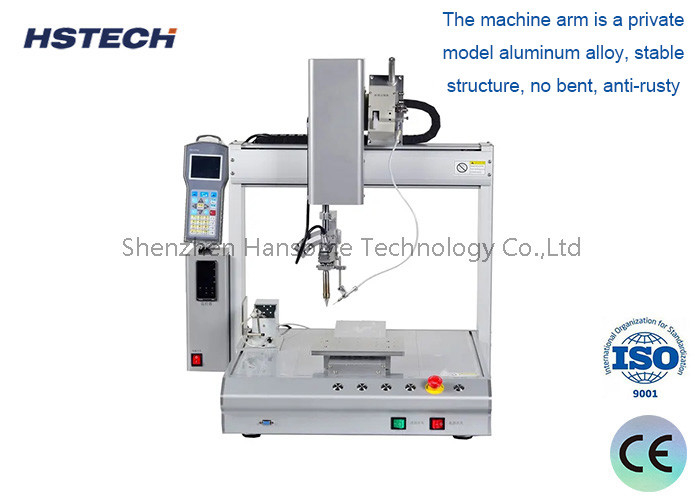

수동 프로그래밍 윈도우 기반 4 축 솔더 로봇
소개
이 유형의 자동 용접 기계는 X, Y, Z 및 360도 회전 축을 가진 4 축 자동 용접 기계라고 불립니다. 기계는 공기 압력과 전기로 구동됩니다.그리고 각 포인트는 자동 용접을 시작하기 전에 교육 상자를 통해 수동으로 프로그래밍됩니다이 기계는 주로 PCBA에 틴 또는 용접 케이블을 추가하는 데 사용되며 더 많은 노동력을 절약하고 생산 효율성을 향상시킵니다.
특징
14축 작동, X/Y/Z 및 R 회전 운동, 다각 용접을 달성합니다.
2용접철은 질소를 함유하지 않아 매우 안전하고 환경 친화적입니다.
3용접 머리는 PCB 및 구성 요소를 손상으로부터 보호하기 위해 여러 방향으로 조정 할 수 있습니다.
4. 아이언 헤드와 제품의 키 위치를 기본 포인트로 정렬, 입력 키를 누르면 프로그램이 자동으로 시스템에서 포인트를 생성합니다,그리고 그 지점의 데이터를 설정, 등등
5고 정밀 스텝 모터와 동기 벨트 드라이브 시스템, 고급 모션 제어 알고리즘을 채택하여 움직임 위치 정확성과 반복성을 효과적으로 향상시킵니다.
6이 기계는 자동 청소 기능을 가지고 있으며, 이는 용접을 더 안정적으로 만들고 용접철의 서비스 수명을 연장할 수 있습니다.
7손잡고 있는 교수용 사슬, 프로그래밍을 쉽게 배울 수 있습니다.
사양
| 모델 | HS-S331R |
| 전압 | AC110V/220V,50/60Hz |
| X/Y/Z 작업 범위 | 300*300*100mm |
| R축 | 360도 |
| X/Y/Z 이동 속도 | 최대 300mm/s |
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 |
| 선형 가이드 | 타이완 브랜드 고 정밀도 가이드 |
| 반복 정확성 | ±0.02mm |
| 프로그래밍 | 교실용 사슬 |
| 제어 시스템 | 제어판 |
| 프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
| 파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
| 철 캔 청소 | 공기 정화/공압 |
| 외부 인터페이스 | USB+RS232 |
| 용접 방법 | 톱/드래그 용접 |
| 무게 | 48kg |
| 기계 차원 |
520*585*800mm |
