| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-S331R |
| 모크: | 1 세트 |
| 가격: | 2900~4000USD/set |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |
수동 프로그래밍 윈도우 기반 4축 솔더 로봇
소개

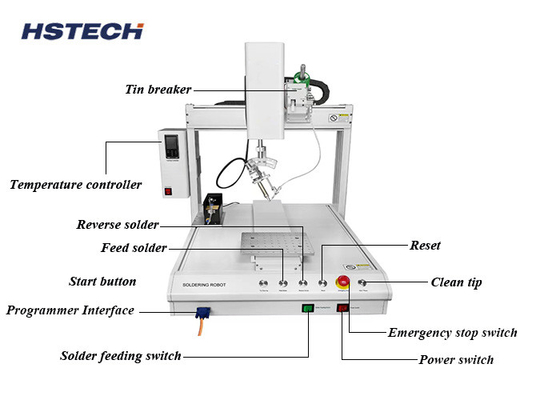

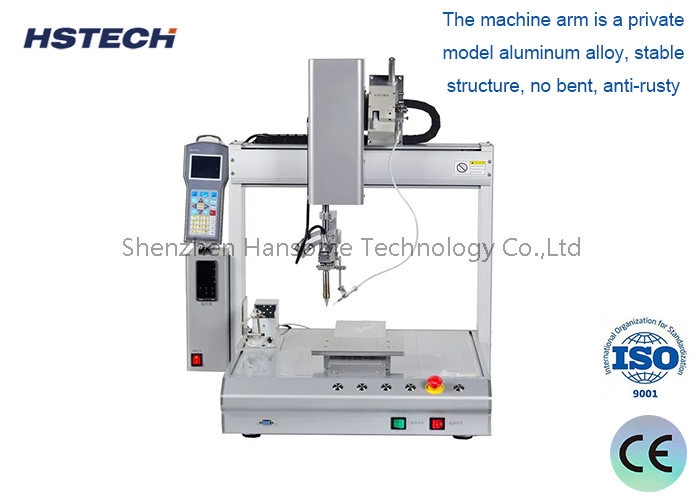

이 자동 솔더링 머신은 4축 자동 솔더링 머신이라고 부르며, X, Y, Z 및 360도 회전축을 가지고 있습니다. 이 기계는 공압 및 전기 구동 방식을 채택하고, 티치펜던트 박스를 통해 각 지점을 수동으로 프로그래밍한 다음 자동 솔더링을 시작합니다. 이 기계는 주로 PCBA에 주석을 추가하거나 케이블을 납땜하는 데 사용되어 더 많은 인력을 절약하고 생산 효율성을 향상시킵니다.
특징
1, 4축 작동, X/Y/Z 및 R 회전 이동으로 다양한 각도 솔더링 목적을 달성합니다.
2, 질소가 없는 솔더링 아이언으로 매우 안전하고 환경 친화적입니다.
3, 솔더링 헤드는 다방향으로 조정할 수 있어 PCB 및 부품의 손상을 방지할 수 있습니다.
4, 아이언 헤드를 제품의 주요 위치를 정렬하는 기준점으로 사용하고, 엔터 키를 누르면 프로그램이 시스템에서 이 지점을 자동으로 생성한 다음 해당 지점에 대한 데이터를 설정합니다.5, 고정밀 스테퍼 모터 및 타이밍 벨트 구동 시스템과 고급 모션 제어 알고리즘을 사용하여 모션 위치 정확도와 반복성을 효과적으로 향상시킵니다.
6, 자동 청소 기능이 있는 기계로 솔더링 공정을 더욱 안정적으로 만들고 솔더링 아이언의 수명을 연장할 수 있습니다.7, 휴대용 티치펜던트를 사용하여 프로그래밍이 간단하고 배우기 쉽습니다.
사양
모델
HS-S331R
| 전압 | AC110V/220V, 50/60Hz |
| X/Y/Z 작업 범위 | 300*300*100mm |
| R축 | 360도 |
| X/Y/Z 이동 속도 | 최대 300mm/s |
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 |
| 선형 가이드 | 대만 브랜드 고정밀 가이드 |
| 반복 정확도 | ±0.02mm |
| 프로그래밍 | 티치펜던트 |
| 제어 시스템 | 제어 보드 |
| 프로그램 저장 | 1,000개의 처리 데이터 세트를 저장할 수 있으며 단일 처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다(5,000개의 처리 지점) |
| 파일 저장 공간 |
휴대용 박스 256M, 오프라인 카드 32M, 단일 처리 파일 최대 3M 저장 공간(100,000개의 처리 지점)
아이언 주석 청소
공기 청소/공압
|
| 외부 인터페이스 |
USB+RS232
솔더링 방식
|
| 점/드래그 솔더링 | 무게 |
| 48kg | 기계 치수 |
| 520*585*800mm | SMT 생산 라인 장비 |
| 1. PCB 로더: PCB를 랙에 놓고 자동으로 흡착기에 공급합니다. | 2. 흡착 보드 기계: PCB를 자동으로 트랙에 흡착하여 인쇄기로 전송합니다. |
| 3. 인쇄기: 레이저 강철에 솔더 페이스트 또는 빨간색 접착제를 PCB에 완전히 인쇄합니다. |
4. 고속 표면 실장 기계: 장비에서 편집한 프로그램을 사용하여 부품을 지정된 부품 위치에 장착하며, 28핀 미만의 SOP가 있는 롤 모양 부품을 수용할 수 있으며, 특징은 빠른 설치 속도입니다. |
5. 컨베이어: PCB 보드를 전송하는 장치.
